Toyota Corolla Manual de Taller: Goma Del Limpiaparabrisas Delantero

Toyota Corolla Manual de Taller / Exterior del vehículo / Limpia / Lavaparabrisas / Goma Del Limpiaparabrisas Delantero

Componentes

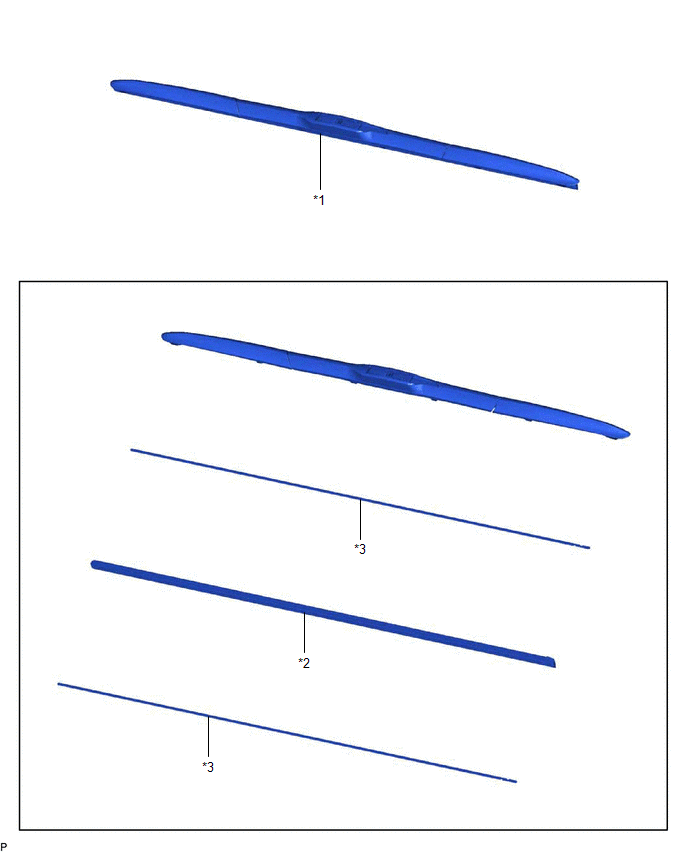

COMPONENTES

ILUSTRACIÓN

*1

RASQUETA DEL LIMPIAPARABRISAS DELANTERO

*2

GOMA DEL LIMPIAPARABRISAS

*3

PLACA DE APOYO DE LA GOMA DEL LIMPIAPARABRISAS DELANTERO

-

-

SustituciÓn

SUSTITUCIÓN

PROCEDIMIENTO

1. RETIRE LA RASQUETA DEL LIMPIAPARABRISAS DELANTERO

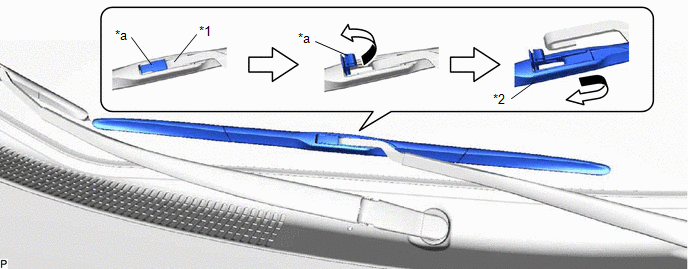

(a) Extraiga el soporte de la rasqueta del limpiaparabrisas delantero.

*1

Brazo del limpiaparabrisas delantero

*2

Rasqueta del limpiaparabrisas delantero

*a

Soporte

-

-

(b) Retire la rasqueta del limpiaparabrisas delantero del brazo como se muestra en la ilustración.

AVISO:

No baje el brazo del limpiaparabrisas sin la rasqueta del limpiaparabrisas delantero. La punta del brazo puede dañar la superficie de vidrio del parabrisas.

2. EXTRAIGA LA GOMA DEL LIMPIAPARABRISAS

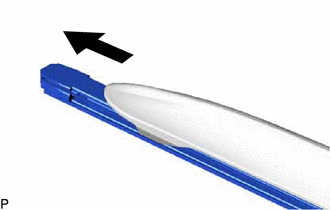

(a) Retire la goma del limpiaparabrisas con las placas de apoyo de goma de la rasqueta del limpiaparabrisas delantero.

(b) Extraiga las 2 placas de apoyo de la goma del limpiaparabrisas delantero.

3. INSTALE LA GOMA DEL LIMPIAPARABRISAS

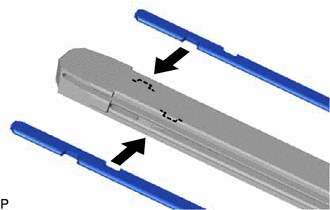

(a) Instale las 2 placas de apoyo de la goma del limpiaparabrisas delantero en la goma de dicho limpiaparabrisas.

AVISO:

  • Alinee los salientes de la goma del limpiaparabrisas con las muescas de las placas de apoyo.
  • Alinee la curva de las placas de apoyo con el cristal del parabrisas.

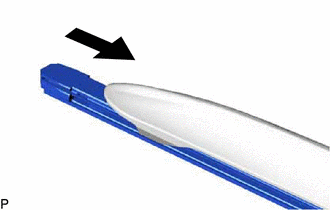

(b) Instale la goma del limpiaparabrisas en la rasqueta del limpiaparabrisas delantero como se muestra en la ilustración.

AVISO:

Empuje la goma del limpiaparabrisas y las placas de apoyo delanteras con fuerza en la rasqueta para engancharlas de forma segura.

4. INSTALE LA RASQUETA DEL LIMPIAPARABRISAS DELANTERO

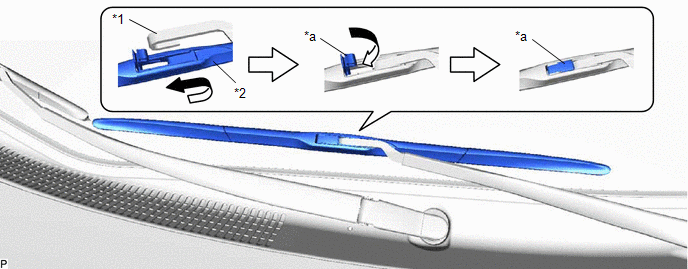

(a) Coloque la rasqueta del limpiaparabrisas delantero como se muestra en la ilustración.

*1

Brazo del limpiaparabrisas delantero

*2

Rasqueta del limpiaparabrisas delantero

*a

Soporte

-

-

(b) Coloque el soporte de la rasqueta del limpiaparabrisas delantero.

    Boquilla Del Lavaparabrisas

    Interruptor De Advertencia Del Nivel Del LÍquido Del Lavaparabrisas
