Toyota Corolla Manual de Taller: Sistema automático de las luces de carretera (B124B)

DESCRIPCIÓN

Este DTC se almacena cuando la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) detecta averías en el sistema automático de luces de carretera.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B124B

Sistema automático de las luces de carretera

Avería en el sistema automático de las luces de carretera

  • Sistema de la cámara de reconocimiento de avance
  • Sistema SFI
  • Sistema de control de estabilidad del vehículo
  • Sistema de comunicación CAN
  • Cámara de reconocimiento de avance
  • ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

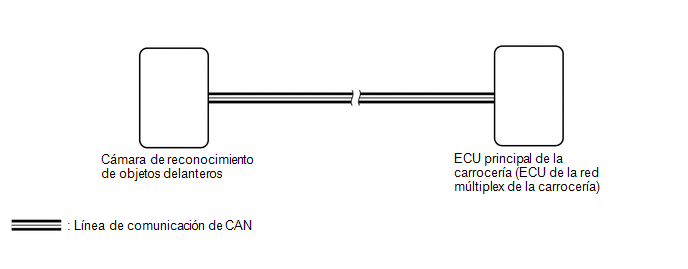

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Asegúrese de que no haya averías en el sistema de comunicación CAN antes de realizar la siguiente inspección.

    Sin ECU de pasarela central: Haga clic aquí

    Con ECU de pasarela central: Haga clic aquí

  • Cuando sustituya la cámara de reconocimiento de avance, sustitúyala por una nueva y asegúrese de inicializar los parámetros. Si se utiliza una cámara de reconocimiento de avance que se ha instalado en otro vehículo, la información almacenada en la cámara de reconocimiento de avance no coincidirá con la información del vehículo y, como resultado, se podrá almacenar un DTC.

OBSERVACIÓN:

Si la cámara de reconocimiento de avance almacena un DTC para una avería de cualquiera de los siguientes, este DTC se almacenará simultáneamente.
  • Anomalía en el sensor de velocidad
  • Avería en el sensor de velocidad de derrape
  • Avería en el sensor de dirección
  • Sistema de comunicación CAN

PROCEDIMIENTO

1.

COMPRUEBE SI HAY DTC (HEALTH CHECK)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: System Select / Health Check.

(e) Compruebe si se emiten DTC.

Resultado:

Resultado

Vaya a

Se emite solo el DTC B124B

A

Se emiten el DTC B124B y otros DTC

B

B

VAYA A LA OTRA TABLA DE DTC

A

2.

REVISE EL SISTEMA DE LA CÁMARA DE RECONOCIMIENTO DE AVANCE

(a) Compruebe si se muestra en el conjunto del juego de instrumentos algún mensaje de advertencia del sistema de control de la velocidad de crucero de radar dinámico, del sistema de aviso de cambio involuntario de carril o del sistema anticolisión.

Haga clic aquí

OK:

No se muestra ningún mensaje de advertencia del sistema de control de la velocidad de crucero de radar dinámico, el sistema de cambio involuntario de carril o el sistema de seguridad anticolisión.

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

VAYA AL SISTEMA DE LA CÁMARA DE RECONOCIMIENTO DE AVANCE

    Tabla De CÓdigos De DiagnÓstico

    Cámara automática de las luces de carretera (B124C)
