Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DE LUCES TRASERAS

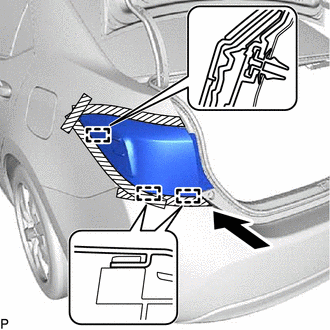

(a) Enganche las 3 guías para colocar provisionalmente el conjunto de las luces combinadas traseras, como se muestra en la ilustración.

(b) Instale el conjunto de luces traseras con las 3 tuercas.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

(c) Enganche las 2 abrazaderas.

(d) Conecte los 2 conectores.

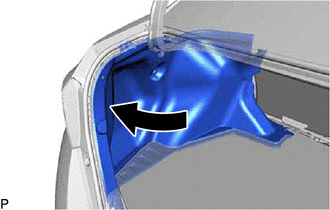

(e) Instale el conjunto de la cubierta de la guarnición del compartimiento de equipajes en su posición original tal como se muestra en la ilustración.

(f) Coloque los 2 clips.

(g) Quite la cinta aislante.
