Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Cuando extraiga las placas de identificación o el emblema del símbolo, caliente la carrocería del vehículo y las placas o emblemas de símbolo con una lámpara térmica.

AVISO:

No caliente excesivamente la carrocería del vehículo, las placas de identificación ni el emblema del símbolo.

PROCEDIMIENTO

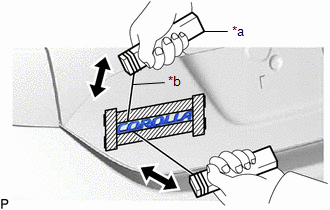

1. RETIRE EL EMBLEMA

(a) Aplique cinta protectora alrededor del emblema como se muestra en la ilustración.

*a	Taco de madera
*b	Cuerda de piano
	Cinta protectora

(b) Introduzca una cuerda de piano entre la carrocería del vehículo y el emblema.

(c) Ate objetos que puedan servir de asas (por ejemplo, tacos de madera) a ambos extremos de la cuerda.

(d) Tire de la cuerda de piano para separar la cinta adhesiva de doble cara que sujeta el emblema a la carrocería del vehículo.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

(e) Desenganche los 2 pasadores y extraiga el emblema.

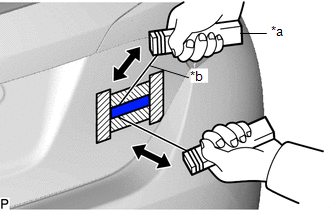

2. EXTRAIGA LA PLACA DE IDENTIFICACIÓN DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES N° 2

(a) Aplique cinta protectora alrededor de la placa de identificación de la puerta del compartimiento de equipajes n° 2, tal como se muestra en la ilustración.

*a	Taco de madera
*b	Cuerda de piano
	Cinta protectora

(b) Introduzca una cuerda de piano entre la carrocería del vehículo y la placa de identificación de la puerta del compartimiento de equipajes n° 2.

(c) Ate objetos que puedan servir de asas (por ejemplo, tacos de madera) a ambos extremos de la cuerda.

(d) Tire de la cuerda de piano y corte la cinta de doble cara que sujeta la placa de identificación n° 2 de la puerta del compartimiento de equipajes a la carrocería del vehículo.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

(e) Extraiga la placa de identificación de la puerta del compartimiento de equipajes n° 2.

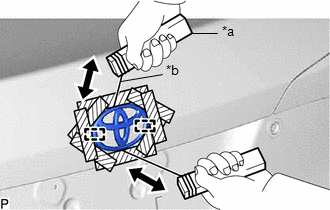

3. EXTRAIGA LA PLACA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES N° 4

(a) Aplique cinta protectora alrededor de la placa de la puerta del compartimiento de equipajes n° 4, tal como se muestra en la ilustración.

*a	Taco de madera
*b	Cuerda de piano
	Cinta protectora

(b) Introduzca una cuerda de piano entre la carrocería del vehículo y la placa de la puerta del compartimiento de equipajes n° 4.

(c) Ate objetos que puedan servir de asas (por ejemplo, tacos de madera) a ambos extremos de la cuerda.

(d) Tire de la cuerda de piano y corte la cinta de doble cara que sujeta la placa de la puerta del compartimiento de equipajes n° 4 a la carrocería del vehículo.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

(e) Extraiga la placa de la puerta del compartimiento de equipajes n° 4.
