Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL PARACHOQUES TRASERO

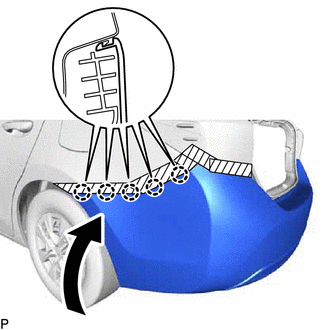

(a) Enganche las 2 garras como se muestra en la ilustración.

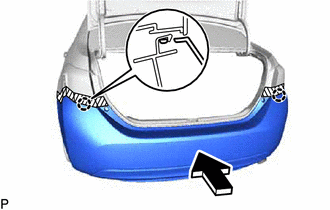

(b) Enganche las 5 garras como se muestra en la ilustración para instalar el conjunto del parachoques trasero.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

(d) Coloque los 6 clips.

(e) Instale los 2 tornillos.
