DIAGRAMA DEL SISTEMA

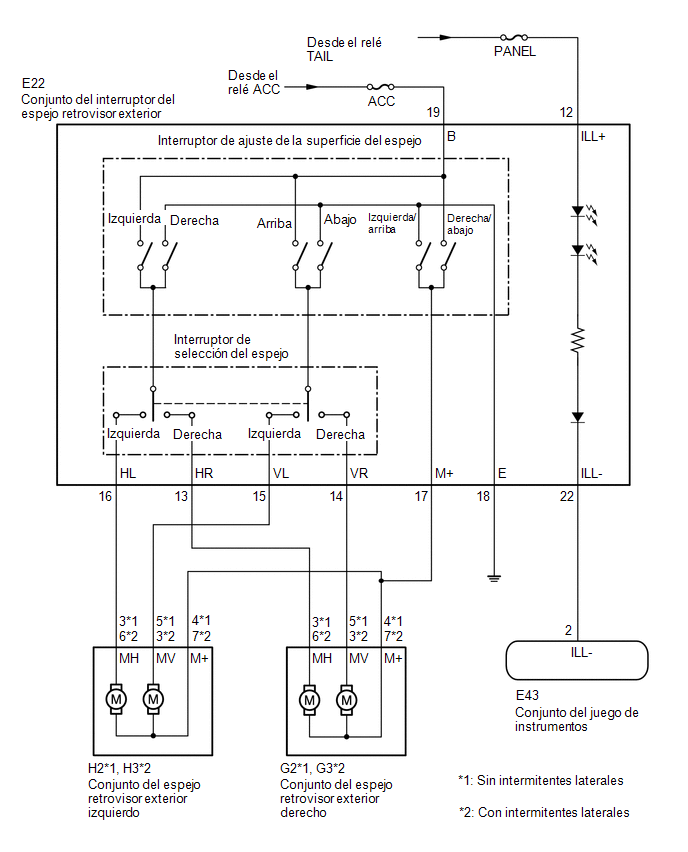

FUNCIÓN ELÉCTRICA DEL RETROVISOR DE CONTROL REMOTO

FUNCIÓN DE CALEFACTOR DE LOS ESPEJOS RETROVISORES (PARA EL SISTEMA DE AIRE ACONDICIONADO AUTOMÁTICO)

Tabla de comunicaciones

Emisor

Receptor

Señal

Método de comunicación

Conjunto del sistema de control del aire acondicionado

Conjunto del amplificador del aire acondicionado

Señal del interruptor del calefactor del espejo (interruptor del desempañador de la luneta trasera)

LIN

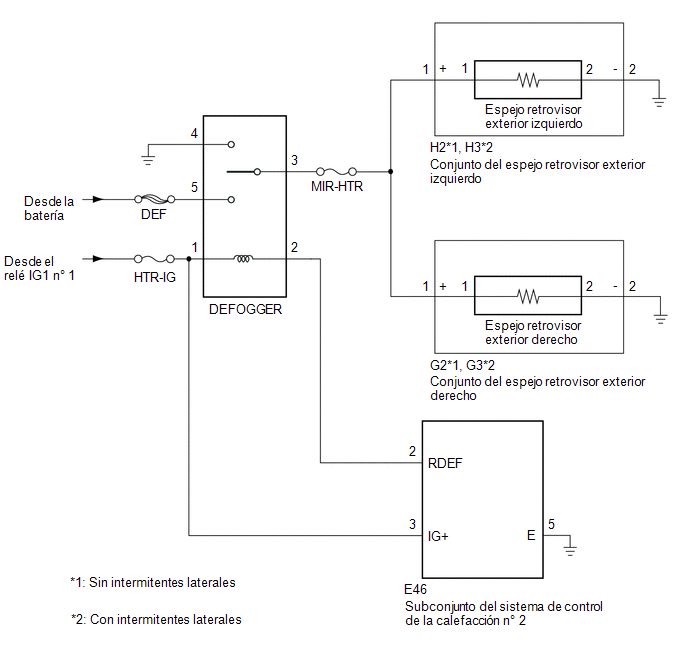

FUNCIÓN DE CALEFACTOR DE LOS ESPEJOS RETROVISORES (PARA EL SISTEMA DE AIRE ACONDICIONADO MANUAL)
