Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

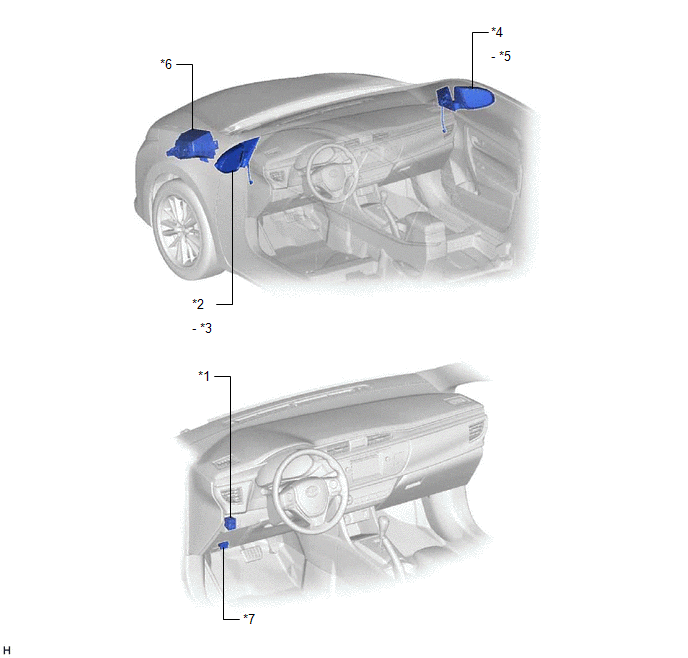

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DEL ESPEJO RETROVISOR EXTERIOR

*2

CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO

*3

ESPEJO EXTERIOR IZQUIERDO

*4

CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO

*5

ESPEJO EXTERIOR DERECHO

*6

CONJUNTO DEL BLOQUE DE RELÉS Y EL BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- RELÉ DEL DESEMPAÑADOR

- FUSIBLE DEF

- FUSIBLE MIR-HTR

*7

DLC3

-

-

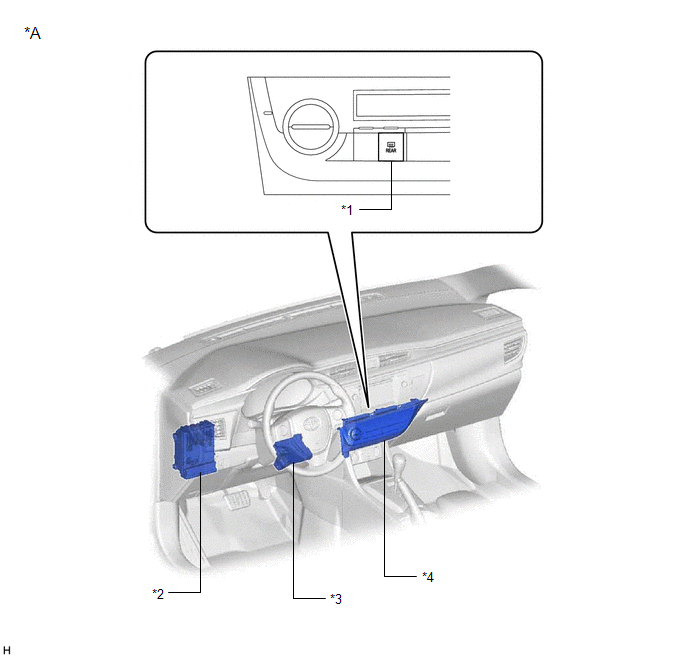

ILUSTRACIÓN

*A

Para sistema de aire acondicionado automático

-

-

*1

INTERRUPTOR DEL DESEMPAÑADOR DE LA LUNETA TRASERA

*2

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE HTR-IG

- FUSIBLE ACC

- FUSIBLE PANEL

*3

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*4

CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

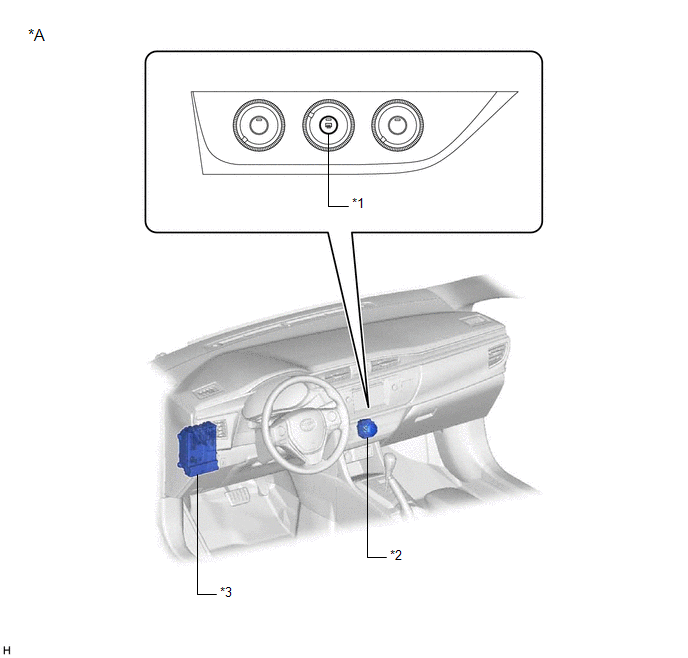

ILUSTRACIÓN

*A

Para sistema de aire acondicionado manual

-

-

*1

INTERRUPTOR DEL DESEMPAÑADOR DE LA LUNETA TRASERA

*2

SUBCONJUNTO DEL CONTROL DE LA CALEFACCIÓN N° 2

*3

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE HTR-IG

- FUSIBLE ACC

- FUSIBLE PANEL

-

-
