Toyota Corolla Manual del propetario: Bombillas

Las bombillas que le indicamos a continuación puede sustituirlas usted mismo. El grado de dificultad de la sustitución varía según la bombilla. Debido a que existe peligro de que se dañen los componentes, le recomendamos que el cambio lo realice un concesionario o taller Toyota autorizado, u otro profesional con la cualificación y el equipo necesarios.

Preparación para la sustitución de bombillas

Compruebe el voltaje de la bombilla que va a sustituir.

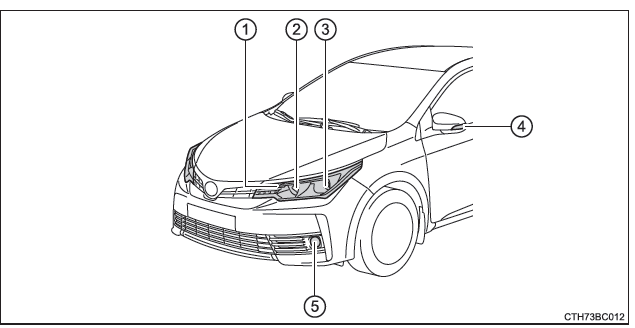

Ubicación de las bombillas

■ Parte delantera

Bombillas

  1. Luz del intermitente delantero
  2. Luz de carretera (bombilla)
  3. Luz de cruce (bombilla)
  4. Luz del intermitente lateral
  5. Luz antiniebla delantera (si está instalada)

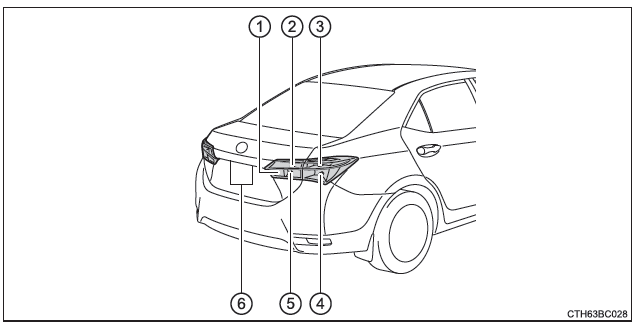

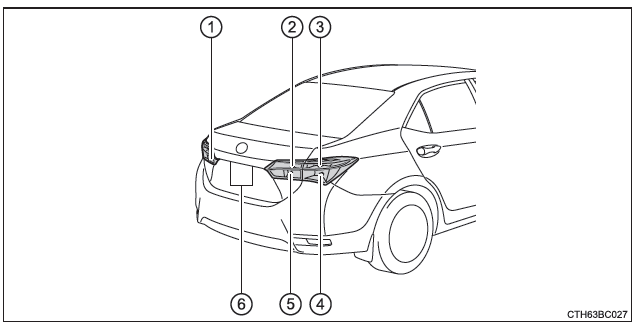

■ Parte trasera

Vehículos con dirección a la izquierda

Bombillas

Vehículos con dirección a la derecha

Bombillas

  1. Luz antiniebla trasera (bombilla)
  2. Luz de marcha atrás
  3. Luz de los intermitentes traseros
  4. Luz de freno/de posición trasera (bombilla)
  5. Luz de posición trasera (bombilla)
  6. Luz de la matrícula

Sustitución de las bombillas

■ Luces de cruce (bombilla)

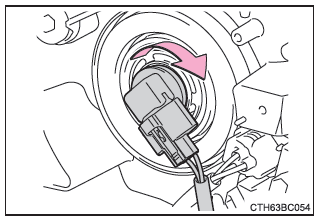

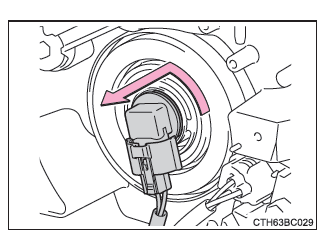

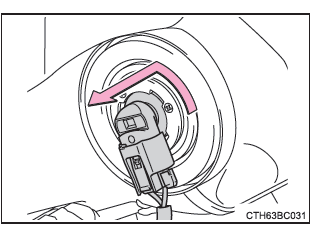

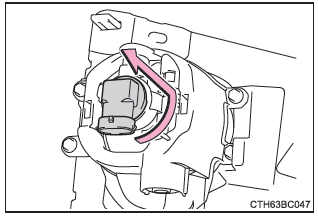

1. Gire la base de la bombilla hacia la izquierda.

Bombillas

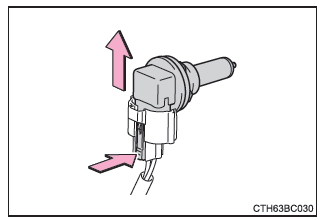

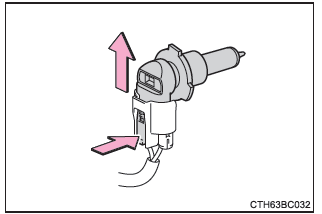

2. Presione la liberación de bloqueo del conector y extraiga la bombilla.

Bombillas

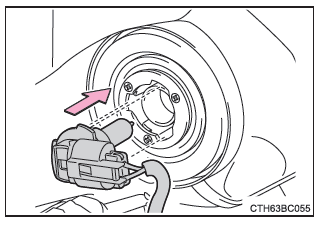

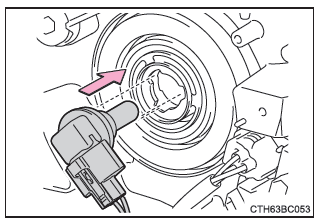

3. Sustituya la bombilla e instale la base de la bombilla.

Alinee las 3 lengüetas de la bombilla con el montaje e inserte.

Bombillas

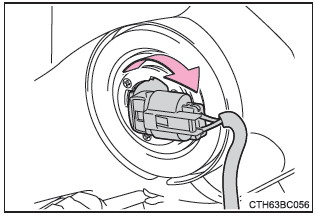

4. Gire y asegure la base de la bombilla.

Mueva la base de la bombilla suavemente para verificar que no está floja, encienda los faros una vez y visualmente confirme que no se filtre la luz por el montaje.

Bombillas

■ Luces de carretera (bombilla)

1. Gire la base de la bombilla hacia la izquierda.

Bombillas

2. Presione la liberación de bloqueo del conector y extraiga la bombilla.

Bombillas

3. Sustituya la bombilla e instale la base de la bombilla.

Alinee las 3 lengüetas de la bombilla con el montaje e inserte.

Bombillas

4. Gire y asegure la base de la bombilla.

Mueva la base de la bombilla suavemente para verificar que no está floja, encienda los faros una vez y visualmente confirme que no se filtre la luz por el montaje.

Bombillas

■ Luz antiniebla delantera (si está instalada)

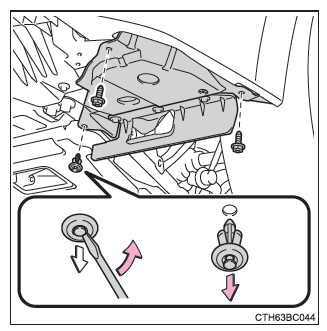

1. Quite los pernos y el retenedor del protector del guardabarros.

Bombillas

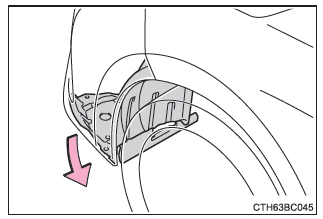

2. Retire el protector del guardabarros.

Bombillas

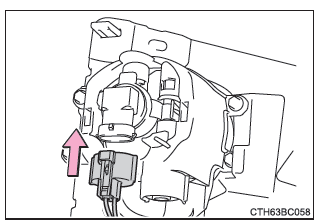

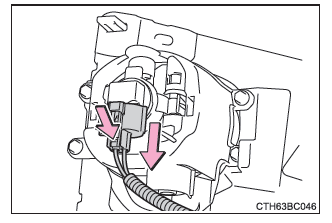

3. Desenchufe el conector mientras presiona la liberación de bloqueo.

Bombillas

4. Gire la base de la bombilla hacia la izquierda.

Bombillas

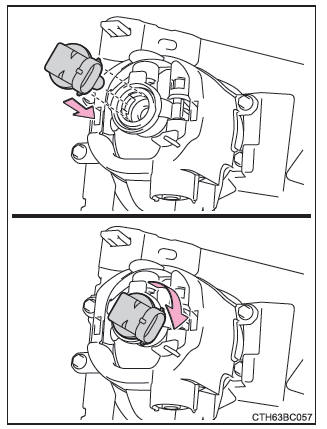

5. Instale una nueva bombilla.

Alinee las 3 lengüetas de la bombilla con el montaje e inserte.

Gire hacia la derecha y asegure la base de la bombilla.

Bombillas

6. Instale el conector.

Agite suavemente el conector para verificar que no está flojo, encienda las luces antiniebla delanteras una vez, y confirme visualmente que no se filtre la luz por el montaje.

Bombillas

7. Cuando instale el revestimiento del guardabarros, instale realizando 2 y 1 en el sentido inverso.

Asegúrese de que el protector del guardabarros está colocado en el interior del parachoques.

■ Luz del intermitente delantero

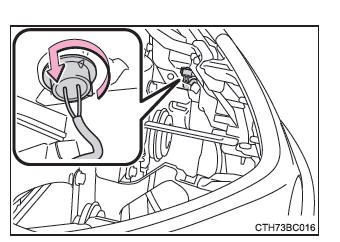

1. Gire la base de la bombilla hacia la izquierda.

Bombillas

2. Quite la bombilla.

Bombillas

3. Cuando realice la instalación, proceda en el orden inverso.

■ Luz de freno/de posición trasera (bombilla) y luz de los intermitentes traseros

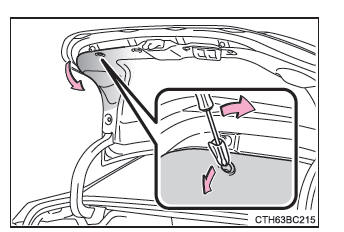

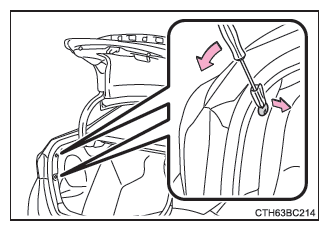

1. Abra la tapa del maletero y retire los retenedores.

Para evitar que se dañe el vehículo, cubra la punta del destornillador con un paño.

Bombillas

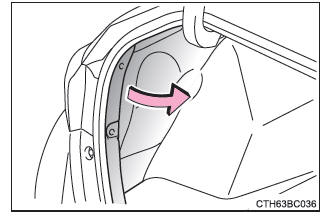

2. Retire parcialmente la cubierta de guarnición del equipaje.

Bombillas

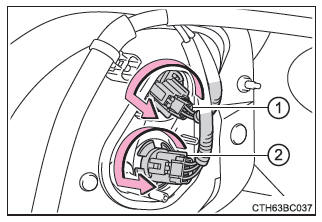

3. Gire la base de la bombilla hacia la izquierda.

  1. Luz de los intermitentes traseros
  2. Luz de freno/de posición trasera

Bombillas

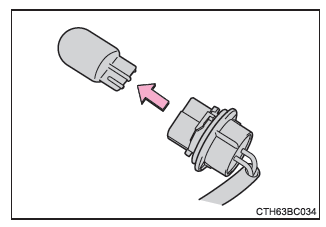

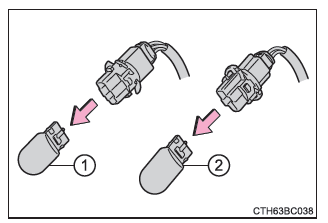

4. Quite la bombilla.

  1. Luz de los intermitentes traseros
  2. Luz de freno/de posición trasera

Bombillas

5. Cuando realice la instalación, proceda en el orden inverso.

■ Luz antiniebla trasera (bombilla), luz de posición trasera (bombilla) y luz de marcha atrás

1. Abra la tapa del maletero y retire el retenedor. A continuación, retire parcialmente la cubierta del maletero.

Para evitar que se dañe el vehículo, cubra la punta del destornillador con un paño.

Bombillas

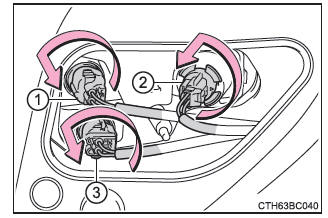

2. Gire la base de la bombilla hacia la izquierda.

  1. Luz de posición trasera
  2. Luz antiniebla trasera
  3. Luz de marcha atrás

Bombillas

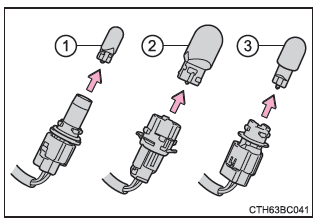

3. Quite la bombilla.

  1. Luz de posición trasera
  2. Luz antiniebla trasera
  3. Luz de march

Bombillas

4. Cuando realice la instalación, proceda en el orden inverso.

■ Luz de la matrícula

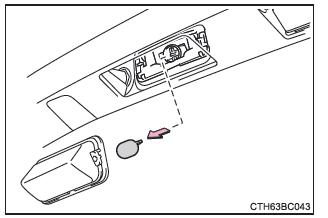

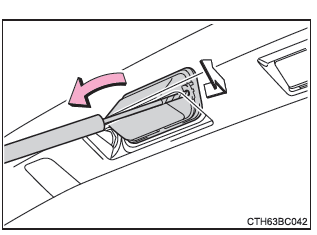

1. Quite la lente.

Introduzca un destornillador del tamaño adecuado en el orificio de la lente y retírela como se muestra en la ilustración.

Para evitar daños en el vehículo, envuelva el destornillador con cinta adhesiva.

Bombillas

2. Quite la bombilla.

Bombillas

3. Cuando realice la instalación, proceda en el orden inverso.

■ Luz del intermitente lateral

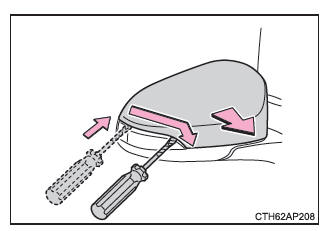

1. Retire la cubierta.

Inserte un destornillador de cabeza plana y deslícelo a lo largo de la luz del intermitente lateral.

Para evitar que se dañe el vehículo, envuelva el destornillador de cabeza plana en cinta aislante o adhesiva.

Bombillas

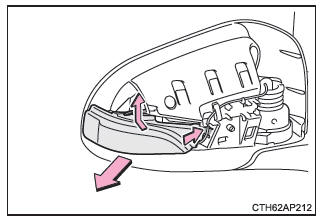

2. Presione en los 2 clips y retire la luz del intermitente lateral de la carcasa de la visera.

Bombillas

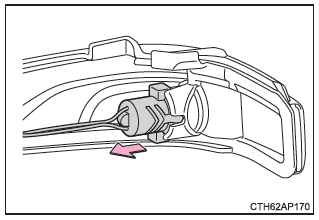

3. Retire el casquillo de la carcasa de la luz del intermitente lateral.

Bombillas

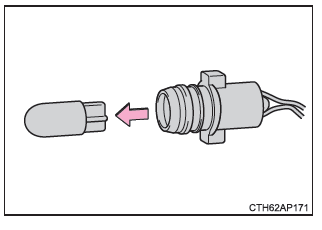

4. Retire la bombilla.

Bombillas

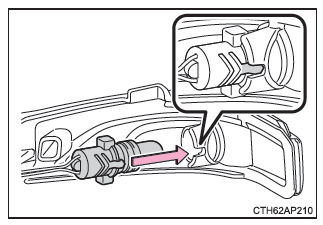

5. Cambie la bombilla e instale el casquillo en la carcasa de la luz del intermitente lateral.

Alinee las ranuras del casquillo a la carcasa de la luz del intermitente lateral.

Bombillas

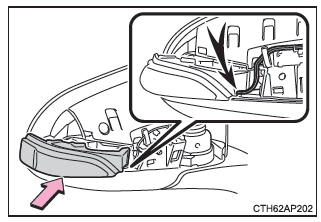

6. Con el mazo de cables pasando a través de la parte inferior de la luz del intermitente lateral, instálela en la carcasa de la visera.

Bombillas

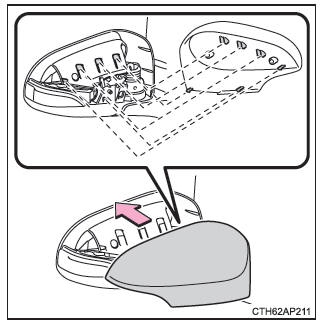

7. Alinee las 6 pestañas e instale la tapa.

Después de escuchar un clic, confirme que se ha asegurado la tapa.

Bombillas

■ Sustitución de las siguientes bombillas Si alguna de las luces que se enumeran a continuación se ha fundido, lleve el vehículo a un concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que la reemplacen.

  • Faros (vehículos con faros LED)
  • Luces de posición delanteras/luces de marcha diurna
  • Luz de freno en posición alta
  • Luz de freno/de posición traseras (LED)
  • Luces de posición traseras (LED)
  • Luz antiniebla trasera (LED)

■ Bombillas de las luces LED Los faros (vehículos con faros LED), la luz antiniebla trasera (LED), la luz de freno en posición alta, las luces de posición delanteras/luces de marcha diurna, la luz de freno/ de posición traseras (LED) y las luces de posición traseras (LED) están formadas por varios LED. Si alguno de los LED se funde, lleve su vehículo a un concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que le cambien la luz.

■ Condensación en el interior de las lentes La condensación temporal en el interior de las lentes de los faros no indica un funcionamiento incorrecto.

Póngase en contacto con un concesionario o taller Toyota autorizado, o con otro profesional con la cualificación y el equipo necesarios, si desea más información en las siguientes situaciones:

  • Se han formado grandes gotas de agua en el interior de las lentes.
  • Se ha introducido agua en el interior del faro.
ADVERTENCIA

■ Sustitución de las bombillas

  • Apague las luces. No intente cambiar la bombilla inmediatamente después de haber apagado las luces.

    Las bombillas están muy calientes y podrían causarle quemaduras.

  • No toque la parte de cristal de la bombilla con las manos descubiertas. Si no queda otro remedio que sujetar la parte de cristal, sujete con un trapo seco y limpio para evitar que entre humedad y aceites en la bombilla.

    Asimismo, si la bombilla se raya o se cae, podría romperse o fundirse.

  • Instale las bombillas y todas las piezas necesarias para fijarlas. De lo contrario, se podrían producir daños, incendios o hacer que el agua entre en el compartimento de los faros. Como consecuencia, los faros podrían verse afectados y se produciría condensación en las lentes.

■ Para evitar daños o incendios Asegúrese de que las bombillas estén bien colocadas y bloqueadas.
