Toyota Corolla Manual del propetario: Comprobación y recambio de fusibles

Si algún componente eléctrico no funciona, es posible que se haya fundido un fusible. En tal caso, revise y sustituya los fusibles si es necesario.

1. Apague el interruptor del motor.

2. Abra la tapa de la caja de fusibles.

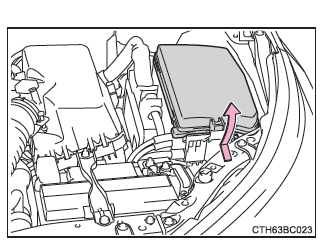

Compartimento del motor

Pulse la lengüeta hacia dentro y levante la tapa.

Comprobación y recambio de fusibles

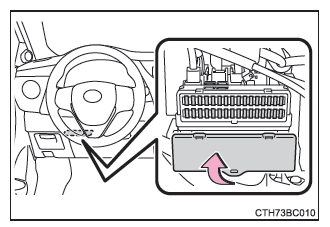

Tablero de instrumentos del lado del conductor (vehículos con dirección a la izquierda)

Debajo del tablero de instrumentos inferior: Saque la tapa.

Comprobación y recambio de fusibles

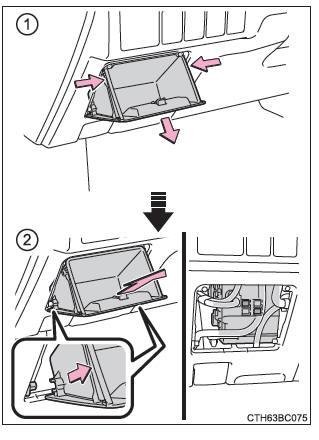

Detrás de la caja auxiliar:

  1. Abra la caja auxiliar. Presione cada uno de los lados de la caja auxiliar para desenganchar los agarres superiores.
  2. Saque la caja auxiliar y desenganche los agarres inferiores.

Comprobación y recambio de fusibles

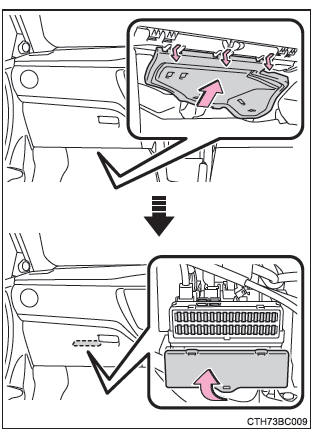

Tablero de instrumentos del lado del pasajero (vehículos con dirección a la derecha)

Debajo del tablero de instrumentos inferior: Retire la cubierta y la tapa.

Comprobación y recambio de fusibles

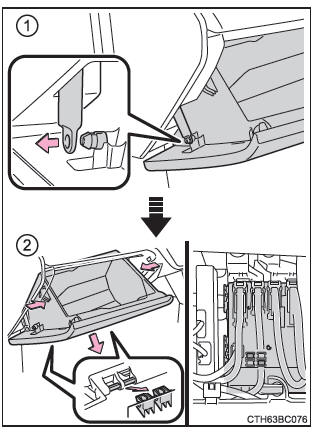

Detrás de la guantera:

  1. Abra la guantera. Extraiga el amortiguador.
  2. Empuje hacia dentro los laterales de la guantera para desenganchar los agarres superiores. A continuación, saque la guantera y desenganche los agarres inferiores.

Comprobación y recambio de fusibles

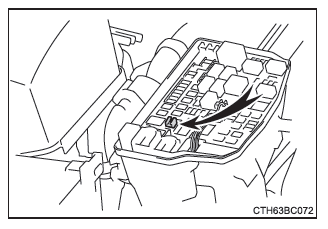

3. Extraiga el fusible con la herramienta extractora.

Sólo se pueden retirar los fusibles tipo A utilizando la herramienta extractora.

Comprobación y recambio de fusibles

4. Verifique si el fusible se ha fundido.

  1. Fusible normal
  2. Fusible fundido

Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá consultar el amperaje en la tapa de la caja de fusibles.

Tipo A

Comprobación y recambio de fusibles

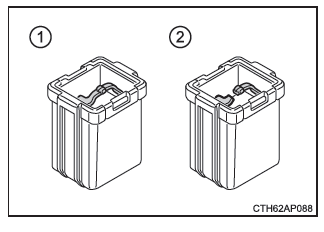

Tipo B

Comprobación y recambio de fusibles

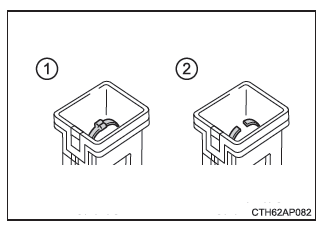

Tipo C

Comprobación y recambio de fusibles

■ Después de cambiar un fusible

  • Si después de cambiar el fusible siguen sin encenderse las luces, es posible que tenga que cambiar la bombilla.
  • Si el fusible cambiado se vuelve a fundir, acuda a un concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que revisen el vehículo.

■ En caso de sobrecarga en un circuito Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte dañado.

ADVERTENCIA

■ Para evitar averías en el sistema e incendios en el vehículo Respete las siguientes precauciones.

En caso contrario, podrían producirse daños en el vehículo y probablemente lesiones o un incendio.

  • No utilice nunca un fusible de mayor amperaje que el indicado ni utilice ningún otro objeto en lugar de un fusible.
  • Utilice siempre fusibles originales de Toyota o equivalentes.

    No cambie nunca un fusible por un cable, aunque sea de forma temporal.

  • No modifique los fusibles ni las cajas de fusibles.



AVISO

■ Antes de cambiar los fusibles Lleve el vehículo cuanto antes a un concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que averigüen la causa de la sobrecarga eléctrica y la reparen.
