DESCRIPCIÓN

El circuito del sensor de colisión lateral derecho (que determina el despliegue del conjunto del airbag lateral del asiento delantero derecho, el conjunto del airbag de cortina derecho y el conjunto del cinturón exterior del asiento delantero derecho) consiste en el conjunto del sensor del airbag, el conjunto del sensor del airbag lateral derecho, el sensor del airbag trasero derecho y el sensor del airbag lateral de la puerta derecha.

El conjunto del sensor del airbag lateral derecho, el sensor del airbag trasero derecho y el sensor del airbag lateral de la puerta derecha detectan los impactos que recibe el vehículo y envían señales al conjunto del sensor del airbag para determinar si los airbags y el pretensor deben desplegarse.

El DTC B1690/15 se memoriza cuando se detecta una avería en el circuito del sensor de colisión lateral derecho.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Modo de prueba/modo de comprobación

B1690/15

Avería en el sensor del airbag lateral de la puerta derecha

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea, un cortocircuito a masa, un cortocircuito a B+ o un circuito abierto en el circuito del sensor de colisión lateral derecho.
  • Avería en el sensor del airbag trasero derecho
  • Avería en el sensor del airbag lateral de la puerta derecha
  • Avería en el conjunto del sensor del airbag
  • Cable del piso
  • Cable de la puerta delantera derecha
  • Sensor del airbag trasero derecho
  • Sensor del airbag lateral de la puerta derecha
  • Conjunto del sensor del airbag

No se aplica a al modo de prueba/comprobación.

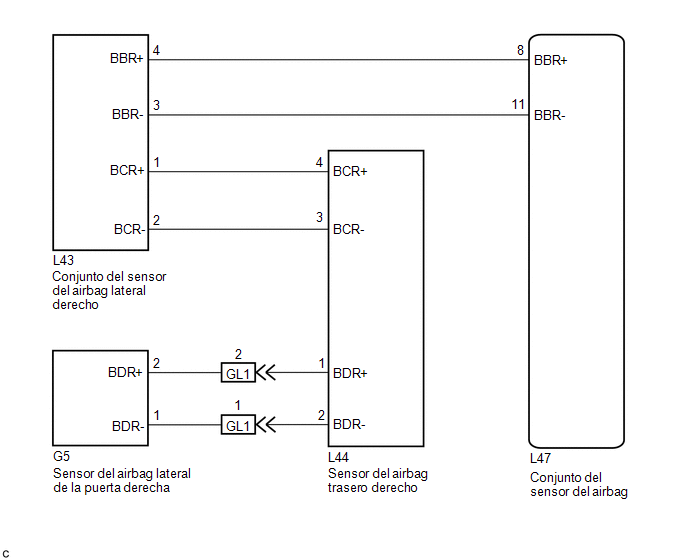

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

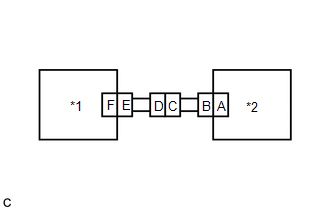

PROCEDIMIENTO

1.

INSPECCIONE LOS CONECTORES

(a) Apague el interruptor de encendido.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores están bien conectados a los sensores de los airbags trasero derecho y lateral de la puerta trasero derecho. Compruebe también si los conectores que unen el cable del piso y el cable de la puerta delantera derecha están bien conectados.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.

(d) Desconecte los conectores de los sensores de los airbags trasero derecho y lateral de la puerta trasero derecho. Desconecte también los conectores que unen el cable del piso y el cable de la puerta delantera derecha.

(e) Asegúrese de que los terminales de los conectores no estén dañados.

OK:

Los terminales no están deformados ni dañados.

MAL

REEMPLACE EL MAZO DE CABLES

OK

2.

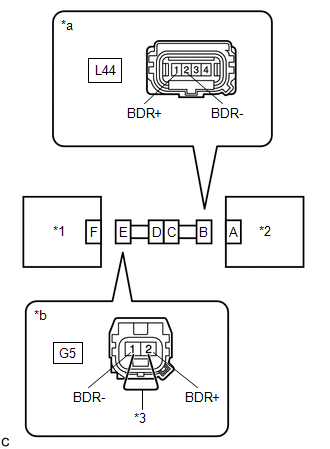

INSPECCIONE EL MAZO DE CABLES (ABIERTO)

(a) Conecte los conectores que unen el cable del piso y el cable de la puerta delantera derecha.

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*3

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag trasero derecho)

*b

Vista frontal del conector del mazo de cables

(al sensor del airbag lateral de la puerta derecha)

(b) Utilice un cable de servicio para conectar los terminales 2 (BDR+) y 1 (BDR-) del conector E.

AVISO:

A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L44-1 (BDR+) - L44-2 (BDR-)

Siempre

Inferior a 1 Ω

MAL

IR AL PUNTO 11

OK

3.

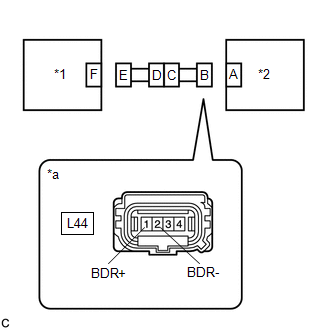

INSPECCIONE EL MAZO DE CABLES (CORTOCIRCUITO)

(a) Desconecte el cable de servicio del conector E.

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag trasero derecho)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L44-1 (BDR+) - L44-2 (BDR-)

Siempre

1 MΩ o superior

MAL

IR AL PUNTO 10

OK

4.

INSPECCIONE EL MAZO DE CABLES (CORTOCIRCUITO A B+)

(a) Conecte el cable al terminal negativo (-) de la batería.

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag trasero derecho)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

L44-1 (BDR+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

L44-2 (BDR-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(d) Apague el interruptor de encendido.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

MAL

IR AL PUNTO 9

OK

5.

INSPECCIONE EL MAZO DE CABLES (CORTOCIRCUITO A MASA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L44-1 (BDR+) - Masa de la carrocería

Siempre

1 MΩ o superior

L44-2 (BDR-) - Masa de la carrocería

Siempre

1 MΩ o superior

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag trasero derecho)

MAL

IR AL PUNTO 8

OK

6.

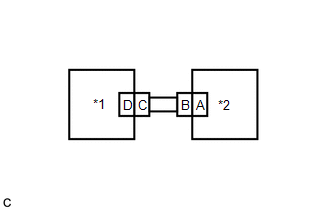

COMPRUEBE EL SENSOR DEL AIRBAG DE LA PUERTA DERECHA

(a) Conecte el conector al sensor del airbag trasero derecho.

*1

Sensor del airbag lateral de la puerta izquierda

*2

Sensor del airbag trasero derecho

(b) Intercambie los sensores de los airbags laterales de las puertas derecha e izquierda y conécteles los conectores.

(c) Conecte el cable al terminal negativo (-) de la batería.

(d) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(e) Apague el interruptor de encendido.

(f) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(g) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OBSERVACIÓN:

Puede que se emitan otros códigos diferentes a los DTC B1690/15 y B1695/16, pero no estarán relacionados con la inspección actual.

Resultado:

Resultado

Vaya a

Se emite el DTC B1690/15.

A

Se emite el DTC B1695/16.

B

No se emiten los DTC B1690/15 y B1695/16.

C

(h) Apague el interruptor de encendido.

(i) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(j) Vuelva a colocar los sensores de los airbags laterales de la puerta derecha e izquierda en la posición original y conecte los conectores.

B

SUSTITUYA EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA DERECHA

C

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

A

7.

INSPECCIONE EL SENSOR DEL AIRBAG TRASERO DERECHO

(a) Intercambie los sensores de los airbags traseros derecho de izquierdo y conécteles los conectores.

*1

Sensor del airbag trasero izquierdo

*2

Conjunto del sensor del airbag lateral derecho

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(d) Apague el interruptor de encendido.

(e) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(f) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OBSERVACIÓN:

Puede que se emitan otros códigos diferentes a los DTC B1690/15 y B1695/16, pero no estarán relacionados con la inspección actual.

Resultado:

Resultado

Vaya a

No se emiten los DTC B1690/15 y B1695/16.

A

Se emite el DTC B1695/16.

B

Se emite el DTC B1690/15.

C

(g) Apague el interruptor de encendido.

(h) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(i) Vuelva a colocar el sensor de los airbags traseros derecho e izquierdo en la posición original y conécteles los conectores.

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

REEMPLACE EL SENSOR DEL AIRBAG TRASERO DERECHO

C

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

8.

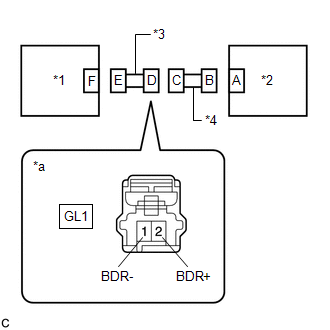

INSPECCIONE EL CABLE DE LA PUERTA DELANTERA DERECHA (CORTOCIRCUITO A MASA)

(a) Desconecte el conector del cable de la puerta delantera derecha del cable del piso.

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*3

Cable de la puerta delantera derecha

*4

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al cable de piso)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

GL1-2 (BDR+) - Masa de la carrocería

Siempre

1 MΩ o superior

GL1-1 (BDR-) - Masa de la carrocería

Siempre

1 MΩ o superior

OK

REEMPLACE EL CABLE DEL PISO

MAL

SUSTITUYA EL CABLE DE LA PUERTA DELANTERA DERECHA

9.

INSPECCIONE EL CABLE DE LA PUERTA DELANTERA DERECHA (CORTOCIRCUITO A B+)

(a) Desconecte el conector del cable de la puerta delantera derecha del cable del piso.

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*3

Cable de la puerta delantera derecha

*4

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al cable de piso)

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en posición ON.

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

GL1-2 (BDR+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

GL1-1 (BDR-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

OK

REEMPLACE EL CABLE DEL PISO

MAL

SUSTITUYA EL CABLE DE LA PUERTA DELANTERA DERECHA

10.

INSPECCIONE EL CABLE DE LA PUERTA DELANTERA DERECHA (CORTOCIRCUITO)

(a) Desconecte el conector del cable de la puerta delantera derecha del cable del piso.

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*3

Cable de la puerta delantera derecha

*4

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al cable de piso)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

GL1-2 (BDR+) - GL1-1 (BDR-)

Siempre

1 MΩ o superior

OK

REEMPLACE EL CABLE DEL PISO

MAL

SUSTITUYA EL CABLE DE LA PUERTA DELANTERA DERECHA

11.

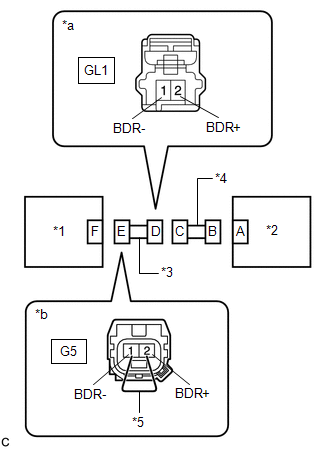

INSPECCIONE EL CABLE DE LA PUERTA DELANTERA DERECHA (ABIERTO)

(a) Desconecte el conector del cable de la puerta delantera derecha del cable del piso.

OBSERVACIÓN:

El cable de servicio ya está introducido en el conector E.

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*3

Cable de la puerta delantera derecha

*4

Cable del piso

*5

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al cable de piso)

*b

Vista frontal del conector del mazo de cables

(al sensor del airbag lateral de la puerta derecha)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

GL1-2 (BDR+) - GL1-1 (BDR-)

Siempre

Inferior a 1 Ω

(c) Desconecte el cable de servicio del conector E.

OK

REEMPLACE EL CABLE DEL PISO

MAL

SUSTITUYA EL CABLE DE LA PUERTA DELANTERA DERECHA
