Toyota Corolla Manual de Taller: Anomalía en el circuito del indicador ON / OFF del airbag del pasajero (B1660/43)

Toyota Corolla Manual de Taller / Interior del vehículo / Sistemas Complementarios De SujeciÓn / Sistema De Airbag / Anomalía en el circuito del indicador ON / OFF del airbag del pasajero (B1660/43)

DESCRIPCIÓN

El circuito del indicador ON/OFF del airbag del pasajero está formado por el conjunto del sensor del airbag y el indicador ON/OFF del airbag del pasajero (conjunto de las luces testigo).

El indicador ON/OFF del airbag del pasajero indica la condición de funcionamiento del conjunto del airbag del pasajero del panel de instrumentos y el subconjunto del airbag del asiento delantero derecho.

El DTC B1660/43 se almacena cuando se detecta una avería en el circuito del indicador ON/OFF del airbag del pasajero.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Modo de prueba/modo de comprobación

B1660/43

Anomalía en el circuito del indicador ON / OFF del airbag del pasajero

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea, un cortocircuito a masa, un cortocircuito a B+ o un circuito abierto en el circuito del indicador ON/OFF del airbag del pasajero.
  • Avería en el indicador ON/OFF del airbag del pasajero
  • Avería en el conjunto del sensor del airbag
  • Cable del panel de instrumentos
  • Indicador ON/OFF del airbag del pasajero (conjunto de las luces testigo)
  • Conjunto del sensor del airbag

No se aplica a al modo de prueba/comprobación.

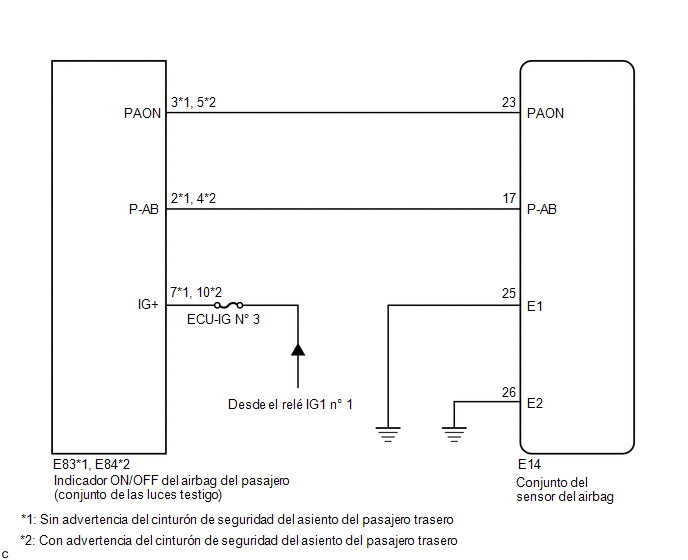

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

PROCEDIMIENTO

1.

COMPRUEBE EL ESTADO DEL INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO

(a) Coloque el interruptor de encendido en posición ON.

(b) Verifique el funcionamiento del indicador ON/OFF del airbag del pasajero.

OBSERVACIÓN:

Consulte las condiciones normales del indicador ON/OFF del airbag del pasajero.

Haga clic aquí

Resultado:

Resultado

Vaya a

La iluminación del indicador ON/OFF siempre está en "ON".

A

La iluminación del indicador ON/OFF siempre está en "OFF".

B

B

IR AL PUNTO 6

A

2.

INSPECCIONE LOS CONECTORES

(a) Apague el interruptor de encendido.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores estén conectados adecuadamente al conjunto del sensor del airbag y al conjunto de los testigos.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.

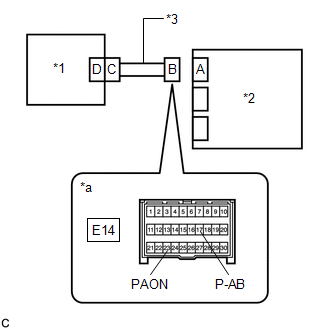

(d) Desconecte los conectores del conjunto del sensor del airbag y del conjunto de los testigos.

(e) Asegúrese de que los terminales de los conectores no estén dañados.

OK:

Los terminales no están deformados ni dañados.

MAL

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

OK

3.

INSPECCIONE EL INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO

(a) Conecte el conector al conjunto de las luces testigo.

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en posición ON.

(d) Verifique el funcionamiento del indicador ON/OFF del airbag del pasajero.

OK:

El indicador ON/OFF del airbag del pasajero no se enciende.

MAL

IR AL PUNTO 5

OK

4.

REVISE EL DTC

(a) Apague el interruptor de encendido.

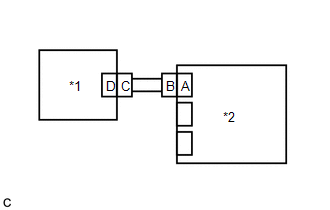

*1

Conjunto de las luces testigo

*2

Conjunto del sensor del airbag

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Conecte el conector al conjunto del sensor del airbag.

(d) Conecte el cable al terminal negativo (-) de la batería.

(e) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(f) Apague el interruptor de encendido.

(g) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(h) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OK:

No se emite el DTC B1660/43.

OBSERVACIÓN:

Puede que se emitan otros códigos además del DTC B1660/43, pero no estarán relacionados con la inspección actual.

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

5.

INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (CONJUNTO DEL SENSOR DEL AIRBAG - CONJUNTO DE LAS LUCES TESTIGO)

(a) Apague el interruptor de encendido.

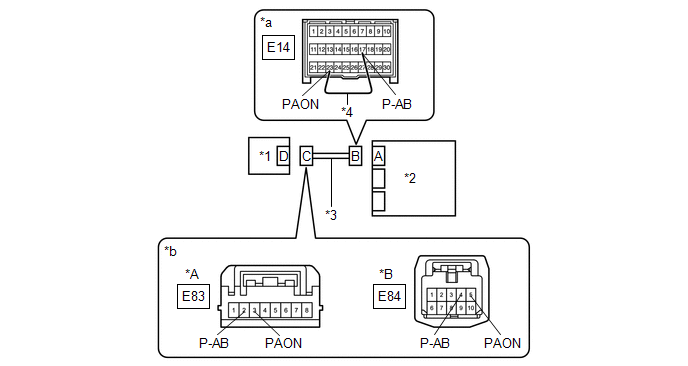

*A

Sin advertencia del cinturón de seguridad del asiento del pasajero trasero

*B

Con advertencia del cinturón de seguridad del asiento del pasajero trasero

*1

Conjunto de las luces testigo

*2

Conjunto del sensor del airbag

*3

Cable del panel de instrumentos

*4

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al conjunto del sensor del airbag)

*b

Vista frontal del conector del mazo de cables

(al conjunto de las luces testigo)

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Desconecte el conector del conjunto de las luces testigo.

(d) Conecte el cable al terminal negativo (-) de la batería.

(e) Coloque el interruptor de encendido en posición ON.

(f) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Sin advertencia del cinturón de seguridad del asiento del pasajero trasero:

Conexión del tester

Estado

Valor especificado

E83-3 (PAON) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

E83-2 (P-AB) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

Con advertencia del cinturón de seguridad del asiento del pasajero trasero:

Conexión del tester

Estado

Valor especificado

E84-5 (PAON) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

E84-4 (P-AB) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(g) Apague el interruptor de encendido.

(h) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(i) Conecte los terminales 23 (PAON) y 17 (P-AB) del conector B con un cable de servicio.

AVISO:

A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.

(j) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Sin advertencia del cinturón de seguridad del asiento del pasajero trasero:

Conexión del tester

Estado

Valor especificado

E83-3 (PAON) - E83-2 (P-AB)

Siempre

Inferior a 1 Ω

Con advertencia del cinturón de seguridad del asiento del pasajero trasero:

Conexión del tester

Estado

Valor especificado

E84-5 (PAON) - E84-4 (P-AB)

Siempre

Inferior a 1 Ω

(k) Desconecte el cable de servicio del conector B.

(l) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Sin advertencia del cinturón de seguridad del asiento del pasajero trasero:

Conexión del tester

Estado

Valor especificado

E83-3 (PAON) - E83-2 (P-AB)

Siempre

1 MΩ o superior

E83-3 (PAON) - Masa de la carrocería

Siempre

1 MΩ o superior

E83-2 (P-AB) - Masa de la carrocería

Siempre

1 MΩ o superior

Con advertencia del cinturón de seguridad del asiento del pasajero trasero:

Conexión del tester

Estado

Valor especificado

E84-5 (PAON) - E84-4 (P-AB)

Siempre

1 MΩ o superior

E84-5 (PAON) - Masa de la carrocería

Siempre

1 MΩ o superior

E84-4 (P-AB) - Masa de la carrocería

Siempre

1 MΩ o superior

OK

SUSTITUYA EL CONJUNTO DE LAS LUCES DE TESTIGO

MAL

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

6.

INSPECCIONE LOS CONECTORES

(a) Apague el interruptor de encendido.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores estén conectados adecuadamente al conjunto del sensor del airbag y al conjunto de los testigos.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.

(d) Desconecte los conectores del conjunto del sensor del airbag y del conjunto de los testigos.

(e) Asegúrese de que los terminales de los conectores no estén dañados.

OK:

Los terminales no están deformados ni dañados.

MAL

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

OK

7.

INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (CONJUNTO DEL SENSOR DEL AIRBAG - CONJUNTO DE LAS LUCES TESTIGO)

(a) Conecte el cable al terminal negativo (-) de la batería.

*A

Sin advertencia del cinturón de seguridad del asiento del pasajero trasero

*B

Con advertencia del cinturón de seguridad del asiento del pasajero trasero

*1

Conjunto de las luces testigo

*2

Conjunto del sensor del airbag

*3

Cable del panel de instrumentos

*4

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al conjunto del sensor del airbag)

*b

Vista frontal del conector del mazo de cables

(al conjunto de las luces testigo)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Sin advertencia del cinturón de seguridad del asiento del pasajero trasero:

Conexión del tester

Estado

Valor especificado

E83-3 (PAON) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

E83-2 (P-AB) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

Con advertencia del cinturón de seguridad del asiento del pasajero trasero:

Conexión del tester

Estado

Valor especificado

E84-5 (PAON) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

E84-4 (P-AB) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(d) Apague el interruptor de encendido.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(f) Conecte los terminales 23 (PAON) y 17 (P-AB) del conector B con un cable de servicio.

AVISO:

A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.

(g) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Sin advertencia del cinturón de seguridad del asiento del pasajero trasero:

Conexión del tester

Estado

Valor especificado

E83-3 (PAON) - E83-2 (P-AB)

Siempre

Inferior a 1 Ω

Con advertencia del cinturón de seguridad del asiento del pasajero trasero:

Conexión del tester

Estado

Valor especificado

E84-5 (PAON) - E84-4 (P-AB)

Siempre

Inferior a 1 Ω

(h) Desconecte el cable de servicio del conector B.

(i) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Sin advertencia del cinturón de seguridad del asiento del pasajero trasero:

Conexión del tester

Estado

Valor especificado

E83-3 (PAON) - E83-2 (P-AB)

Siempre

1 MΩ o superior

E83-3 (PAON) - Masa de la carrocería

Siempre

1 MΩ o superior

E83-2 (P-AB) - Masa de la carrocería

Siempre

1 MΩ o superior

Con advertencia del cinturón de seguridad del asiento del pasajero trasero:

Conexión del tester

Estado

Valor especificado

E84-5 (PAON) - E84-4 (P-AB)

Siempre

1 MΩ o superior

E84-5 (PAON) - Masa de la carrocería

Siempre

1 MΩ o superior

E84-4 (P-AB) - Masa de la carrocería

Siempre

1 MΩ o superior

MAL

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

OK

8.

INSPECCIONE EL MAZO DE CABLES (TENSIÓN DE LA FUENTE)

(a) Conecte el cable al terminal negativo (-) de la batería.

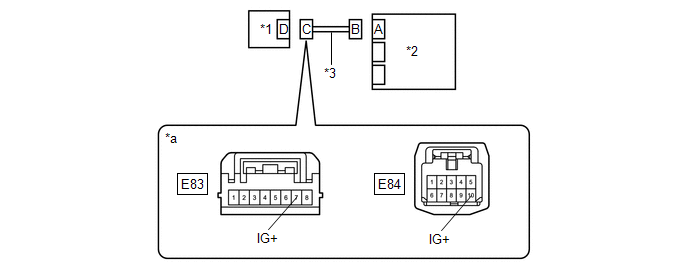

*A

Sin advertencia del cinturón de seguridad del asiento del pasajero trasero

*B

Con advertencia del cinturón de seguridad del asiento del pasajero trasero

*1

Conjunto de las luces testigo

*2

Conjunto del sensor del airbag

*3

Cable del panel de instrumentos

-

-

*a

Vista frontal del conector del mazo de cables

(al conjunto de las luces testigo)

-

-

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Sin advertencia del cinturón de seguridad del asiento del pasajero trasero:

Conexión del tester

Estado

Valor especificado

E83-7 (IG+) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

Con advertencia del cinturón de seguridad del asiento del pasajero trasero:

Conexión del tester

Estado

Valor especificado

E84-10 (IG+) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

(d) Apague el interruptor de encendido.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

MAL

SUSTITUYA EL MAZO DE CABLES O LA BATERÍA

OK

9.

INSPECCIONE EL CONJUNTO DE LAS LUCES TESTIGO

(a) Conecte el conector al conjunto de las luces testigo.

*1

Conjunto de las luces testigo

*2

Conjunto del sensor del airbag

*3

Cable del panel de instrumentos

*a

Vista frontal del conector del mazo de cables

(al conjunto del sensor del airbag)

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en posición ON.

(d) Inspeccione el indicador según las condiciones de la siguiente tabla.

OK:

Conexión del terminal

Estado

Valor especificado

E14-23 (PAON) - Masa de la carrocería

Interruptor de encendido en posición ON

"ON" se enciende

E14-17 (P-AB) - Masa de la carrocería

Interruptor de encendido en posición ON

"DESACTIVADO" se enciende

(e) Apague el interruptor de encendido.

(f) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

MAL

SUSTITUYA EL CONJUNTO DE LAS LUCES DE TESTIGO

OK

10.

REVISE EL DTC

(a) Conecte el conector al conjunto del sensor del airbag.

*1

Conjunto de las luces testigo

*2

Conjunto del sensor del airbag

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(d) Apague el interruptor de encendido.

(e) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(f) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OK:

No se emite el DTC B1660/43.

OBSERVACIÓN:

Puede que se emitan otros códigos además del DTC B1660/43, pero no estarán relacionados con la inspección actual.

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

    Avería del circuito del interruptor de la hebilla del cinturón de seguridad izquierdo (B1656/38)

    Avería en el sensor del airbag lateral de la puerta derecha (B1690/15)

    Ver más:

    Toyota Corolla Manual de Taller > Sistema De Llave Inteligente (para Función De Entrada): Tabla De SÍntomas De Problemas
    TABLA DE SÍNTOMAS DE PROBLEMAS OBSERVACIÓN: Si el problema se produce en determinadas ubicaciones o a ciertas horas del día, compruebe si existen interferencias de ondas. Cuando se acerca el subconjunto del transmisor de la llave eléctrica al receptor de control de las puertas (banda de radiofre ...

    Toyota Corolla Manual del propetario

    Toyota Corolla Manual de Taller

    © 2021 Copyright www.tocores.net
    0.031
