Toyota Corolla Manual de Taller: Avería del circuito del interruptor de la hebilla del cinturón de seguridad izquierdo (B1656/38)

Toyota Corolla Manual de Taller / Interior del vehículo / Sistemas Complementarios De SujeciÓn / Sistema De Airbag / Avería del circuito del interruptor de la hebilla del cinturón de seguridad izquierdo (B1656/38)

DESCRIPCIÓN

El circuito del interruptor izquierdo de la hebilla del cinturón de seguridad consta del conjunto del sensor del airbag y del interruptor izquierdo de la hebilla del cinturón de seguridad (conjunto del cinturón de seguridad interior del asiento delantero izquierdo).

El DTC B1656/38 se almacena cuando se detecta una anomalía en el circuito del interruptor de la hebilla del cinturón de seguridad izquierdo.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Modo de prueba/modo de comprobación

B1656/38

Avería del circuito del interruptor de la hebilla del cinturón de seguridad izquierdo

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea, un cortocircuito a masa, un cortocircuito a B+ o un circuito del interruptor izquierdo de la hebilla del cinturón de seguridad.
  • Avería en el interruptor izquierdo de la hebilla del cinturón de seguridad
  • Avería en el conjunto del sensor del airbag
  • Cable del piso
  • Interruptor izquierdo de la hebilla del cinturón de seguridad (conjunto del cinturón interior del asiento delantero izquierdo)
  • Conjunto del sensor del airbag

No se aplica a al modo de prueba/comprobación.

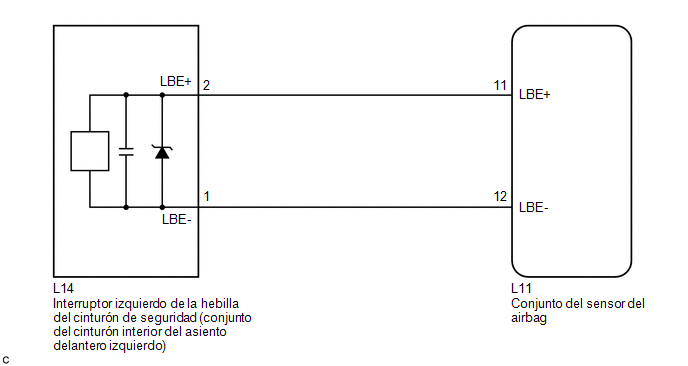

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE LOS CONECTORES

(a) Apague el interruptor de encendido.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores estén bien conectados al conjunto del sensor del airbag y al conjunto del cinturón de seguridad interior del asiento delantero izquierdo.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.

(d) Desconecte los conectores del conjunto del sensor del airbag y el conjunto del cinturón de seguridad interior del asiento delantero izquierdo.

(e) Asegúrese de que los terminales de los conectores no estén dañados.

OK:

Los terminales no están deformados ni dañados.

MAL

REEMPLACE EL CABLE DEL PISO

OK

2.

INSPECCIONE EL CABLE DEL PISO (ABIERTO)

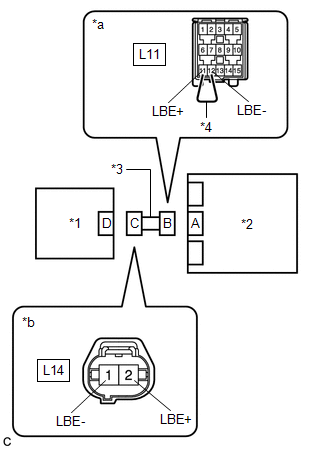

(a) Utilice un cable de servicio para conectar los terminales 11 (LBE+) y 12 (LBE-) del conector B.

AVISO:

A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.

*1

Conjunto del cinturón de seguridad interior del asiento delantero izquierdo

*2

Conjunto del sensor del airbag

*3

Cable del piso

*4

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al conjunto del sensor del airbag)

*b

Vista frontal del conector del mazo de cables

(al conjunto del cinturón de seguridad interior del asiento delantero izquierdo)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L14-2 (LBE+) - L14-1 (LBE-)

Siempre

Inferior a 1 Ω

(c) Desconecte el cable de servicio del conector B.

MAL

REEMPLACE EL CABLE DEL PISO

OK

3.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO)

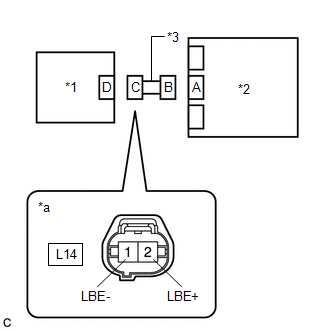

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L14-2 (LBE+) - L14-1 (LBE-)

Siempre

1 MΩ o superior

*1

Conjunto del cinturón de seguridad interior del asiento delantero izquierdo

*2

Conjunto del sensor del airbag

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al conjunto del cinturón de seguridad interior del asiento delantero izquierdo)

MAL

REEMPLACE EL CABLE DEL PISO

OK

4.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO A B+)

(a) Conecte el cable al terminal negativo (-) de la batería.

*1

Conjunto del cinturón de seguridad interior del asiento delantero izquierdo

*2

Conjunto del sensor del airbag

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al conjunto del cinturón de seguridad interior del asiento delantero izquierdo)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

L14-2 (LBE+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

L14-1 (LBE-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(d) Apague el interruptor de encendido.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

MAL

REEMPLACE EL CABLE DEL PISO

OK

5.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO A MASA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L14-2 (LBE+) - Masa de la carrocería

Siempre

1 MΩ o superior

L14-1 (LBE-) - Masa de la carrocería

Siempre

1 MΩ o superior

*1

Conjunto del cinturón de seguridad interior del asiento delantero izquierdo

*2

Conjunto del sensor del airbag

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al conjunto del cinturón de seguridad interior del asiento delantero izquierdo)

MAL

REEMPLACE EL CABLE DEL PISO

OK

6.

REVISE EL DTC

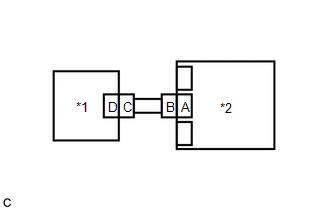

(a) Conecte los conectores al conjunto del sensor del airbag y al conjunto del cinturón de seguridad interior del asiento delantero izquierdo.

*1

Conjunto del cinturón de seguridad interior del asiento delantero izquierdo

*2

Conjunto del sensor del airbag

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(d) Apague el interruptor de encendido.

(e) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(f) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OK:

No se emite el DTC B1656/38.

OBSERVACIÓN:

Puede que se emitan otros códigos además del DTC B1656/38, pero no estarán relacionados con la inspección actual.

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

7.

INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO

(a) Apague el interruptor de encendido.

*1

Conjunto del cinturón de seguridad interior del asiento delantero izquierdo

*2

Conjunto del sensor del airbag

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Sustituya el conjunto del cinturón de seguridad interior del asiento delantero izquierdo por uno que esté en buen estado.

Haga clic aquí

OBSERVACIÓN:

Lleve a cabo la siguiente inspección con piezas de otro vehículo que esté en buen estado.

(d) Conecte el cable al terminal negativo (-) de la batería.

(e) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(f) Apague el interruptor de encendido.

(g) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(h) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OK:

No se emite el DTC B1656/38.

OBSERVACIÓN:

Puede que se emitan otros códigos además del DTC B1656/38, pero no estarán relacionados con la inspección actual.

(i) Apague el interruptor de encendido.

(j) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(k) Vuelva a colocar el conjunto del cinturón de seguridad interior del asiento delantero izquierdo que se instaló para la prueba en su ubicación original.

Haga clic aquí

OK

SUSTITUYA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO

MAL

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

    Avería en el sistema de clasificación de ocupantes (B1650/32)

    Anomalía en el circuito del indicador ON / OFF del airbag del pasajero (B1660/43)
