DESCRIPCIÓN

El circuito del sensor de colisión lateral izquierdo (que determina el despliegue del conjunto del airbag lateral del asiento delantero izquierdo, el conjunto del airbag de cortina izquierdo y el conjunto del cinturón exterior del asiento delantero izquierdo) consiste en el conjunto del sensor del airbag, el conjunto del sensor del airbag lateral izquierdo, el sensor del airbag trasero izquierdo y del sensor del airbag lateral de la puerta izquierda.

El conjunto del sensor del airbag lateral izquierdo, el sensor del airbag trasero izquierdo y el sensor del airbag lateral de la puerta izquierda detectan los impactos que recibe el vehículo y envían señales al conjunto del sensor del airbag para determinar si los airbags y el pretensor deben desplegarse.

El DTC B1635/24 se memoriza cuando se detecta una avería en el circuito del sensor de colisión lateral izquierdo.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Modo de prueba/modo de comprobación

B1635/24

Avería en el circuito del sensor del airbag trasero izquierdo

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea, un cortocircuito a masa, un cortocircuito a B+ o un circuito abierto en el circuito del sensor de colisión lateral izquierdo.
  • Avería en el conjunto del sensor del airbag lateral izquierdo
  • Avería en el sensor del airbag trasero izquierdo
  • Avería en el sensor del airbag lateral de la puerta izquierda
  • Avería en el conjunto del sensor del airbag
  • Cable del piso
  • Cable de la puerta delantera izquierda
  • Conjunto del sensor del airbag lateral izquierdo
  • Sensor del airbag trasero izquierdo
  • Sensor del airbag lateral de la puerta izquierda
  • Conjunto del sensor del airbag

No se aplica a al modo de prueba/comprobación.

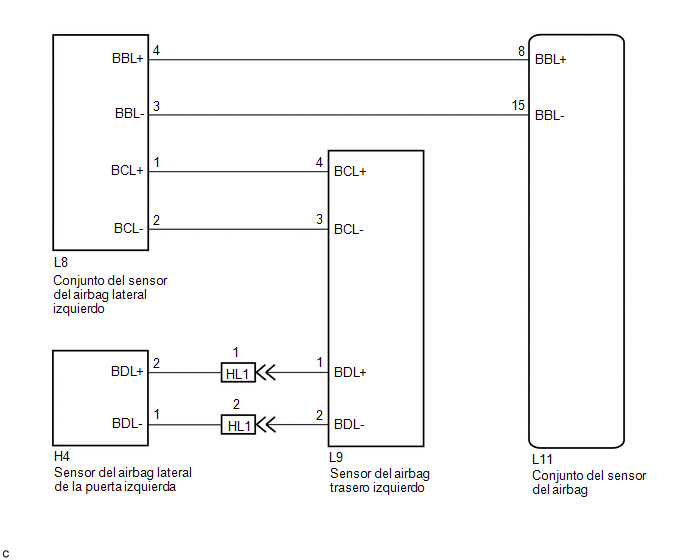

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE LOS CONECTORES

(a) Apague el interruptor de encendido.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores estén conectados adecuadamente al conjunto del sensor del airbag lateral izquierdo, al sensor del airbag trasero izquierdo y al sensor del airbag lateral de la puerta izquierdo. Compruebe también si los conectores que unen el cable del piso y el cable de la puerta delantera izquierda están bien conectados.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.

(d) Desconecte los conectores del conjunto del sensor del airbag lateral izquierdo, del conjunto del sensor del airbag trasero izquierdo y del sensor del airbag lateral de la puerta izquierdo. Desconecte también los conectores que unen el cable del piso y el cable de la puerta delantera izquierda.

(e) Asegúrese de que los terminales de los conectores no estén dañados.

OK:

Los terminales no están deformados ni dañados.

MAL

REEMPLACE EL MAZO DE CABLES

OK

2.

INSPECCIONE EL CABLE DEL PISO (ABIERTO)

(a) Utilice un cable de servicio para conectar los terminales 4 (BCL+) y 3 (BCL-) del conector C.

AVISO:

A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.

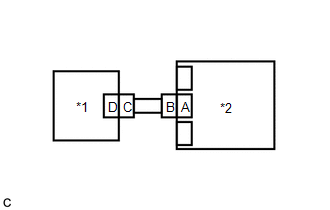

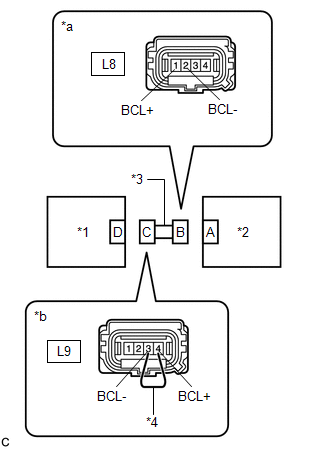

*1

Sensor del airbag trasero izquierdo

*2

Conjunto del sensor del airbag lateral izquierdo

*3

Cable del piso

*4

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral izquierdo)

*b

Vista frontal del conector del mazo de cables

(al sensor del airbag trasero izquierdo)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L8-1 (BCL+) - L8-2 (BCL-)

Siempre

Inferior a 1 Ω

(c) Desconecte el cable de servicio del conector C.

MAL

REEMPLACE EL CABLE DEL PISO

OK

3.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L8-1 (BCL+) - L8-2 (BCL-)

Siempre

1 MΩ o superior

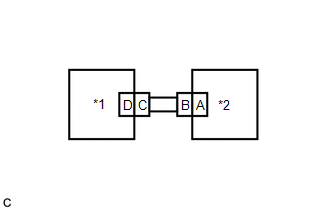

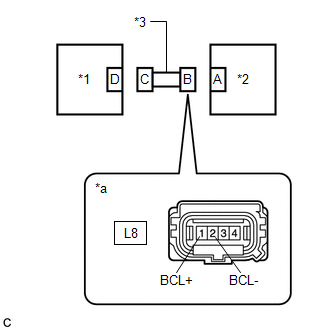

*1

Sensor del airbag trasero izquierdo

*2

Conjunto del sensor del airbag lateral izquierdo

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral izquierdo)

MAL

REEMPLACE EL CABLE DEL PISO

OK

4.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO A B+)

(a) Conecte el cable al terminal negativo (-) de la batería.

*1

Sensor del airbag trasero izquierdo

*2

Conjunto del sensor del airbag lateral izquierdo

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral izquierdo)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

L8-1 (BCL+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

L8-2 (BCL-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(d) Apague el interruptor de encendido.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

MAL

REEMPLACE EL CABLE DEL PISO

OK

5.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO A MASA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L8-1 (BCL+) - Masa de la carrocería

Siempre

1 MΩ o superior

L8-2 (BCL-) - Masa de la carrocería

Siempre

1 MΩ o superior

*1

Sensor del airbag trasero izquierdo

*2

Conjunto del sensor del airbag lateral izquierdo

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral izquierdo)

MAL

REEMPLACE EL CABLE DEL PISO

OK

6.

INSPECCIONE EL MAZO DE CABLES (ABIERTO)

(a) Conecte los conectores que unen el cable del piso y el cable de la puerta delantera izquierda.

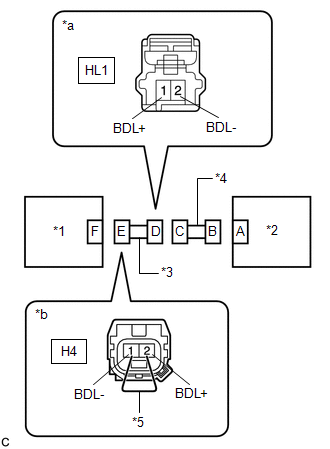

*1

Sensor del airbag lateral de la puerta izquierda

*2

Sensor del airbag trasero izquierdo

*3

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag trasero izquierdo)

*b

Vista frontal del conector del mazo de cables

(al sensor del airbag de la puerta izquierda)

(b) Utilice un cable de servicio para conectar los terminales 2 (BDL+) y 1 (BDL-) del conector E.

AVISO:

A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L9-1 (BDL+) - L9-2 (BDL-)

Siempre

Inferior a 1 Ω

MAL

IR AL PUNTO 16

OK

7.

INSPECCIONE EL MAZO DE CABLES (CORTOCIRCUITO)

(a) Desconecte el cable de servicio del conector E.

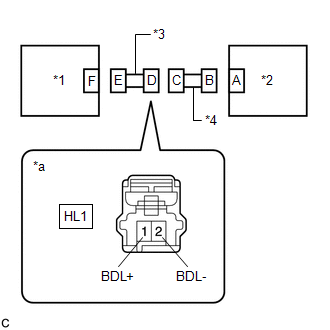

*1

Sensor del airbag lateral de la puerta izquierda

*2

Sensor del airbag trasero izquierdo

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag trasero izquierdo)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L9-1 (BDL+) - L9-2 (BDL-)

Siempre

1 MΩ o superior

MAL

IR AL PUNTO 15

OK

8.

INSPECCIONE EL MAZO DE CABLES (CORTOCIRCUITO A B+)

(a) Conecte el cable al terminal negativo (-) de la batería.

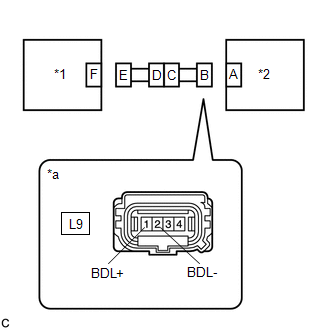

*1

Sensor del airbag lateral de la puerta izquierda

*2

Sensor del airbag trasero izquierdo

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag trasero izquierdo)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

L9-1 (BDL+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

L9-2 (BDL-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(d) Apague el interruptor de encendido.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

MAL

IR AL PUNTO 14

OK

9.

INSPECCIONE EL MAZO DE CABLES (CORTOCIRCUITO A MASA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L9-1 (BDL+) - Masa de la carrocería

Siempre

1 MΩ o superior

L9-2 (BDL-) - Masa de la carrocería

Siempre

1 MΩ o superior

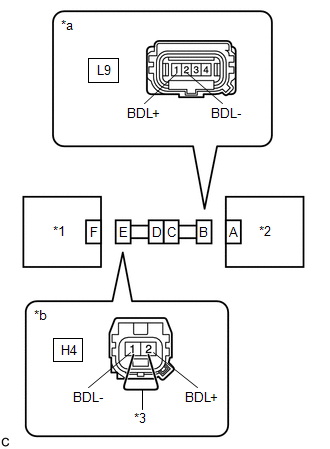

*1

Sensor del airbag lateral de la puerta izquierda

*2

Sensor del airbag trasero izquierdo

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag trasero izquierdo)

MAL

IR AL PUNTO 13

OK

10.

INSPECCIONE EL SENSOR DEL AIRBAG TRASERO IZQUIERDO

(a) Conecte los conectores al conjunto del sensor del airbag lateral izquierdo y al sensor del airbag de la puerta izquierda.

*1

Sensor del airbag trasero derecho

*2

Conjunto del sensor del airbag lateral izquierdo

(b) Intercambie los sensores de los airbags traseros izquierdo y derecho y conécteles los conectores.

(c) Conecte el cable al terminal negativo (-) de la batería.

(d) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(e) Apague el interruptor de encendido.

(f) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(g) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OBSERVACIÓN:

Puede que se emitan otros códigos diferentes a los DTC B1630/23 y B1635/24, pero no estarán relacionados con la inspección actual.

Resultado:

Resultado

Vaya a

Se emite el DTC B1635/24.

A

Se emite el DTC B1630/23.

B

No se emiten los DTC B1630/23 y B1635/24.

C

(h) Apague el interruptor de encendido.

(i) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(j) Vuelva a colocar los sensores de los airbags traseros izquierdo y derecho en su posición original y conécteles los conectores.

B

REEMPLACE EL SENSOR DEL AIRBAG TRASERO IZQUIERDO

C

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

A

11.

INSPECCIONE EL CONJUNTO DEL SENSOR DEL AIRBAG LATERAL IZQUIERDO

(a) Intercambie los conjuntos de los sensores de los airbags laterales izquierdo y derecho y conécteles los conectores.

*1

Conjunto del sensor del airbag lateral derecho

*2

Conjunto del sensor del airbag

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(d) Apague el interruptor de encendido.

(e) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(f) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OBSERVACIÓN:

Puede que se emitan otros códigos diferentes a los DTC B1630/23 y B1635/24, pero no estarán relacionados con la inspección actual.

Resultado:

Resultado

Vaya a

Se emite el DTC B1635/24.

A

Se emite el DTC B1630/23.

B

No se emiten los DTC B1630/23 y B1635/24.

C

(g) Apague el interruptor de encendido.

(h) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(i) Vuelva a colocar el conjunto del sensor de los airbags laterales izquierdo y derecho en la posición original y conecte los conectores.

B

REEMPLACE EL CONJUNTO DEL SENSOR DEL AIRBAG LATERAL IZQUIERDO

C

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

A

12.

COMPRUEBE EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA IZQUIERDA

(a) Desconecte el conector del sensor del airbag lateral de la puerta izquierda.

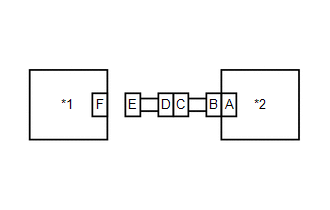

*1

Sensor del airbag lateral de la puerta izquierda

*2

Sensor del airbag trasero izquierdo

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(d) Apague el interruptor de encendido.

(e) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(f) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OK:

No se emite el DTC B1635/24.

OBSERVACIÓN:

Puede que se emitan otros códigos además del DTC B1635/24, pero no estarán relacionados con la inspección actual.

OK

SUSTITUYA EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA IZQUIERDA

MAL

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

13.

INSPECCIONE EL CABLE DE LA PUERTA DELANTERA IZQUIERDA (CORTOCIRCUITO A MASA)

(a) Desconecte el conector del cable de la puerta delantera izquierda del cable del piso.

*1

Sensor del airbag lateral de la puerta izquierda

*2

Sensor del airbag trasero izquierdo

*3

Cable de la puerta delantera izquierda

*4

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al cable de piso)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

HL1-1 (BDL+) - Masa de la carrocería

Siempre

1 MΩ o superior

HL1-2 (BDL-) - Masa de la carrocería

Siempre

1 MΩ o superior

OK

REEMPLACE EL CABLE DEL PISO

MAL

SUSTITUYA EL CABLE DE LA PUERTA DELANTERA IZQUIERDA

14.

INSPECCIONE EL CABLE DE LA PUERTA DELANTERA IZQUIERDA (CORTOCIRCUITO A B+)

(a) Desconecte el conector del cable de la puerta delantera izquierda del cable del piso.

*1

Sensor del airbag lateral de la puerta izquierda

*2

Sensor del airbag trasero izquierdo

*3

Cable de la puerta delantera izquierda

*4

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al cable de piso)

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en posición ON.

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

HL1-1 (BDL+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

HL1-2 (BDL-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

OK

REEMPLACE EL CABLE DEL PISO

MAL

SUSTITUYA EL CABLE DE LA PUERTA DELANTERA IZQUIERDA

15.

INSPECCIONE EL CABLE DE LA PUERTA DELANTERA IZQUIERDA (CORTOCIRCUITO)

(a) Desconecte el conector del cable de la puerta delantera izquierda del cable del piso.

*1

Sensor del airbag lateral de la puerta izquierda

*2

Sensor del airbag trasero izquierdo

*3

Cable de la puerta delantera izquierda

*4

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al cable de piso)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

HL1-1 (BDL+) - HL1-2 (BDL-)

Siempre

1 MΩ o superior

OK

REEMPLACE EL CABLE DEL PISO

MAL

SUSTITUYA EL CABLE DE LA PUERTA DELANTERA IZQUIERDA

16.

INSPECCIONE EL CABLE DE LA PUERTA DELANTERA IZQUIERDA (ABIERTO)

(a) Desconecte el conector del cable de la puerta delantera izquierda del cable del piso.

OBSERVACIÓN:

El cable de servicio ya está introducido en el conector E.

*1

Sensor del airbag lateral de la puerta izquierda

*2

Sensor del airbag trasero izquierdo

*3

Cable de la puerta delantera izquierda

*4

Cable del piso

*5

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al cable de piso)

*b

Vista frontal del conector del mazo de cables

(al sensor del airbag de la puerta izquierda)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

HL1-1 (BDL+) - HL1-2 (BDL-)

Siempre

Inferior a 1 Ω

(c) Desconecte el cable de servicio del conector E.

OK

REEMPLACE EL CABLE DEL PISO

MAL

SUSTITUYA EL CABLE DE LA PUERTA DELANTERA IZQUIERDA

    Avería en el circuito del sensor del airbag trasero derecho (B1630/23)

    Avería en el sistema de clasificación de ocupantes (B1650/32)

    Ver más:

    Toyota Corolla Manual de Taller > CalefacciÓn / Aire Acondicionado: Panel Del Aire Acondicionado (para Sistema De Aire Acondicionado Automático)
    Componentes COMPONENTES ILUSTRACIÓN *1 CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO *2 SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS *3 RETÉN CENTRAL DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS CON EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICI ...

    Toyota Corolla Manual del propetario

    Toyota Corolla Manual de Taller

    © 2021 Copyright www.tocores.net
    0.0184
