DESCRIPCIÓN

El circuito del sensor de colisión lateral derecho (que determina el despliegue del conjunto del airbag lateral del asiento delantero derecho, el conjunto del airbag de cortina derecho y el conjunto del cinturón exterior del asiento delantero derecho) consiste en el conjunto del sensor del airbag, el conjunto del sensor del airbag lateral derecho, el sensor del airbag trasero derecho y el sensor del airbag lateral de la puerta derecha.

El conjunto del sensor del airbag lateral derecho, el sensor del airbag trasero derecho y el sensor del airbag lateral de la puerta derecha detectan los impactos que recibe el vehículo y envían señales al conjunto del sensor del airbag para determinar si los airbags y el pretensor deben desplegarse.

El DTC B1630/23 se memoriza cuando se detecta una avería en el circuito del sensor de colisión lateral derecho.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Modo de prueba/modo de comprobación

B1630/23

Avería en el circuito del sensor del airbag trasero derecho

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea, un cortocircuito a masa, un cortocircuito a B+ o un circuito abierto en el circuito del sensor de colisión lateral derecho.
  • Avería en el conjunto del sensor del airbag lateral derecho
  • Avería en el sensor del airbag trasero derecho
  • Avería en el sensor del airbag lateral de la puerta derecha
  • Avería en el conjunto del sensor del airbag
  • Cable del piso
  • Cable de la puerta delantera derecha
  • Conjunto del sensor del airbag lateral derecho
  • Sensor del airbag trasero derecho
  • Sensor del airbag lateral de la puerta derecha
  • Conjunto del sensor del airbag

No se aplica a al modo de prueba/comprobación.

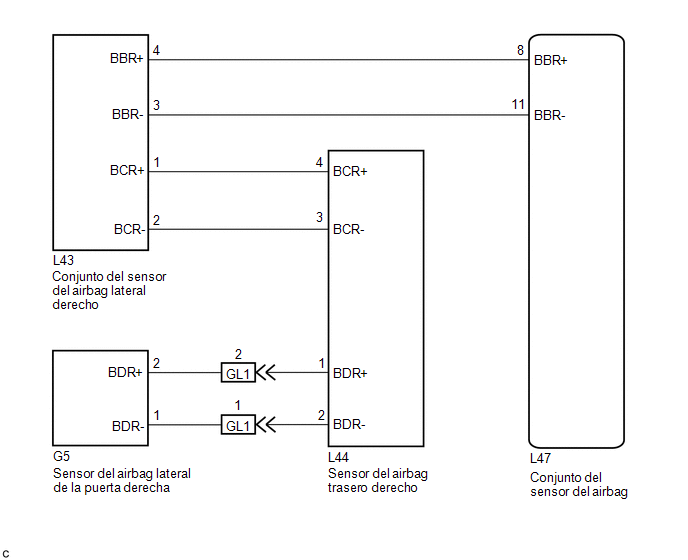

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE LOS CONECTORES

(a) Apague el interruptor de encendido.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores están conectados adecuadamente al conjunto del sensor del airbag lateral derecho, al sensor del airbag trasero derecho y al sensor del airbag lateral de la puerta derecho. Compruebe también si los conectores que unen el cable del piso y el cable de la puerta delantera derecha están bien conectados.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.

(d) Desconecte los conectores del conjunto del sensor del airbag lateral derecho, del sensor del airbag trasero derecho y del sensor del airbag lateral de la puerta derecho. Desconecte también los conectores que unen el cable del piso y el cable de la puerta delantera derecha.

(e) Asegúrese de que los terminales de los conectores no estén dañados.

OK:

Los terminales no están deformados ni dañados.

MAL

REEMPLACE EL MAZO DE CABLES

OK

2.

INSPECCIONE EL CABLE DEL PISO (ABIERTO)

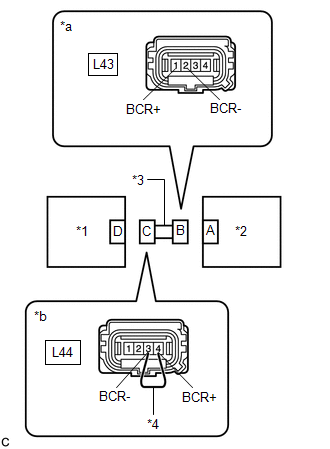

(a) Utilice un cable de servicio para conectar los terminales 4 (BCR+) y 3 (BCR-) del conector C.

AVISO:

A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.

*1

Sensor del airbag trasero derecho

*2

Conjunto del sensor del airbag lateral derecho

*3

Cable del piso

*4

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral derecho)

*b

Vista frontal del conector del mazo de cables

(al sensor del airbag trasero derecho)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L43-1 (BCR+) - L43-2 (BCR-)

Siempre

Inferior a 1 Ω

(c) Desconecte el cable de servicio del conector C.

MAL

REEMPLACE EL CABLE DEL PISO

OK

3.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO)

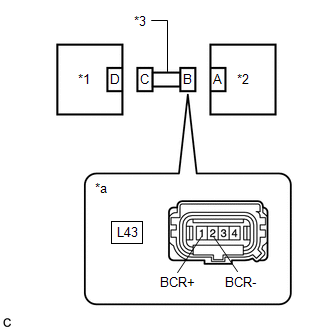

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L43-1 (BCR+) - L43-2 (BCR-)

Siempre

1 MΩ o superior

*1

Sensor del airbag trasero derecho

*2

Conjunto del sensor del airbag lateral derecho

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral derecho)

MAL

REEMPLACE EL CABLE DEL PISO

OK

4.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO A B+)

(a) Conecte el cable al terminal negativo (-) de la batería.

*1

Sensor del airbag trasero derecho

*2

Conjunto del sensor del airbag lateral derecho

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral derecho)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

L43-1 (BCR+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

L43-2 (BCR-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(d) Apague el interruptor de encendido.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

MAL

REEMPLACE EL CABLE DEL PISO

OK

5.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO A MASA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L43-1 (BCR+) - Masa de la carrocería

Siempre

1 MΩ o superior

L43-2 (BCR-) - Masa de la carrocería

Siempre

1 MΩ o superior

*1

Sensor del airbag trasero derecho

*2

Conjunto del sensor del airbag lateral derecho

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral derecho)

MAL

REEMPLACE EL CABLE DEL PISO

OK

6.

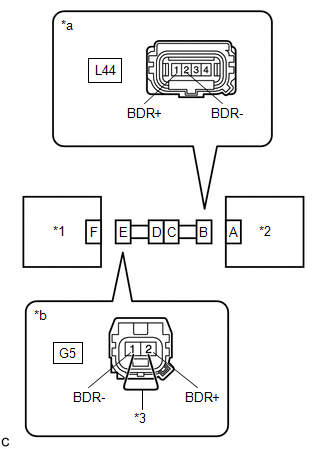

INSPECCIONE EL MAZO DE CABLES (ABIERTO)

(a) Conecte los conectores que unen el cable del piso y el cable de la puerta delantera derecha.

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*3

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag trasero derecho)

*b

Vista frontal del conector del mazo de cables

(al sensor del airbag lateral de la puerta derecha)

(b) Utilice un cable de servicio para conectar los terminales 2 (BDR+) y 1 (BDR-) del conector E.

AVISO:

A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L44-1 (BDR+) - L44-2 (BDR-)

Siempre

Inferior a 1 Ω

MAL

IR AL PUNTO 16

OK

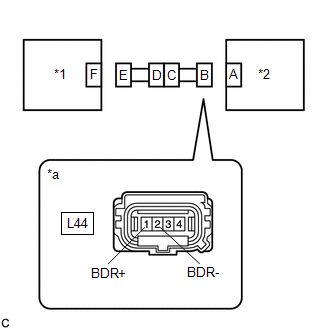

7.

INSPECCIONE EL MAZO DE CABLES (CORTOCIRCUITO)

(a) Desconecte el cable de servicio del conector E.

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag trasero derecho)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L44-1 (BDR+) - L44-2 (BDR-)

Siempre

1 MΩ o superior

MAL

IR AL PUNTO 15

OK

8.

INSPECCIONE EL MAZO DE CABLES (CORTOCIRCUITO A B+)

(a) Conecte el cable al terminal negativo (-) de la batería.

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag trasero derecho)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

L44-1 (BDR+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

L44-2 (BDR-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(d) Apague el interruptor de encendido.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

MAL

IR AL PUNTO 14

OK

9.

INSPECCIONE EL MAZO DE CABLES (CORTOCIRCUITO A MASA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L44-1 (BDR+) - Masa de la carrocería

Siempre

1 MΩ o superior

L44-2 (BDR-) - Masa de la carrocería

Siempre

1 MΩ o superior

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag trasero derecho)

MAL

IR AL PUNTO 13

OK

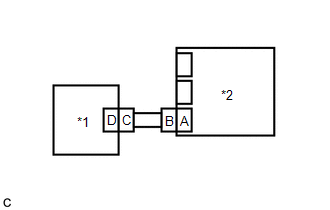

10.

INSPECCIONE EL SENSOR DEL AIRBAG TRASERO DERECHO

(a) Conecte los conectores al conjunto del sensor del airbag lateral derecho y al sensor del airbag lateral de la puerta derecha.

*1

Sensor del airbag trasero izquierdo

*2

Conjunto del sensor del airbag lateral derecho

(b) Intercambie los sensores de los airbags traseros derecho de izquierdo y conécteles los conectores.

(c) Conecte el cable al terminal negativo (-) de la batería.

(d) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(e) Apague el interruptor de encendido.

(f) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(g) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OBSERVACIÓN:

Puede que se emitan otros códigos diferentes a los DTC B1630/23 y B1635/24, pero no estarán relacionados con la inspección actual.

Resultado:

Resultado

Vaya a

Se emite el DTC B1630/23.

A

Se emite el DTC B1635/24.

B

No se emiten los DTC B1630/23 y B1635/24.

C

(h) Apague el interruptor de encendido.

(i) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(j) Vuelva a colocar el sensor de los airbags traseros derecho e izquierdo en la posición original y conécteles los conectores.

B

REEMPLACE EL SENSOR DEL AIRBAG TRASERO DERECHO

C

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

A

11.

INSPECCIONE EL CONJUNTO DEL SENSOR DEL AIRBAG LATERAL DERECHO

(a) Intercambie los conjuntos de los sensores de los airbags laterales derecho e izquierdo y conecte los conectores.

*1

Conjunto del sensor del airbag lateral izquierdo

*2

Conjunto del sensor del airbag

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(d) Apague el interruptor de encendido.

(e) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(f) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OBSERVACIÓN:

Puede que se emitan otros códigos diferentes a los DTC B1630/23 y B1635/24, pero no estarán relacionados con la inspección actual.

Resultado:

Resultado

Vaya a

Se emite el DTC B1630/23.

A

Se emite el DTC B1635/24.

B

No se emiten los DTC B1630/23 y B1635/24.

C

(g) Apague el interruptor de encendido.

(h) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(i) Vuelva a colocar el conjunto del sensor de los airbags laterales derecho e izquierdo en la posición original y conecte los conectores.

B

REEMPLACE EL CONJUNTO DEL SENSOR DEL AIRBAG LATERAL DERECHO

C

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

A

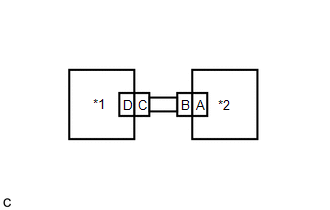

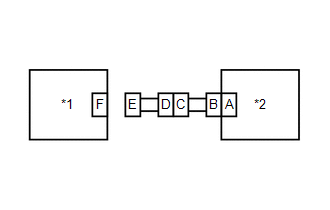

12.

COMPRUEBE EL SENSOR DEL AIRBAG DE LA PUERTA DERECHA

(a) Desconecte el conector del sensor del airbag lateral de la puerta derecha.

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(d) Apague el interruptor de encendido.

(e) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(f) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OK:

No se emite el DTC B1630/23.

OBSERVACIÓN:

Puede que se emitan otros códigos además del DTC B1630/23, pero no estarán relacionados con la inspección actual.

OK

SUSTITUYA EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA DERECHA

MAL

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

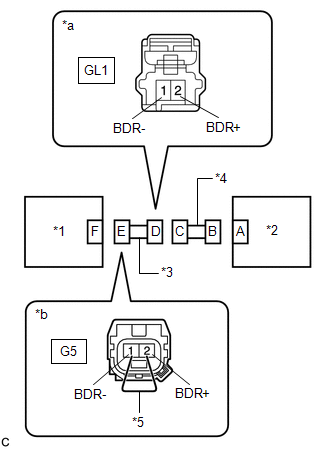

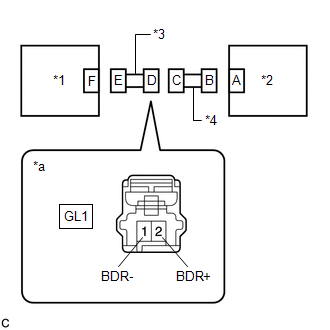

13.

INSPECCIONE EL CABLE DE LA PUERTA DELANTERA DERECHA (CORTOCIRCUITO A MASA)

(a) Desconecte el conector del cable de la puerta delantera derecha del cable del piso.

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*3

Cable de la puerta delantera derecha

*4

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al cable de piso)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

GL1-2 (BDR+) - Masa de la carrocería

Siempre

1 MΩ o superior

GL1-1 (BDR-) - Masa de la carrocería

Siempre

1 MΩ o superior

OK

REEMPLACE EL CABLE DEL PISO

MAL

SUSTITUYA EL CABLE DE LA PUERTA DELANTERA DERECHA

14.

INSPECCIONE EL CABLE DE LA PUERTA DELANTERA DERECHA (CORTOCIRCUITO A B+)

(a) Desconecte el conector del cable de la puerta delantera derecha del cable del piso.

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*3

Cable de la puerta delantera derecha

*4

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al cable de piso)

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en posición ON.

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

GL1-2 (BDR+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

GL1-1 (BDR-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

OK

REEMPLACE EL CABLE DEL PISO

MAL

SUSTITUYA EL CABLE DE LA PUERTA DELANTERA DERECHA

15.

INSPECCIONE EL CABLE DE LA PUERTA DELANTERA DERECHA (CORTOCIRCUITO)

(a) Desconecte el conector del cable de la puerta delantera derecha del cable del piso.

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*3

Cable de la puerta delantera derecha

*4

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al cable de piso)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

GL1-2 (BDR+) - GL1-1 (BDR-)

Siempre

1 MΩ o superior

OK

REEMPLACE EL CABLE DEL PISO

MAL

SUSTITUYA EL CABLE DE LA PUERTA DELANTERA DERECHA

16.

INSPECCIONE EL CABLE DE LA PUERTA DELANTERA DERECHA (ABIERTO)

(a) Desconecte el conector del cable de la puerta delantera derecha del cable del piso.

OBSERVACIÓN:

El cable de servicio ya está introducido en el conector E.

*1

Sensor del airbag lateral de la puerta derecha

*2

Sensor del airbag trasero derecho

*3

Cable de la puerta delantera derecha

*4

Cable del piso

*5

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al cable de piso)

*b

Vista frontal del conector del mazo de cables

(al sensor del airbag lateral de la puerta derecha)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

GL1-2 (BDR+) - GL1-1 (BDR-)

Siempre

Inferior a 1 Ω

(c) Desconecte el cable de servicio del conector E.

OK

REEMPLACE EL CABLE DEL PISO

MAL

SUSTITUYA EL CABLE DE LA PUERTA DELANTERA DERECHA

    Avería en el circuito del sensor del airbag lateral izquierdo (B1625/22)

    Avería en el circuito del sensor del airbag trasero izquierdo (B1635/24)

    Ver más:

    Toyota Corolla Manual de Taller > Sistema De Llave Inteligente (para Función De Entrada): ParÁmetros Personalizados
    PARÁMETROS PERSONALIZADOS PERSONALICE EL SISTEMA DE LLAVE INTELIGENTE (para la función de entrada) OBSERVACIÓN: Se pueden personalizar los siguientes elementos. AVISO: Si el cliente solicita un cambio en una función, asegúrese primero de que es posible personalizar la función. Registre la conf ...

    Toyota Corolla Manual del propetario

    Toyota Corolla Manual de Taller

    © 2021 Copyright www.tocores.net
    0.0181
