Toyota Corolla Manual de Taller: Diagrama Del Sistema

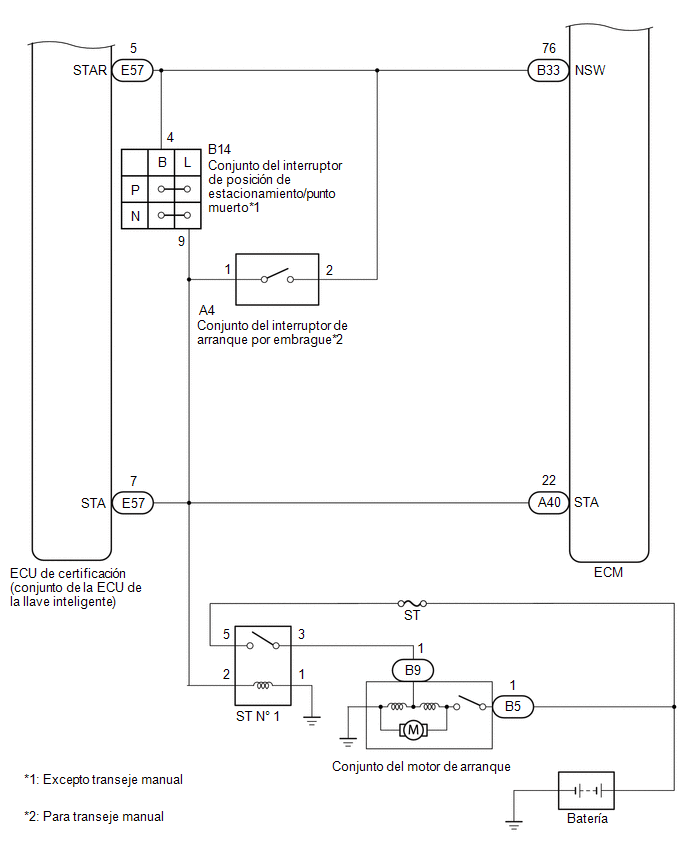

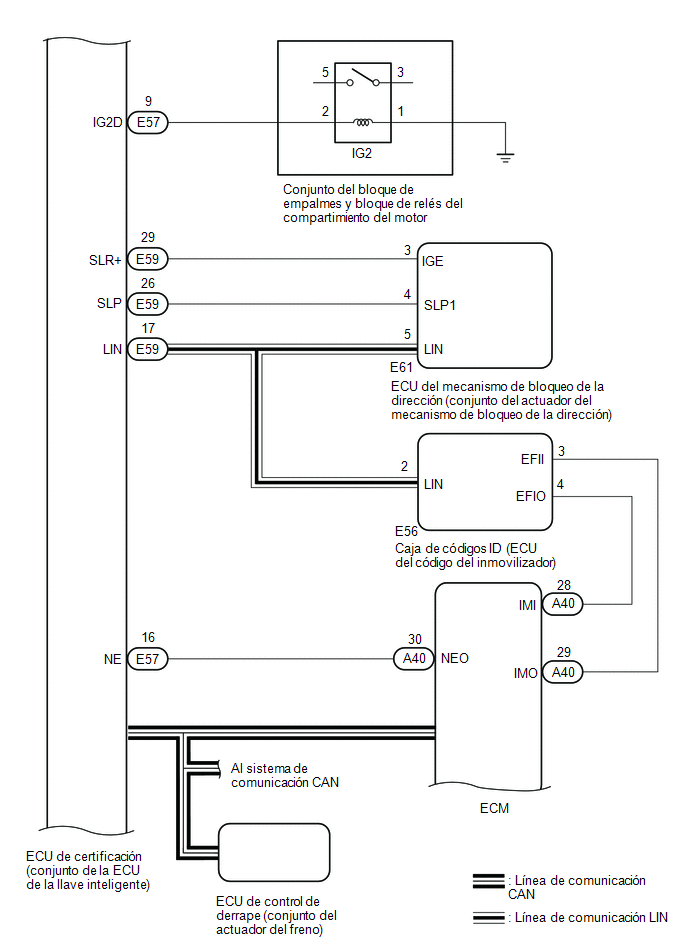

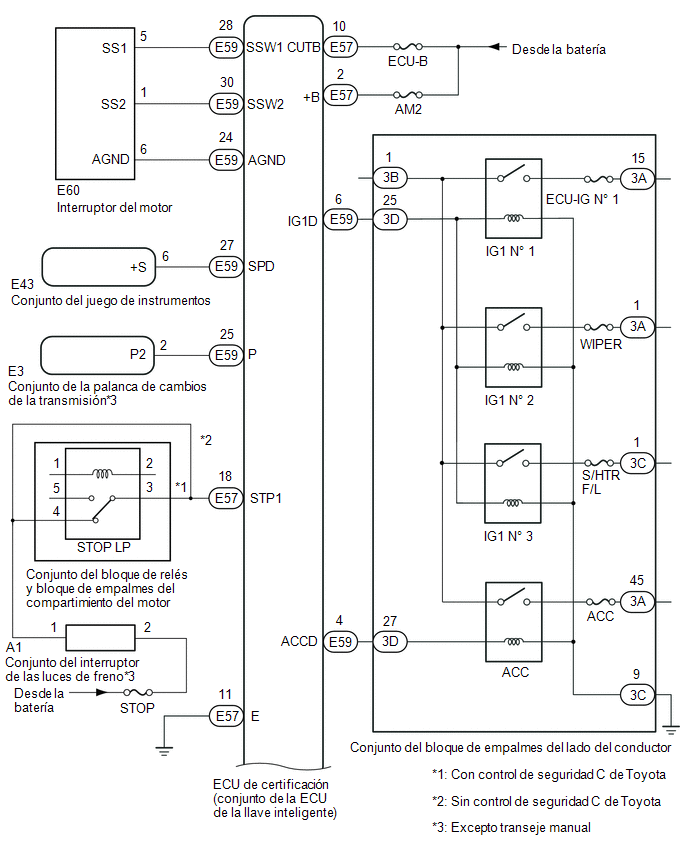

DIAGRAMA DEL SISTEMA

Componente

Descripción

Interruptor del motor

  • Amplificador de la llave transmisora
  • La alimentación se conecta y arranca el motor.
  • Contiene un amplificador de llave transmisora integrado para arrancar el motor cuando el conjunto del transmisor de la llave eléctrica no funciona correctamente a causa de una pila agotada o interferencia de ondas.

ECU de certificación (conjunto de la ECU de la llave inteligente)

  • Cambia el modo de la fuente de alimentación activando los relés ACC e IG.
  • Controla el arranque accionando el relé del motor de arranque.
  • Lleva a cabo la verificación de la llave.
  • Controla la antena de la llave eléctrica (exterior), la antena de la llave eléctrica (interior) y el sensor de bloqueo/desbloqueo de la puerta.
  • Envía comandos de bloqueo/desbloqueo de la puerta de entrada.
  • Emite señales del comando de bloqueo/desbloqueo de la ECU de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección).
  • Envía comandos de activación/desactivación del inmovilizador.
  • Forma el área de detección del sistema de llave inteligente.

ECM

  • Envía una señal que indica que se ha arrancado el motor a la ECU de certificación (conjunto de la ECU de la llave inteligente) cuando se arranca el motor.

Caja de códigos ID (ECU del código del inmovilizador)

  • Recibe señales de comando de la ECU de certificación y envía señales de comando de activación/desactivación del inmovilizador al ECM.
  • Registra códigos para verificación inteligente.

ECU del mecanismo de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección)

  • Recibe señales de comando procedentes de la ECU de certificación (conjunto de la ECU de la llave inteligente) y activa la ECU de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección).
  • Registra códigos para verificación inteligente.

Conjunto del juego de instrumentos

  • Acciona varias advertencias (mensajes en la pantalla de información múltiple*3 o parpadeo o iluminación del indicador de advertencia de la llave*4 y sonidos del avisador acústico del juego de instrumentos) de acuerdo con las señales de comando de la ECU de certificación (conjunto de la ECU de la llave inteligente).
  • Emite una señal de velocidad del vehículo a la ECU de certificación (conjunto de la ECU de la llave inteligente).

Relé IG e ACC

Se enciende y se apaga de acuerdo con la ECU de certificación (conjunto de la ECU de la llave inteligente) y suministra energía eléctrica a cada sistema.

Conjunto del interruptor de las luces de freno*1

Detecta que se ha pisado el pedal del freno (el interruptor está en ON) y emite una señal a la ECU de certificación (conjunto de la ECU de la llave inteligente).

Conjunto del interruptor de arranque por embrague*2

Detecta que se ha pisado el pedal del embrague (el interruptor está en ON) y emite una señal a la ECU de certificación (conjunto de la ECU de la llave inteligente).

Conjunto del interruptor de posición de estacionamiento/punto muerto*1

Transmite la posición de la palanca de cambios a la ECU de certificación (conjunto de la ECU de la llave inteligente)

Conjunto de la palanca de cambios de la transmisión*1

Transmite una señal de cambio a la ECU de certificación (conjunto de la ECU de la llave inteligente).

Conjunto de la antena de la llave eléctrica interior n° 1 (piso delantero)

Conjunto de la antena interior de la llave eléctrica n° 2 (piso trasero)

Envía el código de solicitud desde la ECU de certificación (conjunto de la ECU de la llave inteligente) y forma el área de detección interior del vehículo.

Receptor de control de las puertas

Recibe el código del sistema de llave inteligente/código del sistema inalámbrico que envía el subconjunto del transmisor de la llave eléctrica y la envía a la ECU de certificación (conjunto de la ECU de la llave inteligente).

Subconjunto del transmisor de la llave eléctrica

Envía el código ID cuando se recibe una señal de solicitud.

  • *1: Excepto transeje manual
  • *2: Para transeje manual
  • *3: Con pantalla de información múltiple (modelos con pantalla de puntos) o con pantalla de información múltiple (tipo color)
  • *4: Con pantalla de información múltiple (modelos con pantalla segmento)
