UBICACIÓN DE LAS PIEZAS

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO (excepto para transeje manual)

*2

CONJUNTO DEL MOTOR DE ARRANQUE

*3

ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

*4

ECM

*5

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE ECU-B

- FUSIBLE AM2

- FUSIBLE ST

- RELÉ ST N° 1

- RELÉ IG2

-

-

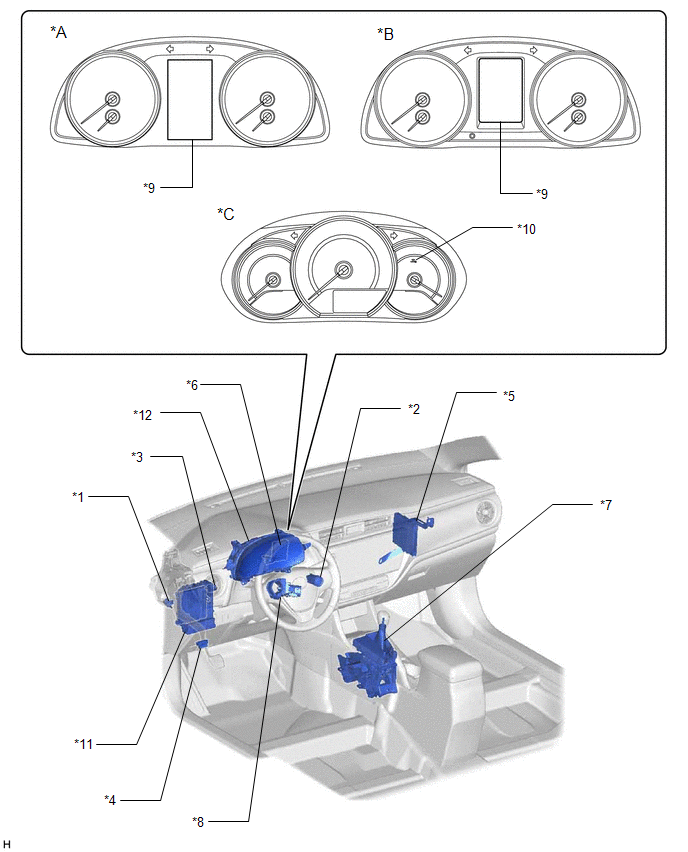

ILUSTRACIÓN

*A

con pantalla de información múltiple (tipo color)

*B

Con pantalla de información múltiple (modelos con pantalla de puntos)

*C

Para la pantalla de información múltiple (LCD segmentada)

-

-

*1

CONJUNTO DEL INTERRUPTOR DE ACTIVACIÓN DEL EMBRAGUE (para Transeje manual)

*2

INTERRUPTOR DEL MOTOR

*3

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO (excepto para transeje manual)

*4

DLC3

*5

ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

*6

CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR)

*7

CONJUNTO DE LA PALANCA DE CAMBIOS DE LA TRANSMISIÓN (excepto para transeje manual)

*8

ECU DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN (CONJUNTO DEL ACTUADOR DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN)

*9

PANTALLA DE INFORMACIÓN MÚLTIPLE

- INDICADOR DE ADVERTENCIA DE LA LLAVE

*10

INDICADOR DE ADVERTENCIA DE LA LLAVE

*11

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE ECU-IG N° 1

- FUSIBLE WIPER

- FUSIBLE S/HTR F/L

- FUSIBLE ACC

- FUSIBLE STOP (excepto para transeje manual)

- RELÉ IG1 N° 1

- RELÉ IG1 N° 2

- RELÉ IG1 N° 3

- RELÉ ACC

*12

CONJUNTO DEL JUEGO DE INSTRUMENTOS
