Toyota Corolla Manual de Taller: El indicador luminoso de seguridad no parpadea

DESCRIPCIÓN

  • El conjunto de la ECU de la llave transmisora hace que parpadee el indicador luminoso de seguridad (conjunto de las luces testigo) cuando se activa el inmovilizador (la llave no está en el cilindro de la llave de encendido).
  • La ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) hace que parpadee el indicador luminoso de seguridad (conjunto de las luces testigo) cuando el sistema antirrobo se encuentra en el estado de preparación del armado o en el estado de alarma en funcionamiento.*

    *: Con sistema antirrobo

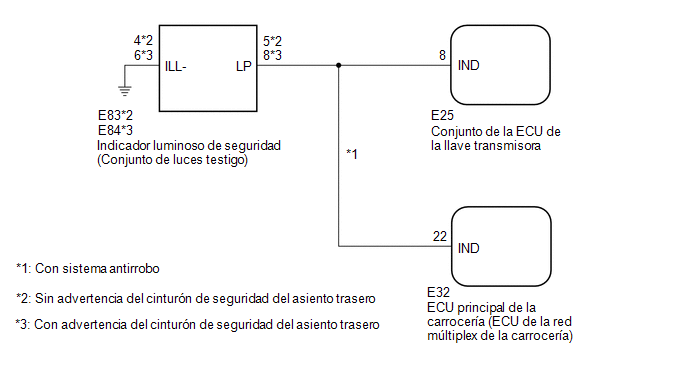

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si se sustituye el conjunto de la ECU de la llave transmisora, consulte Registro.

Haga clic aquí

PROCEDIMIENTO

1.

COMPROBACIÓN DEL SISTEMA

(a) Revise las especificaciones del vehículo.

Resultado:

Resultado

Vaya a

Sin sistema antirrobo

A

Con sistema antirrobo

B

B

IR AL PUNTO 5

A

2.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (INDICADOR DE SEGURIDAD)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Immobiliser / Active Test.

(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Body Electrical > Immobiliser > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

Security Indicator

Indicador de seguridad

OFF/ON

-

Body Electrical > Immobiliser > Active Test

Pantalla del tester

Security Indicator

OK:

El indicador luminoso de seguridad se puede activar o desactivar con el Techstream.

OK

SUSTITUYA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA

MAL

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA - INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO))

(a) Desconecte el conector E25 del conjunto de la ECU de la llave transmisora.

(b) Desconecte el conector E83*1 o E84*2 del indicador luminoso de seguridad (conjunto de las luces testigo).

  • *1: Sin advertencia del cinturón de seguridad del asiento trasero
  • *2: Con advertencia del cinturón de seguridad del asiento trasero

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Sin advertencia del cinturón de seguridad del asiento trasero

Conexión del tester

Estado

Valor especificado

E83-5 (LP) - E25-8 (IND)

Siempre

Inferior a 1 Ω

E83-4 (ILL-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

E83-5 (LP) - Masa de la carrocería

Siempre

10 kΩ o superior

E25-8 (IND) - Masa de la carrocería

Siempre

10 kΩ o superior

Con advertencia del cinturón de seguridad del asiento trasero

Conexión del tester

Estado

Valor especificado

E84-8 (LP) - E25-8 (IND)

Siempre

Inferior a 1 Ω

E84-6 (ILL-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

E84-8 (LP) - Masa de la carrocería

Siempre

10 kΩ o superior

E25-8 (IND) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.

INSPECCIONE EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA (TERMINAL IND)

(a) Conecte el conector E25 del conjunto de la ECU de la llave transmisora.

(b) Mida la tensión y los impulsos en función de los valores de la tabla siguiente.

OK:

Sin advertencia del cinturón de seguridad del asiento trasero

Conexión del tester

Estado

Valor especificado

E83-5 (LP) - Masa de la carrocería

El conjunto del transmisor de control de las puertas no se encuentra en el cilindro de la llave de encendido

Generación de impulsos

Conjunto del transmisor de control de las puertas en el cilindro de la llave de encendido

Inferior a 1 V

Sin advertencia del cinturón de seguridad del asiento trasero

Conexión del tester

Estado

Valor especificado

E84-8 (LP) - Masa de la carrocería

El conjunto del transmisor de control de las puertas no se encuentra en el cilindro de la llave de encendido

Generación de impulsos

Conjunto del transmisor de control de las puertas en el cilindro de la llave de encendido

Inferior a 1 V

OK

SUSTITUYA EL INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)

MAL

SUSTITUYA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA

5.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (INDICADOR DE SEGURIDAD)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Immobiliser or Main Body / Active Test.

(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Body Electrical > Immobiliser > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

Security Indicator

Indicador de seguridad

ON/OFF

-

Body Electrical > Immobiliser > Active Test

Pantalla del tester

Security Indicator

Body Electrical > Main Body > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

Security Indicator

Indicador de seguridad

ON/OFF

-

Body Electrical > Main Body > Active Test

Pantalla del tester

Security Indicator

Resultado:

Resultado

Vaya a

El funcionamiento del indicador luminoso de seguridad es normal al realizar la prueba activa de "Main Body" e "Immobiliser"

A

  • El funcionamiento del indicador luminoso de seguridad no es normal al realizar la prueba activa de "Immobiliser"
  • El funcionamiento del indicador luminoso de seguridad es normal al realizar la prueba activa de "Main Body"

B

  • El funcionamiento del indicador luminoso de seguridad es normal al realizar la prueba activa de "Immobiliser"
  • El funcionamiento del indicador luminoso de seguridad no es normal al realizar la prueba activa de "Main Body"

C

El funcionamiento del indicador luminoso de seguridad no es normal al realizar la prueba activa de "Main Body" e "Immobiliser"

D

B

IR AL PUNTO 7

C

IR AL PUNTO 8

D

IR AL PUNTO 9

A

6.

INSPECCIONE EL FUNCIONAMIENTO DEL INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)

(a) Cuando el inmovilizador está activado, compruebe que el indicador luminoso de seguridad parpadea.*1

OK:

El indicador luminoso de seguridad parpadea con normalidad.

(b) Cuando el sistema antirrobo esté en estado de preparación del armado, compruebe que el indicador luminoso de seguridad está encendido.*2

Haga clic aquí

OK:

El indicador luminoso de seguridad está encendido.

Resultado:

Resultado

Vaya a

El resultado de *1 y *2 es OK

A

*1 indica NG (*2 indica OK)

B

*2 es NG (*1 es OK)

C

El resultado de *1 y *2 es NG

D

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

SUSTITUYA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA

C

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

D

SUSTITUYA EL INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)

7.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LAS LUECES TESTIGO) - CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA)

(a) Desconecte el conector E83*1 o E84*2 del indicador luminoso de seguridad (conjunto de las luces testigo).

  • *1: Sin advertencia del cinturón de seguridad del asiento trasero
  • *2: Con advertencia del cinturón de seguridad del asiento trasero

(b) Desconecte el conector E25 del conjunto de la ECU de la llave transmisora.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Sin advertencia del cinturón de seguridad del asiento trasero

Conexión del tester

Estado

Valor especificado

E25-8 (IND) - E83-5 (LP)

Siempre

Inferior a 1 Ω

E25-8 (IND) - Masa de la carrocería

Siempre

10 kΩ o superior

E83-5 (LP) - Masa de la carrocería

Siempre

10 kΩ o superior

Con advertencia del cinturón de seguridad del asiento trasero

Conexión del tester

Estado

Valor especificado

E25-8 (IND) - E84-8 (LP)

Siempre

Inferior a 1 Ω

E25-8 (IND) - Masa de la carrocería

Siempre

10 kΩ o superior

E84-8 (LP) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

8.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LAS LUCES TESTIGO) - ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA))

(a) Desconecte el conector E83*1 o E84*2 del indicador luminoso de seguridad (conjunto de las luces testigo).

  • *1: Sin advertencia del cinturón de seguridad del asiento trasero
  • *2: Con advertencia del cinturón de seguridad del asiento trasero

(b) Desconecte el conector E32 de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Sin advertencia del cinturón de seguridad del asiento trasero

Conexión del tester

Estado

Valor especificado

E32-22 (IND) - E83-5 (LP)

Siempre

Inferior a 1 Ω

E32-22 (IND) - Masa de la carrocería

Siempre

10 kΩ o superior

E83-5 (LP) - Masa de la carrocería

Siempre

10 kΩ o superior

Sin advertencia del cinturón de seguridad del asiento trasero

Conexión del tester

Estado

Valor especificado

E32-22 (IND) - E84-8 (LP)

Siempre

Inferior a 1 Ω

E32-22 (IND) - Masa de la carrocería

Siempre

10 kΩ o superior

E84-8 (LP) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

9.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LAS LUCES TESTIGO) - ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA))

(a) Desconecte el conector E83*1 o E84*2 del indicador luminoso de seguridad (conjunto de las luces testigo).

  • *1: Sin advertencia del cinturón de seguridad del asiento trasero
  • *2: Con advertencia del cinturón de seguridad del asiento trasero

(b) Desconecte el conector E32 de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Sin advertencia del cinturón de seguridad del asiento trasero

Conexión del tester

Estado

Valor especificado

E25-8 (IND) - E83-5 (LP)

Siempre

Inferior a 1 Ω

E32-22 (IND) - E83-5 (LP)

Siempre

Inferior a 1 Ω

E83-4 (ILL-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

E25-8 (IND) - Masa de la carrocería

Siempre

10 kΩ o superior

E83-5 (LP) - Masa de la carrocería

Siempre

10 kΩ o superior

Con advertencia del cinturón de seguridad del asiento trasero

Conexión del tester

Estado

Valor especificado

E25-8 (IND) - E84-8 (LP)

Siempre

Inferior a 1 Ω

E32-22 (IND) - E84-8 (LP)

Siempre

Inferior a 1 Ω

E84-6 (ILL-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

E25-8 (IND) - Masa de la carrocería

Siempre

10 kΩ o superior

E84-8 (LP) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

10.

SUSTITUYA EL INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)

(a) Sustituya temporalmente la luz del indicador de seguridad (conjunto de luces testigo) por una nueva o en buen estado.

Haga clic aquí

(b) Cuando se activa el inmovilizador o el sistema antirrobo se encuentra en el estado de preparación del armado, compruebe que el indicador luminoso de seguridad parpadea.

OK:

El indicador luminoso de seguridad parpadea.

OK

FIN (EL INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO) ESTABA DEFECTUOSO)

MAL

11.

SUSTITUYA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA

(a) Sustituya temporalmente el conjunto de la ECU de la llave transmisora por uno nuevo o en buen estado.

Haga clic aquí

AVISO:

Se requiere el registro del código de la llave para reemplazar el conjunto de la ECU de la llave transmisora, consulte el apartado Registro.

Haga clic aquí

(b) Cuando se activa el inmovilizador o el sistema antirrobo se encuentra en el estado de preparación del armado, compruebe que el indicador luminoso de seguridad parpadea.

OK:

El indicador luminoso de seguridad parpadea.

OK

FIN (CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA DEFECTUOSO)

MAL

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

    No es posible registrar la llave

    Sistema De Llave Inteligente (para Función De Arranque)
