Toyota Corolla Manual de Taller: Avería del velocímetro

DESCRIPCIÓN

El conjunto del juego de instrumentos recibe señales de velocidad del vehículo desde el conjunto del actuador del freno (ECU de control de derrape) a través del sistema de comunicación CAN. El sensor de velocidad detecta la velocidad de la rueda y envía las señales adecuadas al conjunto del actuador del freno (ECU de control de derrape). El conjunto del actuador del freno (ECU de control de derrape) suministra alimentación al sensor de velocidad del vehículo. El conjunto del actuador del freno (ECU de control de derrape) detecta las señales de velocidad del vehículo basándose en los impulsos de tensión.

OBSERVACIÓN:

  • Los factores que inciden en la velocidad indicada del vehículo incluyen el tamaño, inflado y grado de desgaste del neumático. La velocidad indicada en el velocímetro tiene un margen de error admisible. Se pueden realizar pruebas con el Techstream. Para más detalles acerca de la prueba y el margen de error, consulte la tabla de referencia.

    Haga clic aquí

  • Si el circuito del sensor de velocidad del vehículo presenta una avería, el conjunto del actuador del freno (ECU de control de derrape) memoriza los DTC. Localice la avería en el sistema de control de estabilidad del vehículo.

    Haga clic aquí

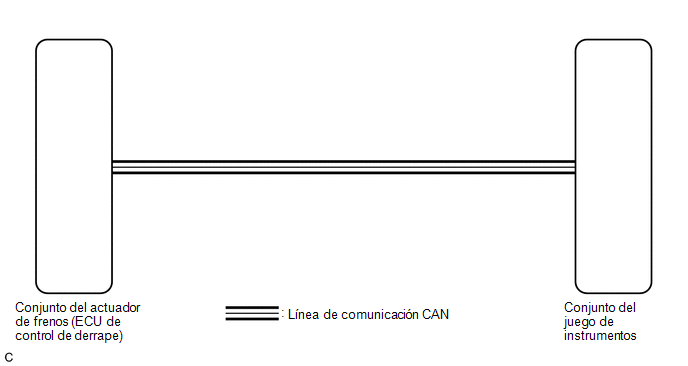

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si la velocidad del vehículo se encuentra fuera del rango permitido al realizar la prueba, lleve a cabo la inspección en el vehículo.

Haga clic aquí

OBSERVACIÓN:

Antes de iniciar la inspección siguiente, compruebe el tamaño y la presión de aire de los neumáticos.

PROCEDIMIENTO

1.

INSPECCIONE EL SISTEMA DE COMUNICACIONES CAN

(a) Compruebe si se han emitido DTC de comunicación CAN.

Con ECU de pasarela central: Haga clic aquí

Sin ECU de pasarela central: Haga clic aquí

Resultado:

Resultado

Vaya a

No se emiten los DTC del sistema de comunicaciones CAN.

A

Se emiten los DTC del sistema de comunicación CAN.

B

B

VAYA AL SISTEMA DE COMUNICACIONES CAN

A

2.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (FUNCIONAMIENTO DEL VELOCÍMETRO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Active Test.

(e) Compruebe el funcionamiento en la siguiente tabla.

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

Speed Meter Operation

Velocímetro

  • OFF, 0, 40, 80, 120 mph*1
  • OFF, 0, 40, 80, 120, 160, 200, 240 km/h*2

Hay una desviación de los valores que aparecen en la pantalla del velocímetro (rango de control → pantalla del velocímetro)

Referencia mph*1:
  • 40 → 39.7 a 42.5
  • 80 → 80.6 a 83.8
  • 120 → 121.6 a 124.8
Referencia km/h*2:
  • 40 → 38.9 a 43.4
  • 80 → 79.7 a 84.7
  • 120 → 120.7 a 125.7
  • 160 → 161.8 a 166.8
  • 200 → 202.9 a 207.9
  • *1: Para el velocímetro con unidades imperiales para la escala principal
  • *2: Para el velocímetro con unidades métricas para la escala principal
Body Electrical > Combination Meter > Active Test

Pantalla del tester

Speed Meter Operation

OK:

La indicación del velocímetro es normal.

MAL

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

OK

3.

COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC del sistema de control de estabilidad del vehículo.

Haga clic aquí

Chassis > ABS/VSC/TRAC > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite ningún DTC.

A

Se emiten códigos DTC.

B

B

VAYA AL SISTEMA DE CONTROL DE ESTABILIDAD DEL VEHÍCULO

A

4.

LEA EL VALOR INDICADO EN EL TECHSTREAM (VELOCIDAD DEL VEHÍCULO, VELOCÍMETRO DEL VEHÍCULO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús:

(1) Para ABS/VSC/TRAC: Chassis / ABS/VSC/TRAC / Data List.

(2) Para el juego de instrumentos: Body Electrical / Combination Meter / Data List.

(e) Compruebe los valores en la siguiente tabla.

Chassis > ABS/VSC/TRAC > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Vehicle Speed

Lectura del sensor de velocidad máxima de la rueda

Mín.: 0 km/h (0 mph), máx.: 326 km/h (202 mph)

Vehículo parado: 0 km/h (0 mph)

Cuando se conduce a velocidad constante: No hay grandes variaciones

Chassis > ABS/VSC/TRAC > Data List

Pantalla del tester

Vehicle Speed

Body Electrical > Combination Meter > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Vehicle Speed Meter

Velocidad del vehículo

Mín.: 0 km/h (0 mph), máx.: 255 km/h (158 mph)

Casi el mismo valor que la velocidad real del vehículo

-

Body Electrical > Combination Meter > Data List

Pantalla del tester

Vehicle Speed Meter

Resultado:

Resultado

Vaya a

Los valores de la lista de datos de las ECU coinciden.

A

Los valores de la lista de datos de las ECU no coinciden.

B

OBSERVACIÓN:

  • Cuando los valores de la lista de datos de las ECU coinciden, es posible que haya una avería interna en el conjunto del juego de instrumentos.
  • Cuando los valores de la lista de datos de las ECU no coinciden, es posible que haya una avería en la señal de salida del conjunto del actuador del freno (ECU de control de derrape) o una avería interna en el conjunto del juego de instrumentos.
A

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

B

5.

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Sustituya el conjunto del juego de instrumentos por uno nuevo o por otro que funcione correctamente.

Haga clic aquí

OK:

El funcionamiento del velocímetro vuelve a ser normal.

OK

FIN DE LA INSPECCIÓN

MAL

SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO (ECU DE CONTROL DE DERRAPE)

    No funciona nada en el juego de instrumentos
