Toyota Corolla Manual de Taller: Sensor Del Ángulo De DirecciÓn

Toyota Corolla Manual de Taller / Frenos / Sistemas De Control DinÁmico / Control De Frenos / Sensor Del Ángulo De DirecciÓn

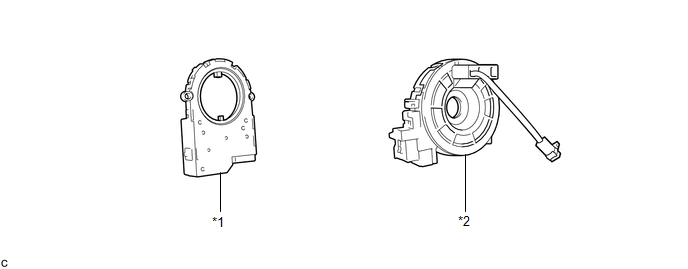

Componentes

COMPONENTES

ILUSTRACIÓN

*1

SENSOR DE DIRECCIÓN

*2

SUBCONJUNTO DEL CABLE ESPIRAL

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si el subconjunto del cable espiral y el sensor de dirección están averiados, sustitúyalos por un nuevo subconjunto de cable espiral con sensor.

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

Haga clic aquí

2. EXTRAIGA EL SENSOR DE DIRECCIÓN

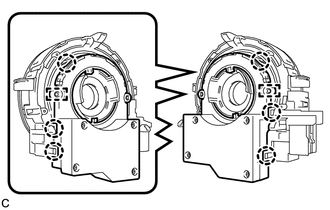

(a) Suelte las 6 garras y los 2 pasadores para extraer el sensor de dirección del subconjunto del cable espiral.

AVISO:

Procure no dañar las garras y los pasadores en el subconjunto del cable espiral.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Hay instalada una clavija de fijación en el nuevo sensor de dirección. No extraiga la clavija de fijación antes de instalar el sensor de dirección en el subconjunto del cable espiral.

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL

Haga clic aquí

2. INSTALE EL SENSOR DE DIRECCIÓN

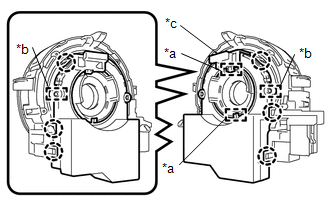

(a) Alinee los 2 pasadores y las 2 guías, y coloque las 6 garras para instalar el sensor de dirección en el subconjunto del cable espiral.

AVISO:

  • No extraiga la clavija de fijación antes de instalar el sensor de dirección en el subconjunto del cable espiral.
  • Tenga cuidado de no dañar los pasadores del subconjunto del cable espiral y de las guías del sensor de dirección.
  • El subconjunto del cable espiral se puede girar más de 30° aunque el interbloqueo esté enganchado. Por lo tanto, asegúrese de que las dos guías están alineadas correctamente al instalar el sensor de dirección al subconjunto del cable espiral.

*a

Guía

*b

Pasador

*c

Clavija de fijación

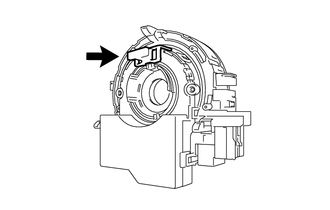

(b) Extraiga pasador de fijación del sensor de dirección.

3. INSTALE EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

Haga clic aquí

    InstalaciÓn
