Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR

(a) Quite los 3 tornillos <B>.

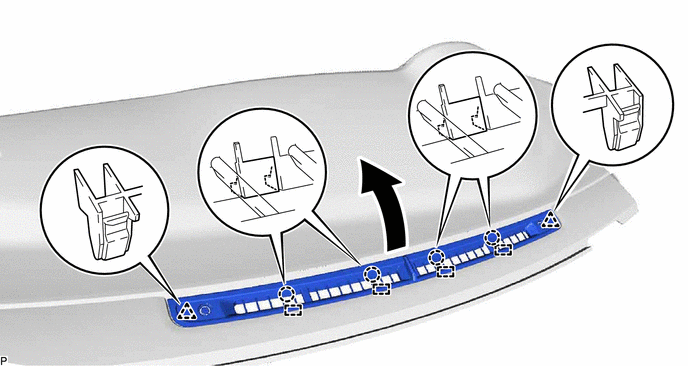

(b) Desenganche las 6 guías y extraiga el conjunto de la boquilla del desescarchador de la forma indicada en la ilustración.

2. EXTRAIGA EL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 1

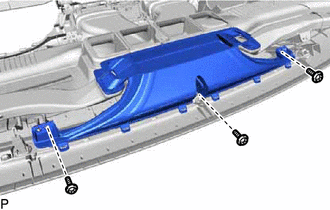

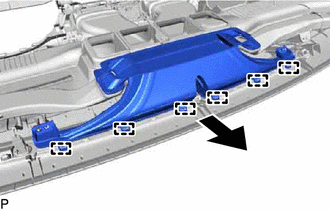

(a) Extraiga los 4 tornillos <B> y el conducto n° 1 que une la calefacción al difusor.

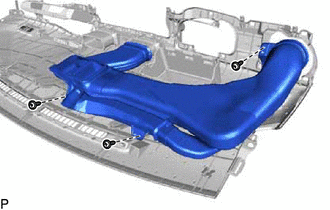

3. EXTRAIGA EL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 2

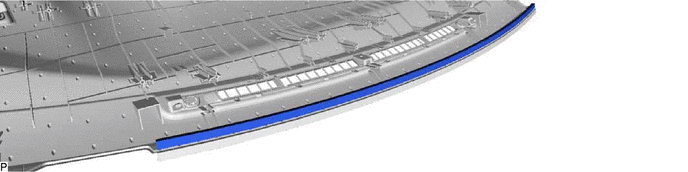

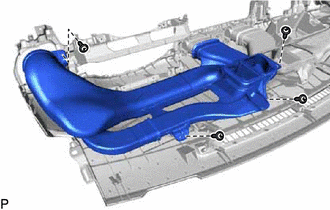

(a) Extraiga los 3 tornillos <B> y el conducto n° 2 que une la calefacción al difusor.

4. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

Haga clic aquí

5. EXTRAIGA EL TERMISTOR DEL ENFRIADOR (SENSOR SOLAR) (para sistema de aire acondicionado automático)

Haga clic aquí

6. EXTRAIGA EL SENSOR DE CONTROL AUTOMÁTICO DE LUCES (con sistema de control automático de luces)

Haga clic aquí

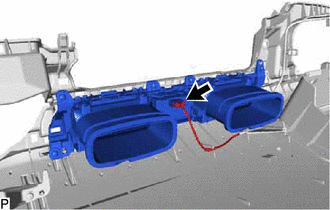

7. EXTRAIGA EL CONJUNTO DEL DIFUSOR CENTRAL DEL PANEL DE INSTRUMENTOS

(a) Desconecte el conector.

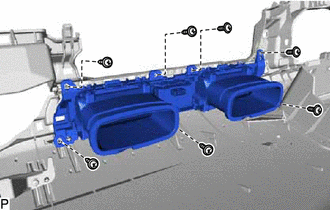

(b) Extraiga los 7 tornillos <B> y el conjunto del difusor central del panel de instrumentos.

8. EXTRAIGA EL AMORTIGUADOR DEL PANEL DE INSTRUMENTOS N° 2

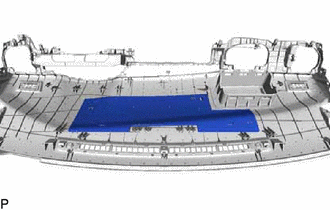

(a) Extraiga el amortiguador n° 2 del panel de instrumentos.

9. EXTRAIGA EL CONJUNTO DE LA ANTENA DE NAVEGACIÓN (con sistema de navegación)

Haga clic aquí

10. EXTRAIGA EL CABLE N° 2 DEL PANEL DE INSTRUMENTOS (para sistema de aire acondicionado manual)

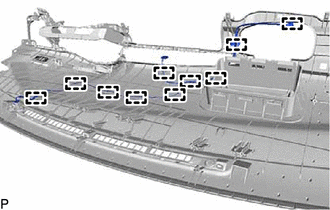

(a) Desenganche las 10 abrazaderas y extraiga el cable del panel de instrumentos n° 2.

11. EXTRAIGA EL CABLE N° 2 DEL PANEL DE INSTRUMENTOS (para sistema de aire acondicionado automático)

(a) Desenganche las 12 abrazaderas y extraiga el cable del panel de instrumentos n° 2.

12. EXTRAIGA EL AMORTIGUADOR DEL PANEL DE INSTRUMENTOS N° 1

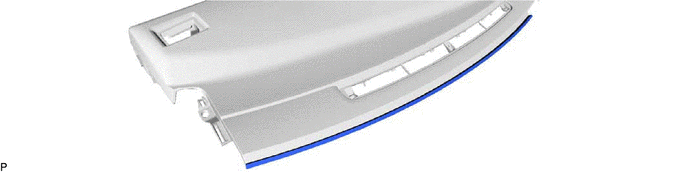

(a) Extraiga el amortiguador n° 1 del panel de instrumentos.

(b) Extraiga el amortiguador n° 1 del panel de instrumentos.

13. EXTRAIGA LA BOQUILLA DEL DESESCARCHADOR LATERAL N° 2

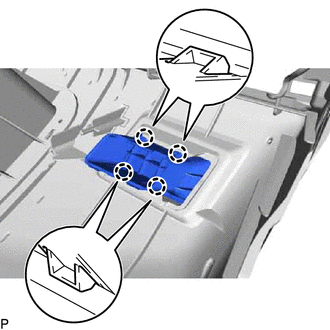

(a) Desenganche las 4 garras y extraiga la boquilla del desescarchador lateral n° 2.

14. EXTRAIGA LA BOQUILLA DEL DESESCARCHADOR LATERAL N° 1

OBSERVACIÓN:

Siga los mismos procedimientos descritos para la boquilla del desescarchador lateral n° 2.

15. EXTRAIGA EL EMBELLECEDOR N° 1 DE LA BOQUILLA DEL DESESCARCHADOR

(a) Desenganche las 4 garras, los 2 clips y las 4 guías y extraiga el embellecedor de la boquilla del desescarchador n° 1 como se muestra en la ilustración.

    ExtracciÓn

    Montaje
