Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

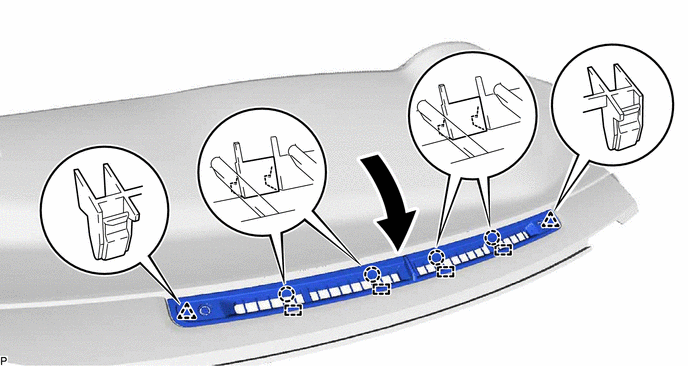

1. INSTALE EL EMBELLECEDOR N° 1 DE LA BOQUILLA DEL DESESCARCHADOR

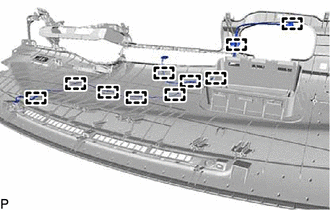

(a) Enganche las 4 guías, los 2 clips y las 4 garras y coloque el embellecedor de la boquilla del desescarchador n° 1 como se muestra en la ilustración.

2. INSTALE LA BOQUILLA DEL DESESCARCHADOR LATERAL N° 2

(a) Enganche las 4 garras e instale la boquilla del desescarchador lateral n° 2.

3. INSTALE LA BOQUILLA DEL DESESCARCHADOR LATERAL N° 1

OBSERVACIÓN:

Siga los mismos procedimientos descritos para la boquilla del desescarchador lateral n° 2.

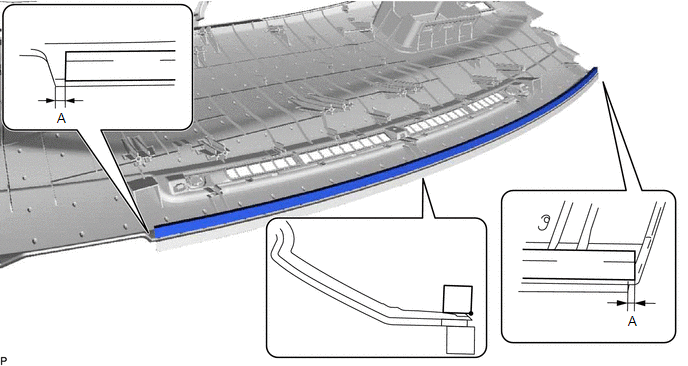

4. INSTALE EL AMORTIGUADOR DEL PANEL DE INSTRUMENTOS N° 1

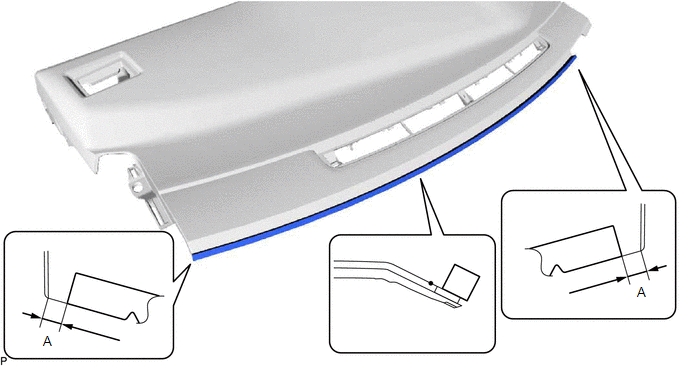

(a) Instale un nuevo amortiguador n° 1 del panel de instrumentos, como se observa en la ilustración.

OBSERVACIÓN:

Instale el amortiguador n° 1 del panel de instrumentos de modo que las dimensiones se encuentran dentro de los valores estándar que se muestran en la ilustración.

Tamaño estándar

Área

Dimensiones

A

0 a 10 mm (0 a 0.394 pulg.)

(b) Instale un nuevo amortiguador n° 1 del panel de instrumentos, como se observa en la ilustración.

OBSERVACIÓN:

Instale el amortiguador n° 1 del panel de instrumentos de modo que las dimensiones se encuentran dentro de los valores estándar que se muestran en la ilustración.

Tamaño estándar

Área

Dimensiones

A

0 a 10 mm (0 a 0.394 pulg.)

5. INSTALE EL CABLE N° 2 DEL PANEL DE INSTRUMENTOS (para sistema de aire acondicionado manual)

(a) Enganche las 10 abrazaderas e instale el cable del panel de instrumentos n° 2.

6. INSTALE EL CABLE N° 2 DEL PANEL DE INSTRUMENTOS (para sistema de aire acondicionado automático)

(a) Enganche las 12 abrazaderas e instale el cable del panel de instrumentos n° 2.

7. INSTALE EL CONJUNTO DE LA ANTENA DE NAVEGACIÓN (con sistema de navegación)

Haga clic aquí

8. INSTALE EL AMORTIGUADOR DEL PANEL DE INSTRUMENTOS N° 2

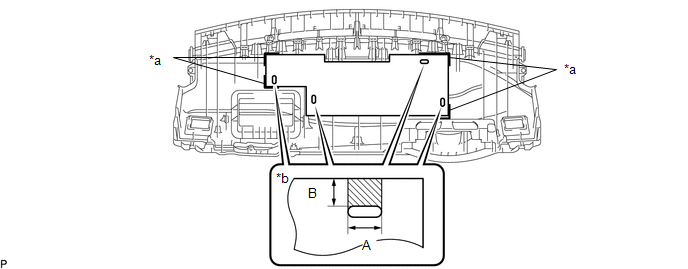

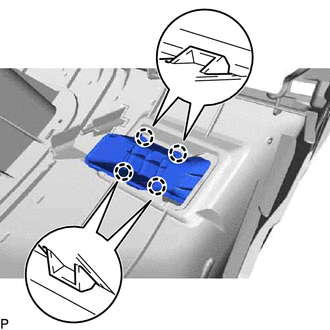

(a) Utilice adhesivo caliente derretido para instalar un nuevo amortiguador en el panel de instrumentos n° 2.

*a

Marca

*b

Zona de aplicación del adhesivo caliente derretido

OBSERVACIÓN:

Instale el amortiguador n° 2 del panel de instrumentos de manera que esté dentro de las marcas indicadas en la ilustración.

Tamaño estándar

Área

Dimensiones

A

30 mm (1.18 pulg.)

B

25 mm (0.984 pulg.)

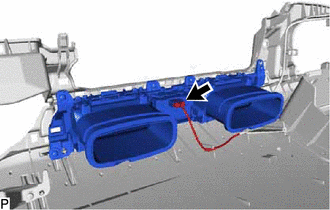

9. INSTALE EL CONJUNTO DEL DIFUSOR CENTRAL DEL PANEL DE INSTRUMENTOS

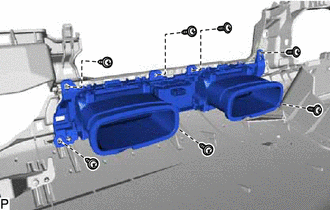

(a) Instale el conjunto del difusor central del panel de instrumentos con los 7 tornillos <B>.

(b) Conecte el conector.

10. COLOQUE EL SENSOR DE CONTROL AUTOMÁTICO DE LUCES (con sistema de control automático de luces)

Haga clic aquí

11. INSTALE EL TERMISTOR DEL ENFRIADOR (SENSOR SOLAR) (para sistema de aire acondicionado automático)

Haga clic aquí

12. INSTALE EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

Haga clic aquí

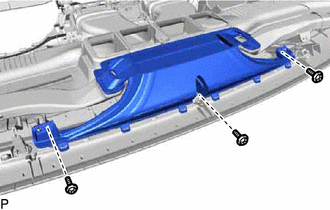

13. INSTALE EL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 2

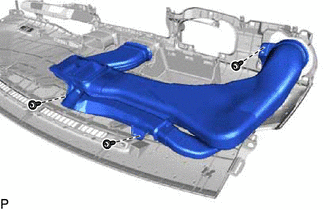

(a) Instale el conducto n° 2 de la calefacción al difusor con los 3 tornillos <B>.

14. INSTALE EL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 1

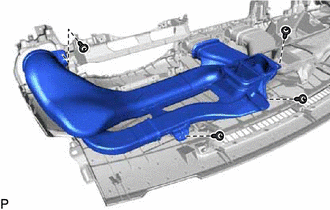

(a) Instale el conducto n° 1 de la calefacción al difusor con los 4 tornillos <B>.

15. INSTALE EL CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR

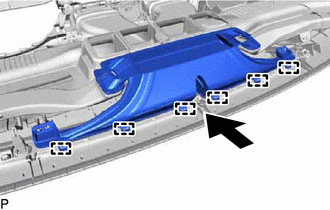

(a) Enganche las 6 guías como se muestra en la ilustración.

(b) Instale el conjunto de la boquilla del desescarchador con los 3 tornillos <B>.

    Desmontaje

    InstalaciÓn
