Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

Haga clic aquí

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

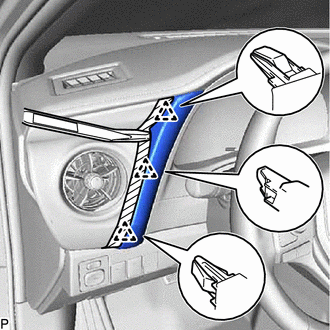

3. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPÓ N° 1

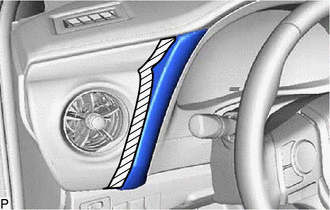

(a) Ponga cinta adhesiva en la zona indicada en la ilustración.

Cinta protectora

(b) Utilice un extractor de molduras para desenganchar los 3 clips y extraiga la cubierta del grupo de instrumentos n° 1.

4. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

(a) Desconecte la banda protectora de la guarnición de la apertura de la puerta delantera izquierda.

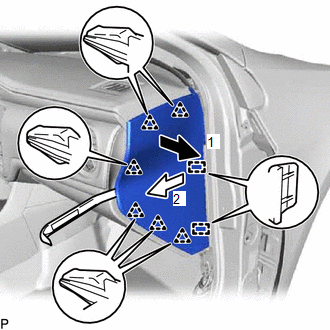

5. EXTRAIGA LA PARTE IZQUIERDA DEL PANEL DE INSTRUMENTOS

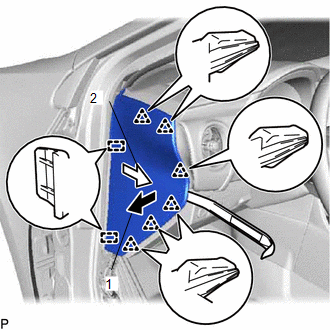

(a) Utilice un extractor de molduras para desenganchar los 6 clips en la dirección indicada por la flecha (1).

(b) Tire del panel lateral izquierdo de los instrumentos en la dirección indicada por la flecha (2) para desenganchar las 2 guías y extraiga el panel lateral de instrumentos izquierdo.

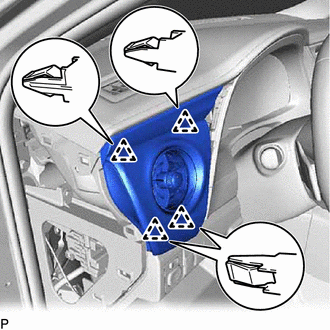

6. EXTRAIGA EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS N° 1

(a) Desenganche los 4 clips y extraiga el conjunto del difusor n° 1 del panel de instrumentos.

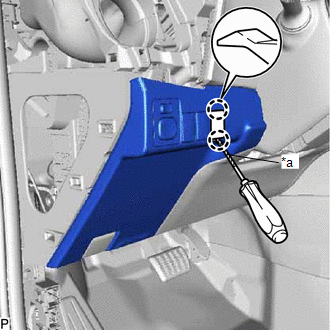

7. EXTRAIGA LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

(a) Desenganche las 2 garras con un destornillador y saque la cubierta. OBSERVACIÓN: Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

*a Cinta protectora

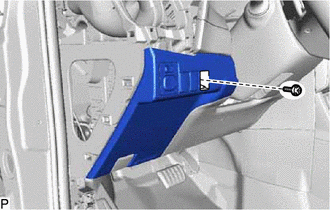

(b) Extraiga el tornillo <B>.

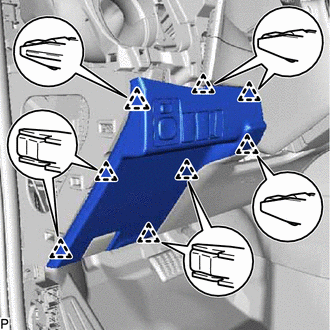

(c) Desenganche los 8 clips.

(d) Desconecte cada conector y extraiga la cubierta de apertura de la caja de fusibles.

8. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

(a) Tire del subconjunto de la moldura de acabado del grupo de instrumentos central en la dirección indicada por la flecha (1) para desenganchar los 8 clips.

(b) Tire del subconjunto de la moldura de acabado del grupo de instrumentos central en la dirección indicada por la flecha (2) para desenganchar la guía.

(c) Desconecte cada conector para extraer el subconjunto central del panel de acabado del panel de instrumentos.

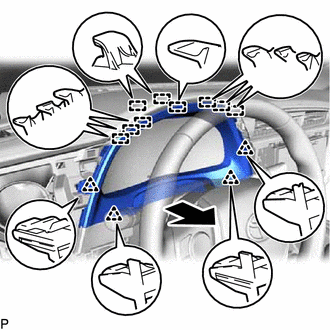

9. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

(a) Desenganche los 4 clips y las 9 guías y extraiga el conjunto del panel de acabado del grupo de instrumentos como se muestra en la ilustración.

10. EXTRAIGA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

Haga clic aquí

11. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR DEL MONTANTE DELANTERO IZQUIERDO

Haga clic aquí

12. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA

(a) Desconecte la banda protectora de la guarnición de la apertura de la puerta delantera derecha.

13. EXTRAIGA EL PANEL LATERAL DERECHO DEL PANEL DE INSTRUMENTOS

(a) Utilice un extractor de molduras para desenganchar los 6 clips en la dirección indicada por la flecha (1).

(b) Tire del panel lateral derecho de los instrumentos en la dirección indicada por la flecha (2) para desenganchar las 2 guías y extraiga el panel de instrumentos lateral derecho.

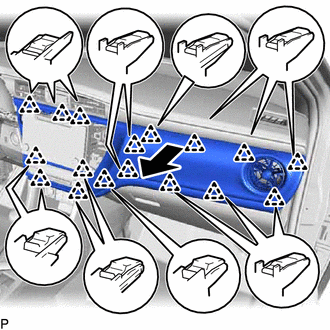

14. EXTRAIGA EL SUBCONJUNTO DEL PANEL DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS

(a) Desenganche los 17 clips y extraiga el subconjunto de la moldura de acabado del panel de instrumentos como se muestra en la ilustración.

15. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR DEL MONTANTE DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

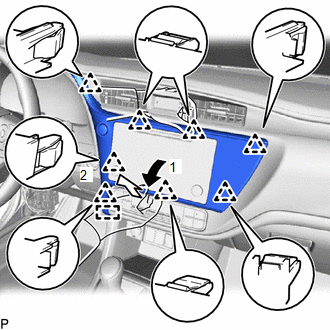

16. EXTRAIGA LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS

(a) Utilice un extractor de molduras para desenganchar las 6 garras y los 7 clips y extraiga la moldura de acabado del grupo de instrumentos central.

17. DESCONECTE EL CABLE DEL PANEL DE INSTRUMENTOS N° 2

Haga clic aquí

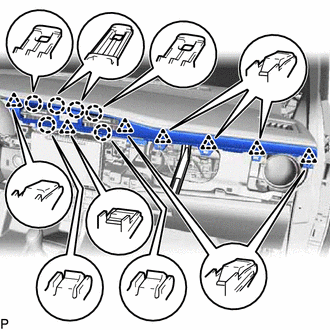

18. EXTRAIGA EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

(a) Desconecte los conectores.

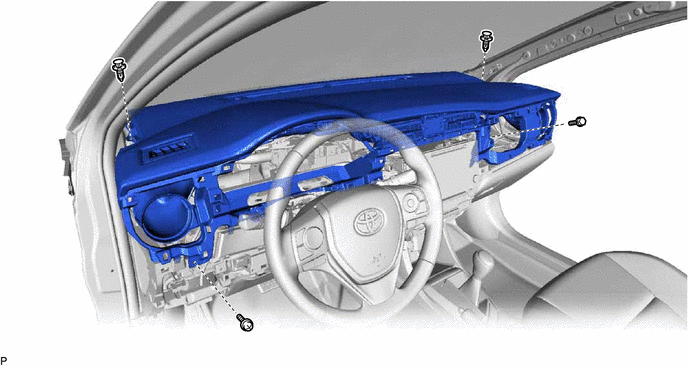

(b) Extraiga el perno <A>, el tornillo <B> y los 2 clips.

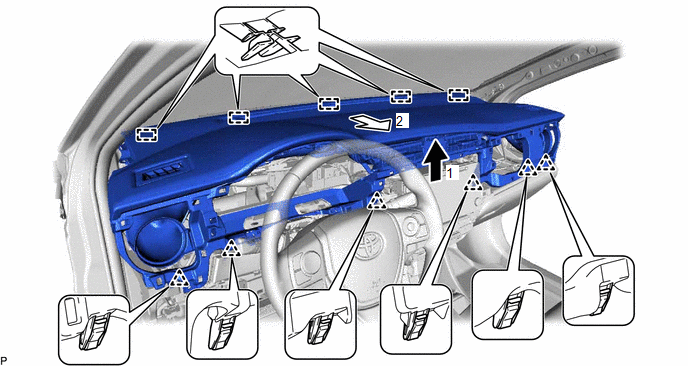

(c) Tire de la parte superior del conjunto del panel de instrumentos en la dirección indicada por la flecha (1) para desenganchar los 6 clips.

(d) Tire de la parte superior del conjunto del panel de instrumentos en la dirección indicada por la flecha (2) para desenganchar las 5 guías y extraiga la parte superior del conjunto del panel de instrumentos.
