Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO DERECHO

Haga clic aquí

2. INSTALE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO DERECHO

(a) Enganche la guía e instale el conjunto del cinturón de seguridad interior central del asiento trasero derecho con el perno.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

(b) Asegúrese de que el ELR se bloquea.

AVISO:

La comprobación debe realizarse con el conjunto del cinturón de seguridad interior central del asiento trasero derecho instalado.

(1) Con el conjunto del cinturón de seguridad interior central del asiento trasero derecho instalado, asegúrese de que se bloquea cuando se tira de él rápidamente.

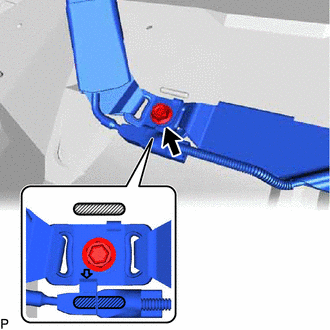

(c) Conecte el perno con el anclaje del piso del conjunto del cinturón de seguridad interior central del asiento trasero derecho.

Parte saliente

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

AVISO:

  • Instale el conjunto del cinturón de seguridad interior central del asiento trasero derecho con la parte del anclaje que tiene la flecha orientada hacia la parte delantera del vehículo.
  • No permita que la pieza de anclaje del conjunto del cinturón de seguridad interior central del asiento trasero derecho y las piezas sobresalientes del panel del piso se superpongan.

(d) Con advertencia del cinturón de seguridad del asiento trasero:

(1) Conecte el conector.

3. INSTALE EL SUBCONJUNTO DEL SOPORTE DE ANCLAJE CRUZADO (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

4. INSTALE EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE

Haga clic aquí

5. COLOQUE LA TAPA DEL ORIFICIO DE LA BANDA DE LA GUARNICIÓN DE LA BANDEJA DE EQUIPAJE

Haga clic aquí

6. COLOQUE EL CONJUNTO DEL EMBELLECEDOR LATERAL INTERIOR IZQUIERDO DEL TECHO

Haga clic aquí

7. COLOQUE EL CONJUNTO DEL EMBELLECEDOR INTERIOR DERECHO DEL TECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

8. INSTALE EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

Haga clic aquí

9. INSTALE EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

10. INSTALE EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado izquierdo)

Haga clic aquí

11. INSTALE EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

12. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

13. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

Haga clic aquí

14. COLOQUE EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

15. INSTALE EL ESTRIBO DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

16. INSTALE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO

(a) Sin advertencia del cinturón de seguridad del asiento trasero:

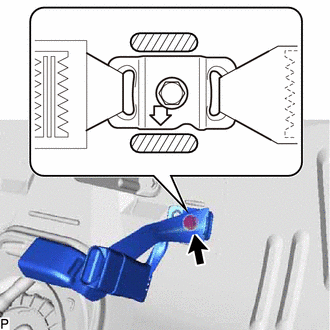

(1) Instale el conjunto del cinturón de seguridad interior central del asiento trasero izquierdo con el perno.

Parte saliente

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

AVISO:

  • Instale el conjunto del cinturón de seguridad interior central del asiento trasero izquierdo con la parte del anclaje que tiene la flecha orientada hacia la parte delantera del vehículo.
  • No permita que la pieza de anclaje del conjunto del cinturón de seguridad interior central del asiento trasero izquierdo y las piezas sobresalientes del panel del piso se superpongan.

(b) Con advertencia del cinturón de seguridad del asiento trasero:

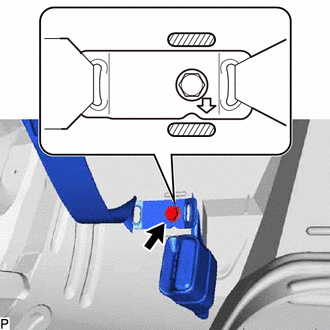

(1) Instale el conjunto del cinturón de seguridad interior central del asiento trasero izquierdo con el perno.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

AVISO:

  • Instale el conjunto del cinturón de seguridad interior central del asiento trasero izquierdo con la parte del anclaje que tiene la flecha orientada hacia la parte delantera del vehículo.
  • No permita que la pieza de anclaje del conjunto del cinturón de seguridad interior central del asiento trasero izquierdo y las piezas sobresalientes del panel del piso se superpongan.

Parte saliente

(2) Conecte el conector.

17. INSTALE EL SUBCONJUNTO DEL SOPORTE DE ANCLAJE CRUZADO (para el lado izquierdo)

Haga clic aquí

18. INSTALE EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas no extraíble)

Haga clic aquí

19. INSTALE EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas extraíble)

Haga clic aquí
