INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO DERECHO

(a) Inspeccione la función ELR.

(1) Antes de instalar el conjunto del cinturón de seguridad interior central del asiento trasero derecho, revise la función ELR.

AVISO:

No desmonte el retractor.

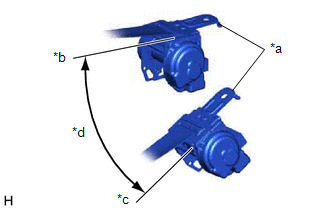

*a

Retractor

*b

Desbloquear

*c

Bloquear

*d

45°

(2) Si la inclinación del retractor es de 15° como máximo, compruebe si el cinturón puede sacarse del retractor. Si la inclinación del retractor es superior a 45°, compruebe si el cinturón queda bloqueado.

Si el resultado no es el especificado, sustituya el conjunto del cinturón de seguridad interior central del asiento trasero derecho.

(b) Inspeccione el interruptor de la hebilla.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

Cinturón de seguridad del asiento trasero derecho desabrochado

Inferior a 1 Ω

1 - 2

Cinturón de seguridad trasero derecho abrochado

10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del cinturón de seguridad interior central del asiento trasero derecho.

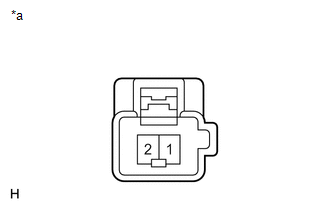

*a

Componente no conectado al mazo de cables

(Conjunto del cinturón de seguridad interior central del asiento trasero derecho)

2. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

Cinturón de seguridad del asiento central trasero desabrochado

Inferior a 1 Ω

1 - 2

Cinturón de seguridad central trasero abrochado

10 kΩ o superior

3 - 4

Cinturón de seguridad del asiento trasero izquierdo desabrochado

Inferior a 1 Ω

3 - 4

Cinturón de seguridad trasero izquierdo abrochado

10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del cinturón de seguridad interior central del asiento trasero izquierdo.

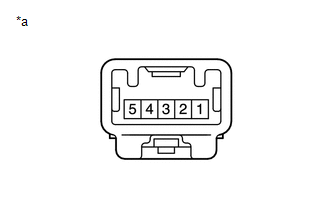

*a

Componente no conectado al mazo de cables

(Conjunto del cinturón de seguridad interior central del asiento trasero izquierdo)
