Toyota Corolla Manual de Taller: Cerradura De La Puerta Del Compartimiento De Equipajes

Toyota Corolla Manual de Taller / Interior del vehículo / Cerradura De La Puerta / Cerradura De La Puerta Del Compartimiento De Equipajes

Componentes

COMPONENTES

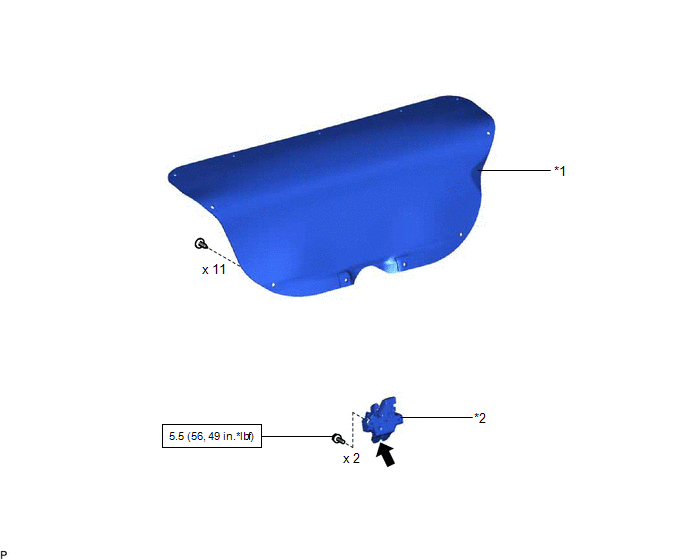

ILUSTRACIÓN

*1

CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*2

CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Grasa multiusos

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí .

2. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Con sistema inalámbrico de cierre centralizado de puertas:

(1) Desconecte el conector.

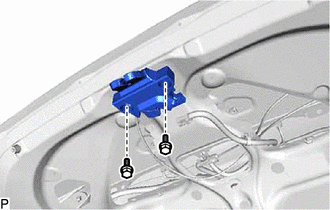

(b) Extraiga los 2 pernos y desconecte el conjunto de la cerradura de la puerta del compartimiento de equipajes.

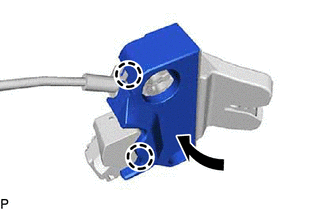

(c) Desenganche las 2 garras como se muestra en la ilustración.

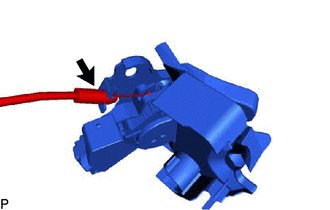

(d) Desconecte el subconjunto del cable de control de bloqueo de la puerta del compartimiento de equipajes y extraiga el conjunto de la cerradura de la puerta del compartimiento de equipajes.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Compruebe el funcionamiento del motor de bloqueo de la puerta.

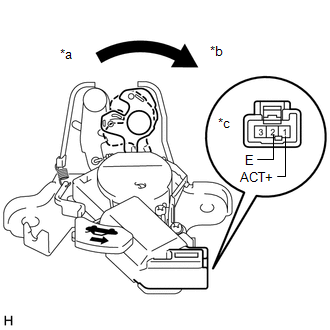

(1) Cambie la cerradura de la puerta a la posición de cierre (bloqueo).

*a

Cierre (bloqueo)

*b

Apertura (desbloqueo)

*c

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta del compartimiento de equipajes)

(2) Aplique tensión de la batería al motor de cierre de la puerta y compruebe su funcionamiento.

OK:

Estado

Resultado

Terminal positivo (+) de la batería → Terminal 1 (ACT+)

Terminal negativo (-) de la batería → Terminal 2 (E)

Función de apertura (desbloqueo) del motor de bloqueo de la puerta del compartimiento de equipajes

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta del compartimiento de equipajes.

(b) Compruebe el funcionamiento del interruptor de la luz de cortesía de la puerta del compartimiento de equipajes.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

2 (E) - 3 (D+)

Cerrada (bloqueada)

10 kΩ o superior

2 (E) - 3 (D+)

Abierta (desbloqueada)

Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta del compartimiento de equipajes.

*a

Cierre (bloqueo)

*b

Apertura (desbloqueo)

*c

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta del compartimiento de equipajes)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Aplique grasa multiusos en las piezas deslizantes del conjunto de la cerradura de la puerta del compartimiento de equipajes.

(b) Conecte el subconjunto del cable de control del dispositivo de bloqueo de la puerta del compartimiento de equipajes.

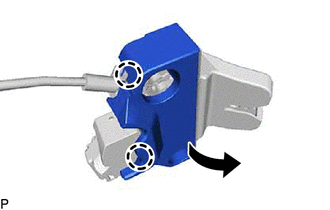

(c) Enganche las 2 garras como se muestra en la ilustración.

(d) Instale el conjunto de la cerradura de la puerta del compartimiento de equipajes con los 2 pernos.

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

(e) Con sistema inalámbrico de cierre centralizado de puertas:

(1) Conecte el conector.

2. INSTALE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí .
