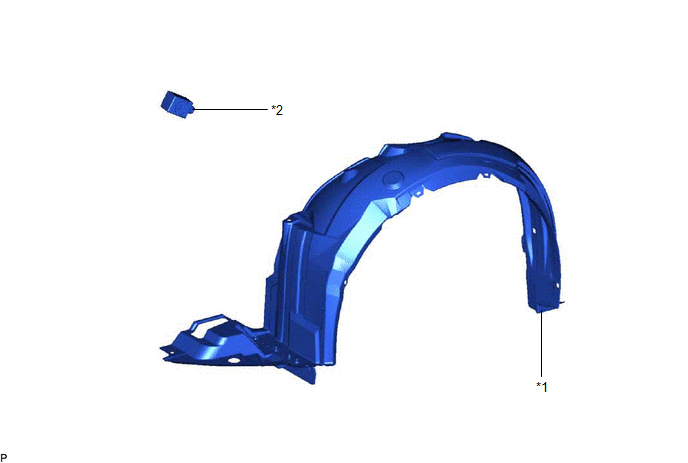

Componentes COMPONENTES ILUSTRACIÓN ![]()
ExtracciÓn EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA LA RUEDA DELANTERA IZQUIERDA 2. EXTRAIGA EL REVESTIMIENTO DE LA ALETA DELANTERA IZQUIERDA OBSERVACIÓN: Siga el mismo procedimiento que en el lado derecho. Haga clic aquí 3. EXTRAIGA EL AVISADOR ACÚSTICO DEL SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS

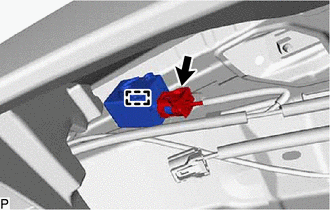

(b) Desenganche la abrazadera y extraiga el avisador acústico del sistema inalámbrico de cierre centralizado de puertas. InstalaciÓn INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL AVISADOR ACÚSTICO DEL SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS (a) Enganche la abrazadera para instalar el avisador acústico del sistema inalámbrico de cierre centralizado de puertas. (b) Conecte el conector. 2. COLOQUE EL REVESTIMIENTO DE LA ALETA DELANTERA IZQUIERDA OBSERVACIÓN: Siga el mismo procedimiento que en el lado derecho. Haga clic aquí 3. INSTALE LA RUEDA DELANTERA IZQUIERDA Haga clic aquí |
