INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN AVISO: Al extraer la válvula de expansión del enfriador por sí misma, asegúrese de instalar un nuevo perno en el subconjunto del tubo de aspiración B. PROCEDIMIENTO 1. INSTALE LA VÁLVULA DE EXPANSIÓN DEL ENFRIADOR (a) Aplique bastante aceite de compresor a las 2 juntas tóricas nuevas y a la superficie de montaje de la válvula de expansión del enfriador. Aceite del compresor: ND-OIL 8 o equivalente (b) Instale las 2 juntas tóricas en el subconjunto n° 1 del evaporador del enfriador. (c) Utilice una llave hexagonal de 4 mm para instalar la válvula de expansión del enfriador con los 2 pernos hexagonales. Torque: 3.5 N·m {36 kgf·cm, 31 in·lbf} 2. CONECTE EL CONJUNTO DEL ACCESORIO Y EL TUBO DEL AIRE ACONDICIONADO Haga clic aquí 3. CONECTE EL SUBCONJUNTO DEL TUBO DE ASPIRACIÓN "B" (a) Retire la cinta de vinilo del subconjunto del tubo de aspiración B. (b) Aplique suficiente aceite de compresor a una junta tórica nueva y a la superficie de fijación del subconjunto del tubo de aspiración "B". Aceite del compresor: ND-OIL 8 o equivalente (c) Coloque la junta tórica en el subconjunto del tubo de aspiración "B". (d) Conecte el subconjunto B del tubo de aspiración.

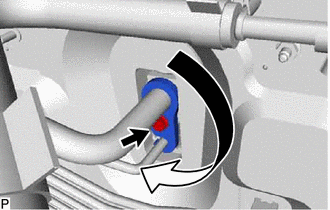

(f) Introduzca con firmeza la unión de tubería en el orificio correspondiente e instale el nuevo perno. Torque: 9.8 N·m {100 kgf·cm, 87 in·lbf} 4. CARGUE EL SISTEMA DE AIRE ACONDICIONADO CON REFRIGERANTE Haga clic aquí 5. CALIENTE EL MOTOR Haga clic aquí 6. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE Haga clic aquí |
