Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Al extraer la válvula de expansión del enfriador por sí misma, asegúrese de instalar una nueva válvula de expansión del enfriador y un nuevo perno en el subconjunto del tubo de aspiración B.

PROCEDIMIENTO

1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACIÓN

Haga clic aquí

2. DESCONECTE EL SUBCONJUNTO DEL TUBO DE ASPIRACIÓN "B"

Haga clic aquí

3. DESCONECTE EL CONJUNTO DEL ACCESORIO Y EL TUBO DEL AIRE ACONDICIONADO

Haga clic aquí

4. EXTRAIGA LA VÁLVULA DE EXPANSIÓN DEL ENFRIADOR

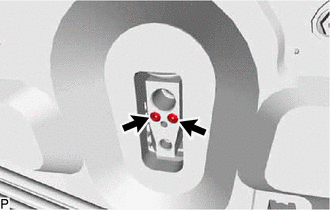

(a) Retire los 2 pernos hexagonales con una llave hexagonal de 4 mm.

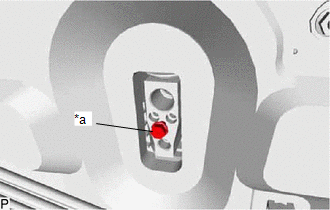

(b) Instale provisionalmente el perno hasta la mitad del subconjunto del tubo de aspiración B en la válvula de expansión del enfriador.

*a

Subconjunto del tubo de aspiración para el perno B

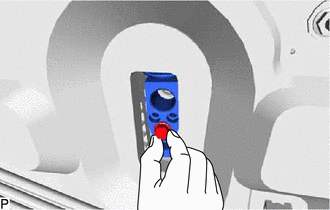

(c) Sujete el perno y tire de él para extraer la válvula de expansión del enfriador como se muestra en la ilustración.

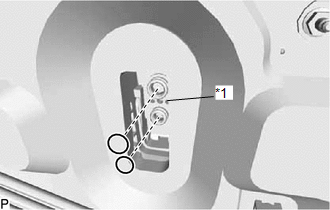

(d) Extraiga las 2 juntas tóricas del subconjunto n° 1 del evaporador del enfriador.

*1

Subconjunto del evaporador del enfriador n° 1

    Componentes

    InstalaciÓn
