Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA UNIDAD DEL ACONDICIONADOR DE AIRE

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE AIRE N° 1

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL SOPLADOR

(a) Para climas fríos:

(1) Quite el tornillo.

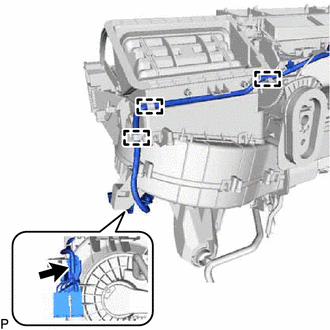

(2) Desenganche la abrazadera y desconecte el mazo de cables.

(b) Para sistema de aire acondicionado automático:

(1) Desconecte el conector.

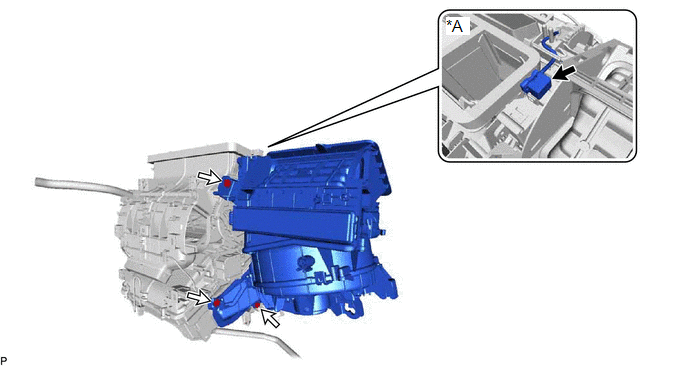

(c) Extraiga los 3 tornillos y el conjunto del soplador.

4. EXTRAIGA LA CARCASA DEL FILTRO DE AIRE

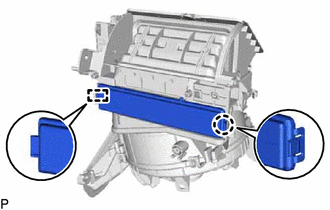

(a) Desenganche la garra y la guía y extraiga la caja del filtro de aire.

5. EXTRAIGA EL ELEMENTO DEL REFINADOR DE AIRE

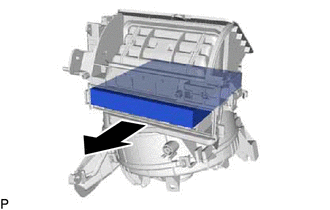

(a) Extraiga el elemento depurador de aire como se muestra en la ilustración.
