Toyota Corolla Manual de Taller: Componentes

COMPONENTES

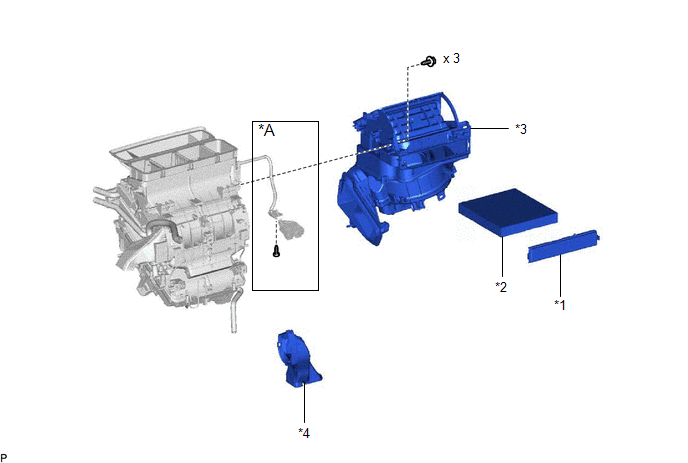

ILUSTRACIÓN

*A

Para climas fríos

-

-

*1

CAJA DEL FILTRO DEL AIRE

*2

ELEMENTO DEPURADOR DE AIRE

*3

CONJUNTO DEL SOPLADOR

*4

SUBCONJUNTO DEL CONDUCTO DE AIRE N° 1

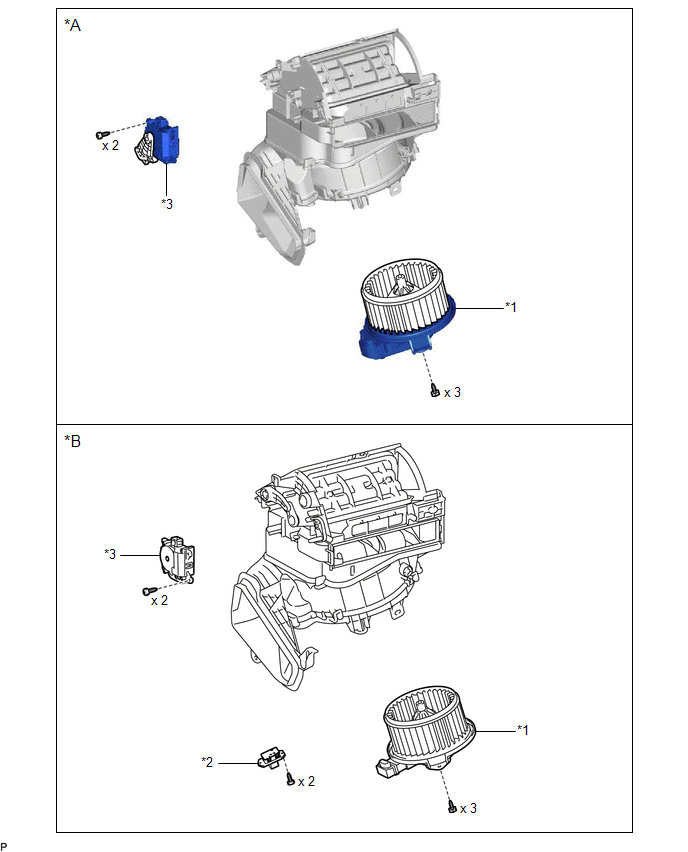

ILUSTRACIÓN

*A

Para sistema de aire acondicionado automático

*B

Para sistema de aire acondicionado manual

*1

SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR

*2

RESISTOR DEL SOPLADOR

*3

SUBCONJUNTO DEL SERVORREGULADOR N° 1

-

-
