DESMONTAJE

PROCEDIMIENTO

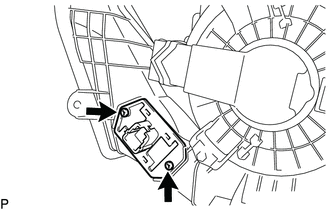

1. EXTRAIGA EL RESISTOR DEL SOPLADOR (para sistema de aire acondicionado manual)

(a) Retire los 2 tornillos y el resistor del soplador.

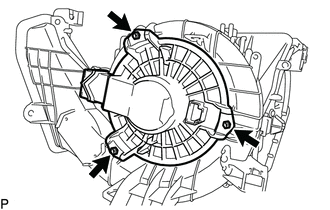

2. EXTRAIGA EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR (para sistema de aire acondicionado manual)

(a) Extraiga los 3 tornillos y el subconjunto del motor del soplador con ventilador.

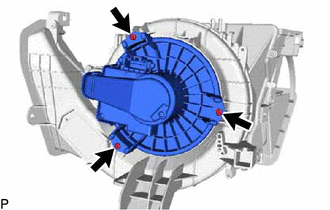

3. EXTRAIGA EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR (para sistema de aire acondicionado automático)

(a) Extraiga los 3 tornillos y el subconjunto del motor del soplador con ventilador.

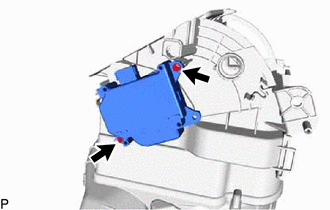

4. EXTRAIGA EL SUBCONJUNTO DEL SERVORREGULADOR N° 1 (para sistema de aire acondicionado manual)

(a) Quite los 2 tornillos y el subconjunto del servorregulador n° 1.

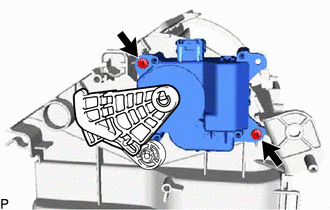

5. EXTRAIGA EL SUBCONJUNTO DEL SERVORREGULADOR N° 1 (para sistema de aire acondicionado automático)

(a) Quite los 2 tornillos y el subconjunto del servorregulador n° 1.
