Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

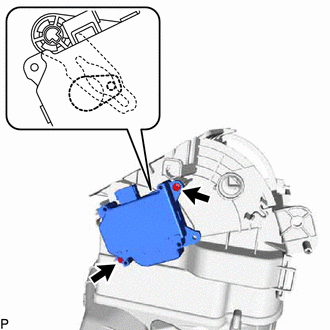

1. INSTALE EL SUBCONJUNTO DEL SERVORREGULADOR N° 1 (para sistema de aire acondicionado manual)

(a) Conecte la articulación del subconjunto del servorregulador del amortiguador n° 1 en el conjunto del soplador tal y como se indica en la ilustración.

(b) Instale el subconjunto del servorregulador n° 1 del soplador con los 2 tornillos.

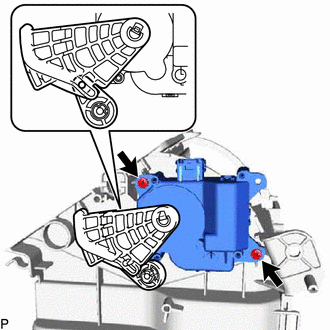

2. INSTALE EL SUBCONJUNTO DEL SERVORREGULADOR N° 1 (para sistema de aire acondicionado automático)

(a) Conecte la articulación del subconjunto del servorregulador del amortiguador n° 1 en el conjunto del soplador tal y como se indica en la ilustración.

(b) Instale el subconjunto del servorregulador n° 1 del soplador con los 2 tornillos.

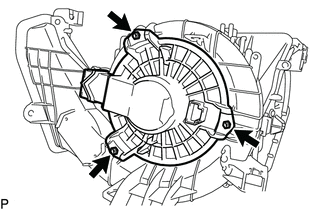

3. INSTALE EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR (para sistema de aire acondicionado manual)

(a) Instale el subconjunto del motor del soplador con ventilador con los 3 tornillos.

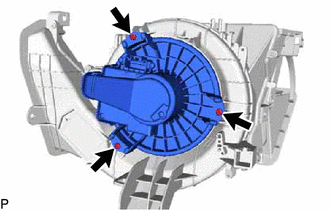

4. INSTALE EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR (para sistema de aire acondicionado automático)

(a) Instale el subconjunto del motor del soplador con ventilador con los 3 tornillos.

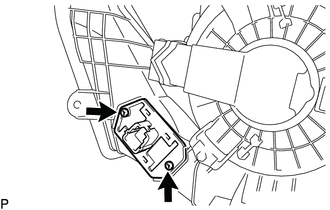

5. INSTALE EL RESISTOR DEL SOPLADOR (para sistema de aire acondicionado manual)

(a) Instale el resistor del soplador con los 2 tornillos.
