Toyota Corolla Manual de Taller: Avería de las comunicaciones del IC del BUS (B1497/97)

DESCRIPCIÓN

El conjunto del mazo de cables del aire acondicionado conecta el conjunto del amplificador del aire acondicionado a cada servomotor. El conjunto del amplificador del aire acondicionado suministra corriente y envía instrucciones de funcionamiento a cada servomotor a través del conjunto del mazo de cables del aire acondicionado. Cada servomotor envía la información de posición del regulador al conjunto del amplificador del aire acondicionado.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Memoria

B1497/97

Avería de las comunicaciones del IC del BUS

Error o circuito abierto en la línea de comunicación

  • Conjunto del mazo de cables del aire acondicionado
  • Subconjunto del servorregulador de la mezcla de aire
  • Subconjunto del servorregulador de modo
  • Subconjunto del servorregulador de recirculación
  • Conjunto del amplificador del aire acondicionado

Memorizada

(10 seg. o más)*1

  • *1: El conjunto del amplificador del aire acondicionado memoriza este DTC si la avería se ha producido durante el período indicado entre paréntesis.

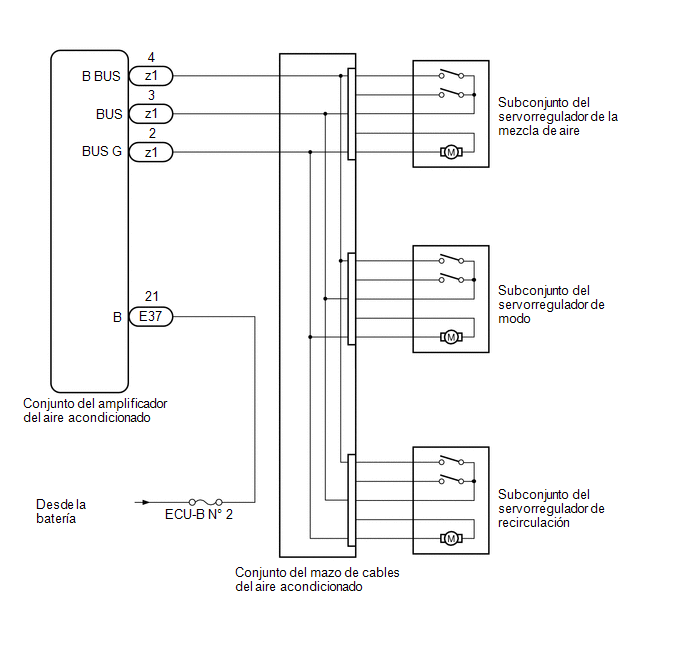

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON (Activado).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical/Air Conditioner/Active Test.

(e) Compruebe el funcionamiento en la siguiente tabla.

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

Air Mix Servo Targ Pulse (D)

Impulso del subconjunto del servorregulador de la mezcla de aire

Mín.: 0

Máx.: 255

Funciona entre 6 y 93 impulsos

Air Outlet Servo Pulse (D)

Impulso del subconjunto del servorregulador de modo

Mín.: 0

Máx.: 255

Funciona entre 5 y 47 impulsos

Air Inlet Damper Targ Pulse

Impulso del subconjunto del servorregulador de recirculación

Mín.: 0

Máx.: 255

Funciona entre 7 y 19 impulsos

OK:

El brazo del motor del servorregulador seleccionado en la prueba activa se mueve sin problemas.

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Air Mix Servo Targ Pulse(D)

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Air Outlet Servo Pulse (D)

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Air Inlet Damper Targ Pulse

(f) Según el resultado de la prueba, lleve a cabo el siguiente paso.

Resultado:

Resultado

Vaya a

Uno de los motores del servorregulador está averiado

A

Todos los motores del servorregulador están averiados

B

B

VAYA AL PASO 4

A

2.

COMPROBACIÓN DEL SISTEMA

(a) Según el resultado de la prueba, lleve a cabo el siguiente paso.

Resultado:

Resultado

Vaya a

El subconjunto del servorregulador de la mezcla de aire está averiado

A

Sólo el subconjunto del servorregulador de recirculación está averiado

B

Sólo el subconjunto del servorregulador de modo está averiado

C

B

IR AL PUNTO 6

C

IR AL PUNTO 7

A

3.

SUSTITUYA EL SUBCONJUNTO DEL SERVORREGULADOR DE LA MEZCLA DE AIRE

(a) Sustituya el subconjunto del servorregulador de la mezcla de aire.

Haga clic aquí

OBSERVACIÓN:

Puesto que no se puede inspeccionar el servomotor mientras está desmontado del vehículo, reemplácelo por uno nuevo o en buen estado y compruebe que todo vuelve a la normalidad.

(b) Compruebe si se emite el DTC.

Haga clic aquí

Body Electrical > Air Conditioner > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC B1497/97

A

Se emite el DTC B1497/97

B

A

FIN (EL SUBCONJUNTO DEL SERVORREGULADOR DE LA MEZCLA DE AIRE ESTÁ DEFECTUOSO)

B

4.

REEMPLACE EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO

(a) Sustituya el conjunto del mazo de cables del aire acondicionado.

Haga clic aquí

OBSERVACIÓN:

Dado que el conjunto del mazo de cables del aire acondicionado no se puede inspeccionar, sustitúyalo por uno nuevo o en buen estado y compruebe que todo vuelve a la normalidad.

(b) Compruebe si se emite el DTC.

Haga clic aquí

Body Electrical > Air Conditioner > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC B1497/97

A

Se emite el DTC B1497/97

B

A

FIN (EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO ERA DEFECTUOSO)

B

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN)

(a) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E37-21 (B) - Masa de la carrocería

Siempre

11 a 14 V

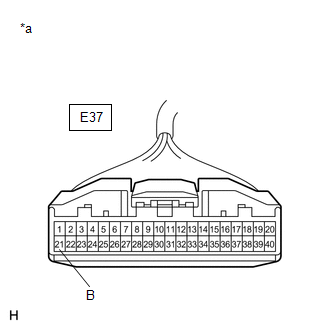

*a

Vista frontal del conector del mazo de cables

(al conjunto del amplificador del aire acondicionado)

OK

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

6.

SUSTITUYA EL SUBCONJUNTO DEL SERVORREGULADOR DE RECIRCULACIÓN

(a) Sustituya el subconjunto del servorregulador de recirculación.

Haga clic aquí

OBSERVACIÓN:

Puesto que no se puede inspeccionar el servomotor mientras está desmontado del vehículo, reemplácelo por uno nuevo o en buen estado y compruebe que todo vuelve a la normalidad.

(b) Compruebe si se emite el DTC.

Haga clic aquí

Body Electrical > Air Conditioner > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC B1497/97

A

Se emite el DTC B1497/97

B

A

FIN DE LA INSPECCIÓN (SUBCONJUNTO DEL SERVORREGULADOR DE RECIRCULACIÓN DEFECTUOSO)

B

VAYA AL PASO 4

7.

REEMPLACE EL SUBCONJUNTO DEL SERVORREGULADOR

(a) Sustituya el subconjunto del servorregulador de modo.

Haga clic aquí

OBSERVACIÓN:

Puesto que no se puede inspeccionar el servomotor mientras está desmontado del vehículo, reemplácelo por uno nuevo o en buen estado y compruebe que todo vuelve a la normalidad.

(b) Compruebe si se emite el DTC.

Haga clic aquí

Body Electrical > Air Conditioner > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC B1497/97

A

Se emite el DTC B1497/97

B

A

FIN DE LA INSPECCIÓN (SUBCONJUNTO DEL SERVORREGULADOR DE MODO DEFECTUOSO)

B

VAYA AL PASO 4
