Toyota Corolla Manual de Taller: Cortocircuito en el sensor solar del lado del conductor (B14A2)

DESCRIPCIÓN

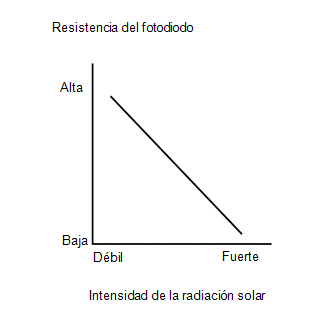

El termistor del enfriador (sensor solar) está instalado en la parte superior del panel de instrumentos. Detecta la luz del sol para controlar el modo AUTO del control del aire acondicionado. La tensión de salida desde el termistor del enfriador (sensor solar) varía de acuerdo con la cantidad de luz solar. A medida que la luz aumenta, la tensión de salida también aumenta. A medida que la luz disminuye, la tensión también disminuye. El conjunto del amplificador del aire acondicionado detecta los cambios en la tensión de salida del termistor del enfriador (sensor solar).

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Memoria

B14A2

Cortocircuito en el sensor solar del lado del conductor

Cortocircuito en el circuito del termistor del enfriador (sensor solar)

  • Termistor del enfriador (sensor solar)
  • Mazo de cables o conector entre el termistor del enfriador (sensor solar) y conjunto del amplificador del aire acondicionado
  • Conjunto del amplificador del aire acondicionado

Memorizada

(4 seg. o más)*1

  • *1: El conjunto del amplificador del aire acondicionado memoriza este DTC si la avería se ha producido durante el período indicado entre paréntesis.

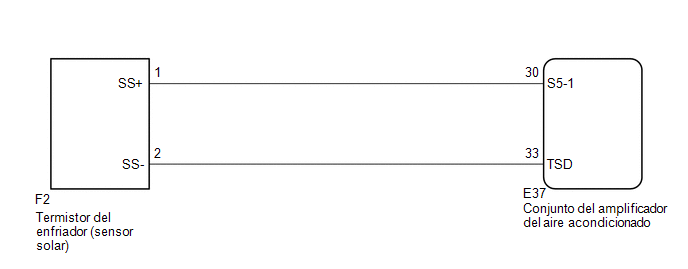

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON (Activado).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical/Air Conditioner/Data List.

(e) Compruebe los valores en la siguiente tabla.

Body Electrical > Air Conditioner > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Solar Sensor (D Side)

Termistor del enfriador (sensor solar)

Mín.: 0

Máx.: 255

El valor del termistor del enfriador (sensor solar) aumenta a medida que aumenta la claridad

-

Body Electrical > Air Conditioner > Data List

Pantalla del tester

Solar Sensor (D Side)

OK:

La visualización es la especificada en la columna de condiciones normales.

Resultado:

Resultado

Vaya a

MAL

A

OK (Cuando la localización de averías coincide con la Tabla de síntomas de problemas)

B

OK (Cuando la localización de averías coincide con el DTC)

C

B

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

C

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

A

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN)

(a) Desconecte el conector F2 del termistor del enfriador (sensor solar).

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F2-1 (SS+) - F2-2 (SS-)

Interruptor de encendido desactivado

Inferior a 1 V

F2-1 (SS+) - F2-2 (SS-)

Interruptor de encendido en posición ON (Activado)

4.75 a 5.25 V

MAL

IR AL PUNTO 4

OK

3.

INSPECCIONE EL TERMISTOR DEL ENFRIADOR (SENSOR SOLAR)

(a) Extraiga el termistor del enfriador (sensor solar).

(b) Vuelva a enchufar el conector F2 del termistor del enfriador (sensor solar).

(c) Coloque el interruptor de encendido en posición ON (Activado).

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F2-1 (SS+) - F2-2 (SS-)

El sensor está expuesto a la luz eléctrica

0.8 a 4.3 V

F2-1 (SS+) - F2-2 (SS-)

El sensor está cubierto con un trapo

Inferior a 0.8 V

AVISO:

  • Arriba se muestra el procedimiento de conexión para utilizar un tester digital como, por ejemplo, un tester eléctrico TOYOTA. Si utiliza un tester analógico, conecte el cable negativo (-) al terminal 1 y el positivo (+) al terminal 2 del termistor del enfriador (sensor solar).
  • No deje que las sondas positiva y negativa del tester se toquen entre sí, ya que podría provocar un cortocircuito.

OBSERVACIÓN:

  • Utilice una lámpara incandescente para realizar la inspección. Acérquela a aproximadamente 30 cm (11.8 pulg.) del termistor del enfriador (sensor solar).
  • A medida que la luz de comprobación se aleja del sensor, la tensión aumenta.

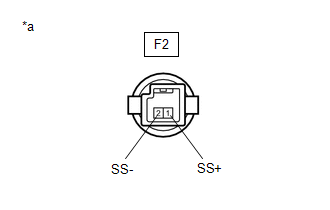

*a

Componente conectado al mazo de cables

(termistor del enfriador (sensor solar)

OK

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

MAL

SUSTITUYA EL TERMISTOR DEL ENFRIADOR (SENSOR SOLAR)

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - TERMISTOR DEL ENFRIADOR (SENSOR SOLAR))

(a) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E37-30 (S5-1) - F2-1 (SS+)

Siempre

Inferior a 1 Ω

E37-33 (TSD) - F2-2 (SS-)

Siempre

Inferior a 1 Ω

E37-30 (S5-1) - Masa de la carrocería

Siempre

10 kΩ o superior

E37-33 (TSD) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

    Avería de las comunicaciones del IC del BUS (B1497/97)

    Pérdida de comunicación con la línea LIN del panel delantero (B14B2)
