Toyota Corolla Manual de Taller: Circuito del servomotor de control del regulador de entrada de aire (B1442/42)

DESCRIPCIÓN

El subconjunto del servorregulador de recirculación envía señales de impulsos para informar la posición del regulador al conjunto del amplificador del aire acondicionado. El conjunto del amplificador del aire acondicionado activa el motor (normal o marcha atrás) basándose en estas señales para mover la selección del modo de entrada de aire del subconjunto del servorregulador de recirculación a la posición apropiada, lo que permite controlar el modo de admisión de aire (limpio, limpio/recirculación y recirculación).

El conjunto del amplificador del aire acondicionado comunica con el servomotor a través de un circuito interno de activación/comunicación y un conjunto de cables llamado conjunto del mazo de cables del aire acondicionado.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Memoria

B1442/42

Circuito del servomotor de control del regulador de entrada de aire

El valor del sensor de posición del regulador de entrada de aire no cambia aunque el conjunto de amplificador del aire acondicionado accione el subconjunto del servorregulador de recirculación.

  • Subconjunto del servorregulador de recirculación
  • Conjunto del mazo de cables del aire acondicionado
  • Conjunto del amplificador del aire acondicionado

Memorizada

(30 seg. o más)*1

  • *1: El conjunto del amplificador del aire acondicionado memoriza este DTC si la avería se ha producido durante el período indicado entre paréntesis.

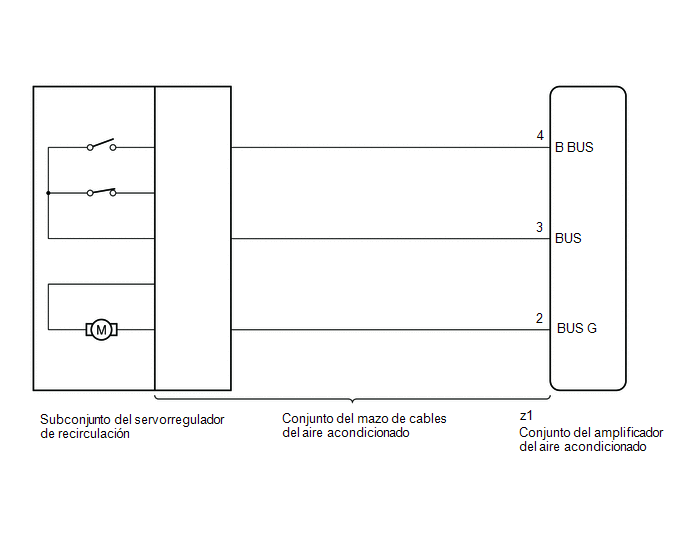

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Compruebe que no hay problemas mecánicos ya que este código de diagnóstico puede emitirse cuando una varilla del regulador o el propio regulador están mecánicamente bloqueados.

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Accione el interruptor recirculación/limpio.

(e) Acceda a los siguientes menús: Body Electrical / Air Conditioner / Data List.

(f) Compruebe los valores en la siguiente tabla.

Body Electrical > Air Conditioner > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Air Inlet Damper Targ Pulse

Impulsos deseados del subconjunto del servorregulador de recirculación

Mín.: 0

Máx.: 255

  • RECIRCULATION: 19 (impulsos)
  • FRESH: 7 (impulsos)

-

Air Inlet Damper Actual Pulse

Impulso real del subconjunto del servorregulador de recirculación

Mín.: 0

Máx.: 255

  • RECIRCULATION: 19 (impulsos)
  • FRESH: 7 (impulsos)

-

Body Electrical > Air Conditioner > Data List

Pantalla del tester

Air Inlet Damper Targ Pulse

Air Inlet Damper Actual Pulse

OK:

Cuando el interruptor de recirculación/aire limpio está accionado, los impulsos reales cambian siguiendo los impulsos deseados.

Resultado:

Resultado

Vaya a

Los impulsos deseados cambian pero los impulsos reales no cambian

A

Ni los impulsos deseados ni los impulsos reales cambian

B

Los impulsos reales cambian siguiendo los impulsos deseados (cuando se realiza la localización de averías de acuerdo con el DTC)

C

Los impulsos reales cambian siguiendo a los impulsos deseados (cuando se realiza la localización de averías conforme a la tabla de síntomas de problemas)

D

B

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

C

IR AL PUNTO 4

D

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

A

2.

SUSTITUYA EL SUBCONJUNTO DEL SERVORREGULADOR DE RECIRCULACIÓN

(a) Sustituya el subconjunto del servorregulador de recirculación.

Haga clic aquí

OBSERVACIÓN:

Puesto que no se puede inspeccionar el servomotor mientras está desmontado del vehículo, reemplácelo por uno nuevo o en buen estado y compruebe que todo vuelve a la normalidad.

(b) Compruebe si se emite el DTC.

Haga clic aquí

Body Electrical > Air Conditioner > Trouble Codes

Resultado:

Resultado

Vaya a

Se emite el DTC B1442/42

A

No se emite el DTC B1442/42

B

B

FIN DE LA INSPECCIÓN (SUBCONJUNTO DEL SERVORREGULADOR DE RECIRCULACIÓN DEFECTUOSO)

A

3.

REEMPLACE EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO

(a) Sustituya el conjunto del mazo de cables del aire acondicionado.

Haga clic aquí

OBSERVACIÓN:

Dado que el conjunto del mazo de cables del aire acondicionado no se puede inspeccionar, sustitúyalo por uno nuevo o en buen estado y compruebe que todo vuelve a la normalidad.

(b) Compruebe si se emite el DTC.

Haga clic aquí

Body Electrical > Air Conditioner > Trouble Codes

Resultado:

Resultado

Vaya a

Se emite el DTC B1442/42

A

No se emite el DTC B1442/42

B

A

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

B

FIN (EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO ERA DEFECTUOSO)

4.

VUELVA A COMPROBAR SI SE EMITE ALGÚN DTC

(a) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > Air Conditioner > Trouble Codes

Resultado:

Resultado

Vaya a

Se emite el DTC B1442/42

A

No se emite el DTC B1442/42

B

A

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

B

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN
