Toyota Corolla Manual de Taller: Ecu De La Bomba De Combustible

Componentes

COMPONENTES

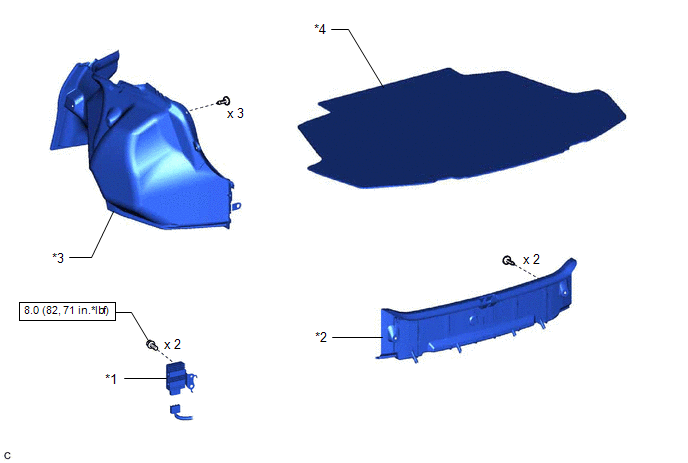

ILUSTRACIÓN

*1

CONJUNTO DE LA ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE

*2

PLACA DE ACABADO DEL PISO TRASERO

*3

CUBIERTA DE LA RUEDA DE REPUESTO

*4

CONJUNTO DE LA CUBIERTA IZQUIERDA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, lea el aviso de desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí

4. EXTRAIGA LA PLACA DE ACABADO DEL PISO TRASERO

Haga clic aquí

5. RETIRE EL CONJUNTO DE LA ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE

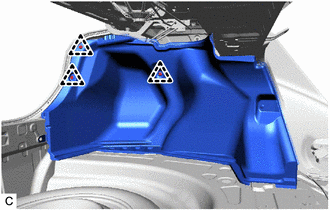

(a) Extraiga los 3 clips y gire el conjunto izquierdo de la cubierta de la guarnición del compartimiento de equipajes.

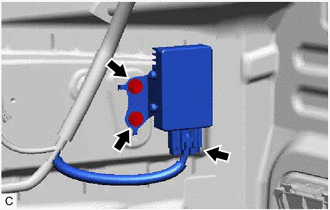

(b) Desconecte el conector del conjunto de la ECU de control de la bomba de combustible.

(c) Extraiga los 2 pernos y el conjunto de la ECU de control de la bomba de combustible.

AVISO:

No vuelva a utilizar el conjunto de la ECU de control de la bomba de combustible si se ha caído o ha recibido un fuerte impacto.

OBSERVACIÓN:

Si se produce una avería, por ejemplo el bloqueo de la bomba, y la bomba de combustible sufre daños, es posible que se aplique de forma continua un exceso de corriente al conjunto de la ECU de control de la bomba de combustible, lo cual dañaría las piezas internas. Asegúrese de sustituir también el conjunto de la ECU de control de la bomba de combustible cuando sustituya la bomba de combustible.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE

(a) Instale el conjunto de la ECU de control de la bomba de combustible con los 2 pernos.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(b) Conecte el conector del conjunto de la ECU de control de la bomba de combustible.

(c) Instale el conjunto de la cubierta izquierda de la guarnición del compartimiento de equipajes con los 3 clips.

2. COLOQUE LA PLACA DE ACABADO DEL PISO TRASERO

Haga clic aquí

3. INSTALE LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí

4. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí
