DESCRIPCIÓN

El subconjunto del servorregulador de la mezcla de aire envía señales de impulsos para informar al conjunto del amplificador del aire acondicionado de la posición del regulador. El conjunto del amplificador del aire acondicionado activa el motor (normal o marcha atrás) basándose en estas señales para mover el subconjunto del servorregulador de mezcla de aire a la posición correcta. Esto ajusta la cantidad de aire que pasa a través del núcleo del calentador tras pasar por el evaporador y controla la temperatura del aire salida. El conjunto del amplificador del aire acondicionado comunica con el servomotor a través de un circuito interno de activación/comunicación y un conjunto de cables llamado conjunto del mazo de cables del aire acondicionado.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Memoria

B1441/41

Circuito del servomotor de control del regulador de la mezcla de aire (lado del pasajero)

El valor del sensor de posición del regulador de la mezcla de aire no cambia aunque el conjunto de amplificador del aire acondicionado accione el subconjunto del servorregulador de la mezcla de aire

  • Subconjunto del servorregulador de la mezcla de aire
  • Conjunto del mazo de cables del aire acondicionado
  • Conjunto del amplificador del aire acondicionado

Memorizada

(30 seg. o más)*1

  • *1: El conjunto del amplificador del aire acondicionado memoriza este DTC si la avería se ha producido durante el período indicado entre paréntesis.

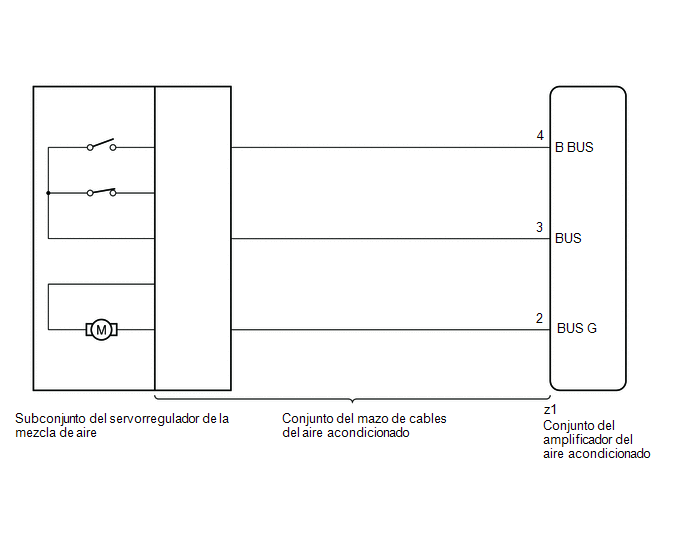

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Compruebe que no hay problemas mecánicos ya que este código de diagnóstico puede emitirse cuando una varilla del regulador o el propio regulador están mecánicamente bloqueados.

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Accione el interruptor de ajuste de la temperatura.

(e) Acceda a los siguientes menús: Body Electrical / Air Conditioner / Data List.

(f) Compruebe los valores en la siguiente tabla.

Body Electrical > Air Conditioner > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Air Mix Servo Targ Pulse(D)

Impulso deseado del subconjunto del servorregulador de mezcla de aire

Mín.: 0

Máx.: 255

  • MAX. COLD: 6 (impulsos)
  • MAX. HOT: 93 (impulsos)

-

Air Mix Servo Actual Pulse(D)

Impulso real del subconjunto del servorregulador de mezcla de aire

Mín.: 0

Máx.: 255

  • MAX. COLD: 6 (impulsos)
  • MAX. HOT: 93 (impulsos)

-

Body Electrical > Air Conditioner > Data List

Pantalla del tester

Air Mix Servo Targ Pulse(D)

Air Mix Servo Actual Pulse(D)

OK:

Cuando el interruptor de ajuste de la temperatura se cambia de MAX COLD a MAX HOT, los impulsos reales cambian siguiendo los impulsos deseados.

Resultado:

Resultado

Vaya a

Los impulsos deseados cambian pero los impulsos reales no cambian

A

Ni los impulsos deseados ni los impulsos reales cambian

B

Los impulsos reales cambian siguiendo los impulsos deseados (cuando se realiza la localización de averías de acuerdo con el DTC)

C

Los impulsos reales cambian siguiendo a los impulsos deseados (cuando se realiza la localización de averías conforme a la tabla de síntomas de problemas)

D

B

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

C

IR AL PUNTO 4

D

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

A

2.

SUSTITUYA EL SUBCONJUNTO DEL SERVORREGULADOR DE LA MEZCLA DE AIRE

(a) Sustituya el subconjunto del servorregulador de la mezcla de aire.

Haga clic aquí

OBSERVACIÓN:

Puesto que no se puede inspeccionar el servomotor mientras está desmontado del vehículo, reemplácelo por uno nuevo o en buen estado y compruebe que todo vuelve a la normalidad.

(b) Compruebe si se emite el DTC.

Haga clic aquí

Body Electrical > Air Conditioner > Trouble Codes

Resultado:

Resultado

Vaya a

Se emite el DTC B1441/41

A

No se emite el DTC B1441/41

B

B

FIN (EL SUBCONJUNTO DEL SERVORREGULADOR DE LA MEZCLA DE AIRE ESTÁ DEFECTUOSO)

A

3.

REEMPLACE EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO

(a) Sustituya el conjunto del mazo de cables del aire acondicionado.

Haga clic aquí

OBSERVACIÓN:

Dado que el conjunto del mazo de cables del aire acondicionado no se puede inspeccionar, sustitúyalo por uno nuevo o en buen estado y compruebe que todo vuelve a la normalidad.

(b) Compruebe si se emite el DTC.

Haga clic aquí

Body Electrical > Air Conditioner > Trouble Codes

Resultado:

Resultado

Vaya a

Se emite el DTC B1441/41

A

No se emite el DTC B1441/41

B

A

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

B

FIN (EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO ERA DEFECTUOSO)

4.

VUELVA A COMPROBAR SI SE EMITE ALGÚN DTC

(a) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > Air Conditioner > Trouble Codes

Resultado:

Resultado

Vaya a

Se emite el DTC B1441/41

A

No se emite el DTC B1441/41

B

A

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

B

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN
