Toyota Corolla Manual de Taller: Diagrama Del Sistema

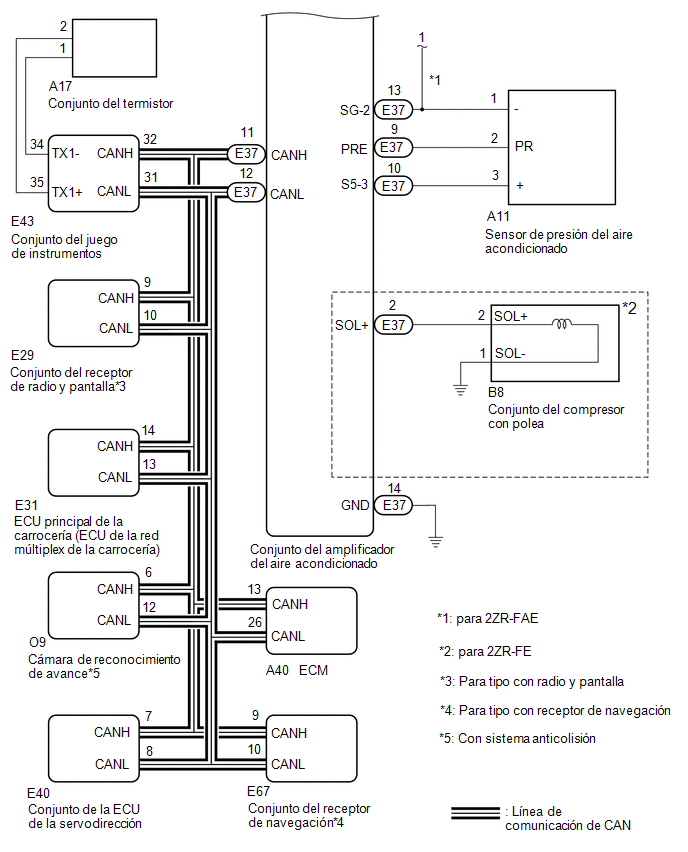

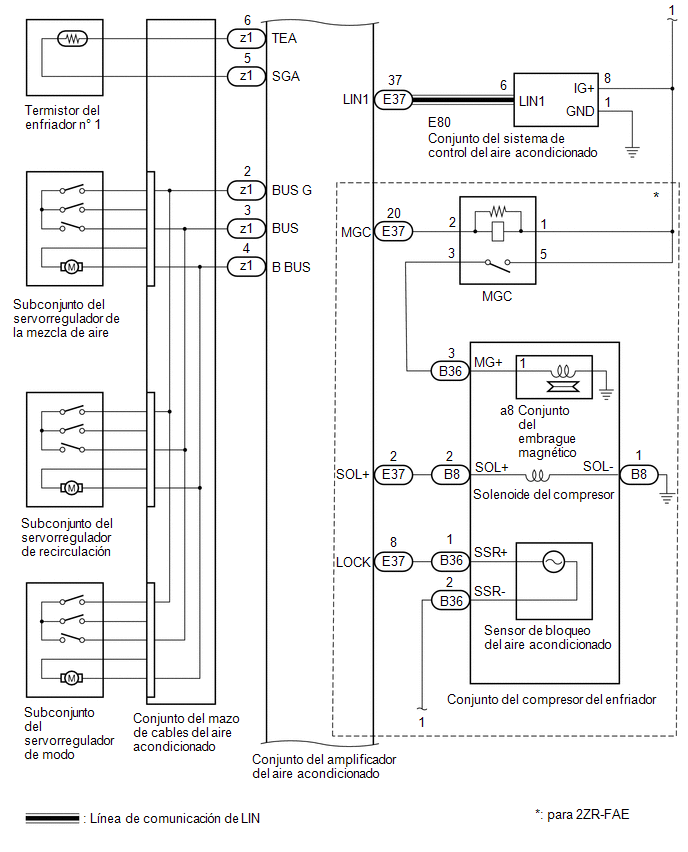

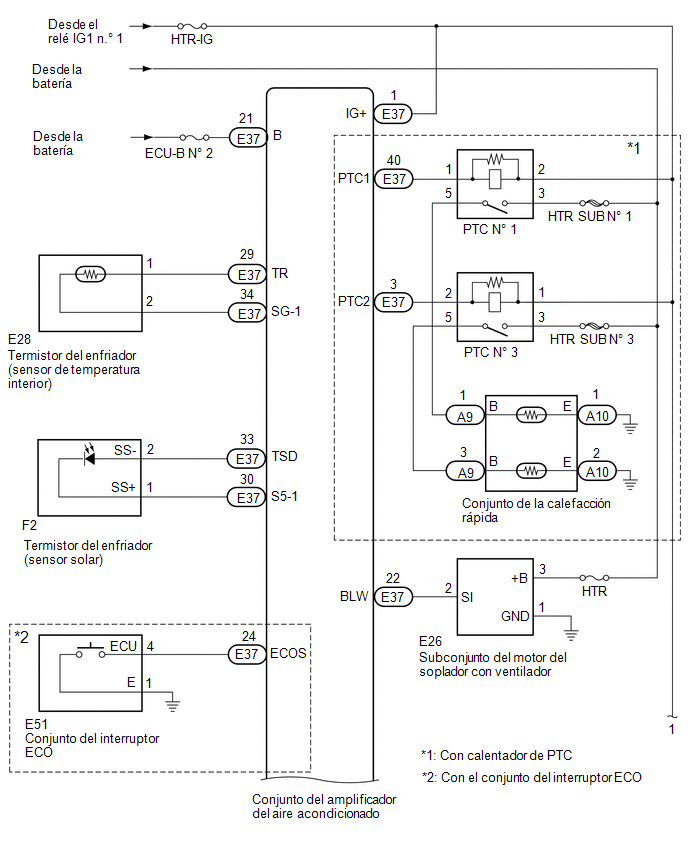

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

Emisor

Receptor

Señal

Línea de comunicación

Conjunto del amplificador del aire acondicionado

ECM

Señal de solicitud del embrague magnético*1

CAN

Señal de solicitud de ralentí acelerado

Señal de solicitud de ralentí acelerado de la calefacción

Señal de información del interruptor del modo ECO*2

Señal del estado de control de sobreenfriamiento

Señal de inhibición de control de carga

Señal de solicitud de accionamiento del ventilador de refrigeración del motor

Señal de solicitud del sistema de control del aire acondicionado anterior

Señal de inhibición de corte de aceleración

Señal de inhibición del ENCLAVAMIENTO

Señal de solicitud de control del calentador de PTC*3

Señal de inhibición del control del generador

Temperatura ambiente antes de la señal de corrección

Señal del sensor de temperatura del evaporador

Señal del par inmediato de apriete del compresor de capacidad variable

Señal del estado de la carga eléctrica a baja tensión

Señal de corriente del solenoide del compresor variable

Señal del sensor de presión del aire acondicionado

Señal de visualización de la temperatura ambiente

Conjunto del amplificador del aire acondicionado

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal de visualización de la temperatura ambiente

CAN

Señal del estado de control del aire acondicionado

Conjunto del amplificador del aire acondicionado

Conjunto del receptor de radio y pantalla*4 o conjunto del receptor de navegación*5

Señal del indicador AUTO

CAN

Señal del indicador del aire acondicionado

Señal del indicador del nivel del soplador

Señal del indicador de salida

Señal de solicitud de pantalla del aire acondicionado

Señal de instrucciones de la pantalla de ajuste de la temperatura

Señal de información de selección de la pantalla del aire acondicionado

Señal de información de selección de paso del soplador

Señal de información de control

Señal de visualización de la temperatura ambiente

Conjunto del amplificador del aire acondicionado

Cámara de reconocimiento de objetos delanteros*6

Señal de visualización de la temperatura ambiente

CAN

ECM

Conjunto del amplificador del aire acondicionado

Señal del indicador del modo ECO*2

CAN

Señal de información del tipo de motor

Señal de datos del régimen de motor

Señal del factor de marcha de campo alternativo

Señal de comando de circulación forzosa de aire interno con señal de temperatura alta del refrigerante del motor

Señal de temperatura del refrigerante del motor

Señal de interrupción del sistema de control del aire acondicionado

Señal de inhibición de control variable

Indicador de instrucción de corte del aire acondicionado durante la desaceleración

Señal del indicador de comando de refrigeración del aire acondicionado durante la desaceleración

Señal del número de calentadores de PTC permitidos*3

Señal de inhibición de control de lubricación del aire acondicionado

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Conjunto del amplificador del aire acondicionado

Señal de recuento de ciclo

CAN

Señal de recuento de tiempo

Señal de graduación automática de las luces

Señal de solicitud de las luces de carretera

Señal de solicitud de las luces de cruce

Señal de solicitud de las luces traseras

Símbolo de símbolo de destino

Señal del paquete de destino

Señal del volante de dirección

Conjunto del juego de instrumentos

Conjunto del amplificador del aire acondicionado

Señal de visualización de la temperatura ambiente

CAN

Señal de datos del sensor de temperatura ambiente

Señal de velocidad del vehículo (del medidor a otro)

Conjunto de la ECU de la servodirección

Conjunto del amplificador del aire acondicionado

Señal de nivel de control carga

CAN

Conjunto del sistema de control del aire acondicionado

Conjunto del amplificador del aire acondicionado

Señal de funcionamiento del interruptor AUTO

LIN

Señal de funcionamiento del interruptor OFF

Señal de funcionamiento del interruptor del soplador (arriba, abajo)

Señal de funcionamiento del interruptor de salida de aire

Señal de funcionamiento del interruptor del desescarchador delantero

Señal de funcionamiento del interruptor del desempañador de la luneta trasera

Señal de funcionamiento del interruptor de recirculación/aire limpio

Señal funcionamiento del interruptor del aire acondicionado

Señal de funcionamiento del interruptor de temperatura fija

Conjunto del amplificador del aire acondicionado

Conjunto del sistema de control del aire acondicionado

Señal de instrucciones de visualización de todo el panel delantero

LIN

Señal de instrucciones de visualización automática

Señal de instrucciones de visualización del nivel del soplador

Señal de instrucciones de la pantalla del aire acondicionado

Señal de instrucciones de la pantalla de recirculación/aire limpio

Señal de instrucciones de visualización de la salida de aire

Señal de instrucciones de la pantalla del desempañador de la luneta trasera

Señal de instrucciones de la pantalla de ajuste de la temperatura

Señal de graduación de luces

  • *1: para 2ZR-FAE
  • *2: Con el conjunto del interruptor ECO
  • *3: Con calentador de PTC
  • *4: Para tipo con radio y pantalla
  • *5: Para tipo con receptor de navegación
  • *6: Con sistema anticolisión
