Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

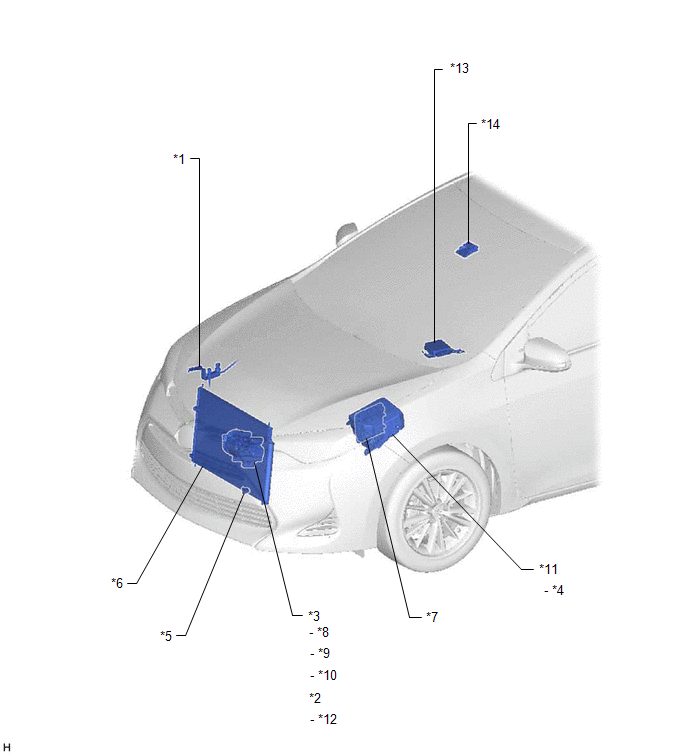

ILUSTRACIÓN

*1

SENSOR DE PRESIÓN DEL AIRE ACONDICIONADO

*2

CONJUNTO DEL COMPRESOR CON POLEA (para 2ZR-FE)

*3

CONJUNTO DEL COMPRESOR DEL ENFRIADOR (para 2ZR-FAE)

*4

RELÉ PTC N° 1 (con calentador de PTC)

*5

CONJUNTO DEL TERMISTOR

*6

CONJUNTO DEL CONDENSADOR DEL ENFRIADOR

*7

ECM

*8

CONJUNTO DEL EMBRAGUE MAGNÉTICO (para 2ZR-FAE)

*9

SENSOR DE BLOQUEO DEL AIRE ACONDICIONADO (para 2ZR-FAE)

*10

SOLENOIDE DEL COMPRESOR (para 2ZR-FAE)

*11

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE HTR

- FUSIBLE ECU-B N° 2

- FUSIBLE HTR SUB N° 1 (con calentador de PTC)

- FUSIBLE HTR SUB N° 3 (con calentador de PTC)

- RELÉ MGC (para 2ZR-FAE)

- RELÉ PTC N° 3 (con calentador de PTC)

*12

SOLENOIDE DEL COMPRESOR (para 2ZR-FE)

*13

CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

*14

CÁMARA DE RECONOCIMIENTO DE AVANCE (con sistema anticolisión)

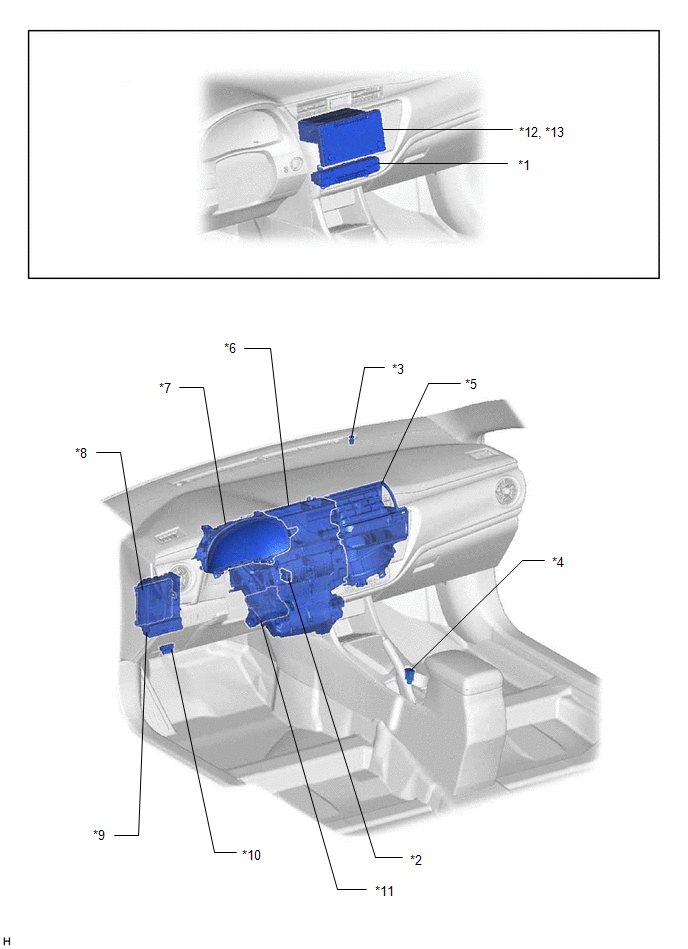

ILUSTRACIÓN

*1

CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

*2

TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR)

*3

TERMISTOR DEL ENFRIADOR (SENSOR SOLAR)

*4

CONJUNTO DEL INTERRUPTOR ECO (con conjunto del interruptor ECO)

*5

CONJUNTO DEL SOPLADOR

*6

CONJUNTO DEL RADIADOR DEL AIRE ACONDICIONADO

*7

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*8

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*9

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE HTR-IG

*10

DLC3

*11

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*12

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA (para tipo con radio y pantalla)

*13

CONJUNTO DEL RECEPTOR DE NAVEGACIÓN (para tipo con receptor de navegación)

-

-

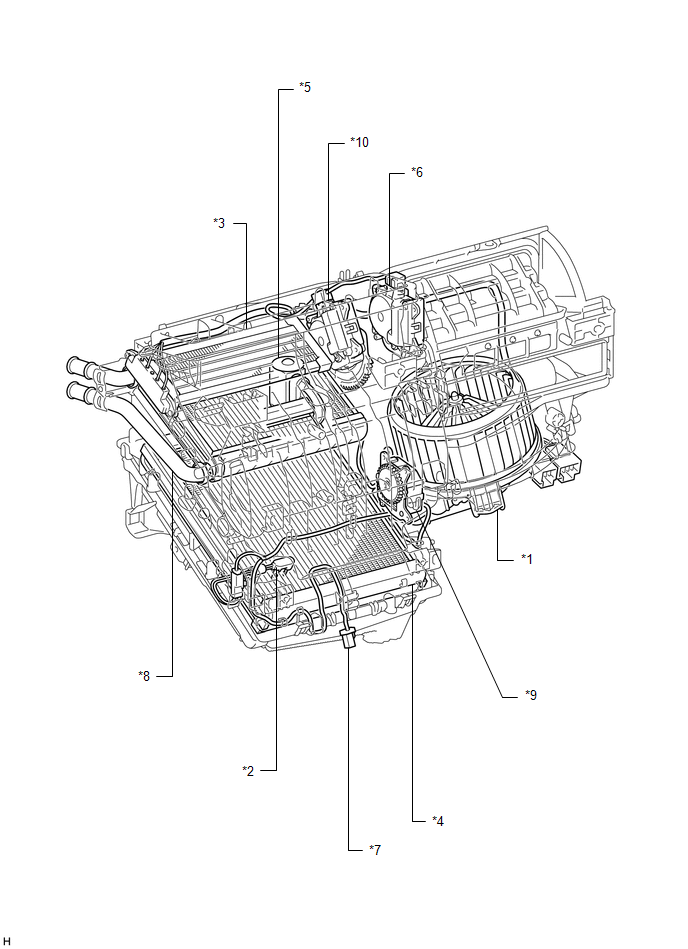

ILUSTRACIÓN

*1

SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR

*2

TERMISTOR DEL ENFRIADOR N° 1

*3

CONJUNTO DE LA CALEFACCIÓN RÁPIDA (con calentador de PTC)

*4

SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR N° 1

*5

VÁLVULA DE EXPANSIÓN DEL ENFRIADOR

*6

SUBCONJUNTO DEL SERVORREGULADOR DE RECIRCULACIÓN

*7

CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO

*8

SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE LA CALEFACCIÓN

*9

SUBCONJUNTO DEL SERVOMOTOR DEL REGULADOR DE MEZCLA DE AIRE

*10

SUBCONJUNTO DEL SERVORREGULADOR DE MODO
