INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA BOMBA DE AGUA DEL MOTOR

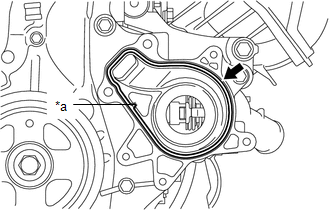

(a) Alinee el saliente de una nueva junta con la muesca del subconjunto de la tapa de la cadena de distribución e instale la junta en la ranura del subconjunto de la tapa de la cadena de distribución.

OBSERVACIÓN:

No olvide limpiar las superficies de contacto.

*a

Saliente

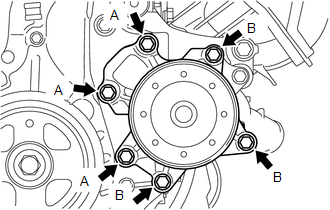

(b) Instale el conjunto de la bomba de agua del motor con los 6 pernos.

Torque:

Perno (A) :

25.5 N·m {260 kgf·cm, 19 ft·lbf}

Perno (B) :

21 N·m {214 kgf·cm, 15 ft·lbf}

Longitud del perno:

Elemento

Longitud

Perno (A)

35 mm (1.38 pulg.)

Perno (B)

25 mm (0.984 pulg.)

2. INSTALE EL CONJUNTO DEL TENSOR DE LA CORREA TRAPEZOIDAL RANURADA

Haga clic aquí

3. INSTALE EL CONJUNTO DEL GENERADOR

Haga clic aquí

4. AÑADA REFRIGERANTE DEL MOTOR

Haga clic aquí

5. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

Haga clic aquí
