Toyota Corolla Manual de Taller: Ecu Del Ventilador De RefrigeraciÓn

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. SISTEMA DE VENTILADOR DE REFRIGERACIÓN

(a) Compruebe y asegúrese de que se cumplen las siguientes condiciones:

(1) El interruptor de encendido está apagado.

(2) La temperatura del refrigerante es inferior a 96°C (205°F).

(3) La tensión de la batería está entre 11 y 14 V.

(4) El interruptor del A/C está en posición OFF.

(b) Conecte el lector de un amperímetro empotrable sobre uno de los 2 cables del motor del ventilador de refrigeración.

(c) Coloque el interruptor de encendido en la posición ON y espere aproximadamente 10 segundos. Compruebe que el ventilador no está en funcionamiento.

(d) Arranque el motor. Compruebe que el ventilador no está en funcionamiento con el motor en régimen de ralentí.

OBSERVACIÓN:

  • Asegúrese de que la temperatura del refrigerante del radiador es inferior a 96°C (205°F).
  • Coloque el interruptor de A/C en la posición OFF.

(e) Compruebe si el ventilador funciona cuando se conecta el interruptor del aire acondicionado.

(f) Mida la corriente mientras el motor del ventilador de refrigeración está funcionando.

Corriente estándar:

Elemento

Estado

Valor especificado

Motor del ventilador de refrigeración

Tensión de la batería aplicada a 20°C (68°F)

7.4 a 10.9 A

OBSERVACIÓN:

La temperatura del refrigerante debe ser inferior a 96°C (205°F).

(g) Compruebe si el ventilador funciona cuando el conector del sensor de temperatura del agua está desconectado.

(h) Mida la corriente mientras el motor del ventilador de refrigeración está funcionando.

Corriente estándar:

Elemento

Estado

Valor especificado

Motor del ventilador de refrigeración

Tensión de la batería aplicada a 20°C (68°F)

7.4 a 10.9 A

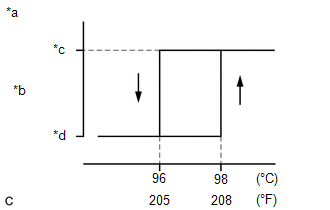

(i) Después de calentar el motor, compruebe si el ventilador funciona como se muestra en la ilustración.

OBSERVACIÓN:

  • La temperatura del refrigerante a la que el ventilador empieza a funcionar es de aproximadamente 98°C (208°F).
  • Este sistema también se puede revisar con el Techstream.

    Acceda a los siguientes menús: Powertrain / Engine and ECT / Data List / Coolant Temp.

Powertrain > Engine and ECT > Data List

Pantalla del tester

Coolant Temp

*a

Diagrama de funcionamiento

*b

Ventilador

*c

ON

*d

OFF

    InstalaciÓn

    Motor Del Ventilador De RefrigeraciÓn
