EXTRACCIÓN

PROCEDIMIENTO

1. VACÍE EL REFRIGERANTE DEL MOTOR

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL GENERADOR

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL TENSOR DE LA CORREA TRAPEZOIDAL RANURADA

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DE LA BOMBA DE AGUA DEL MOTOR

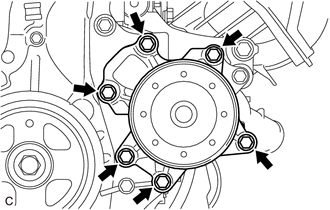

(a) Retire los 6 pernos y el conjunto de la bomba de agua del motor.

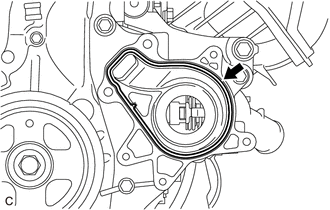

(b) Retire la junta.
