Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA LA CAJA DE VENTILACIÓN N° 1

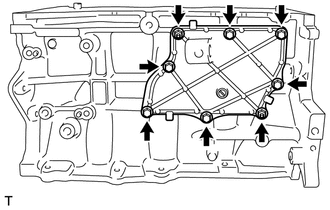

(a) Quite los 6 pernos y las 2 tuercas.

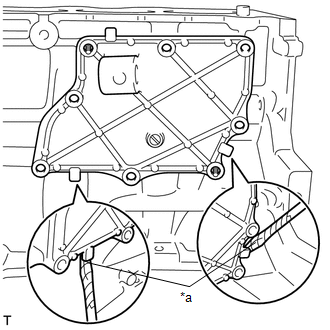

(b) Con un destornillador, extraiga la caja de ventilación n° 1 haciendo palanca entre la caja de ventilación n° 1 y el subconjunto del bloque de cilindros, tal y como se indica en la ilustración.

AVISO:

Tenga cuidado de no dañar las superficies de contacto del subconjunto del bloque de cilindros y de la caja de ventilación n° 1.

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

*a

Cinta protectora

2. INSPECCIONE EL JUEGO DE EMPUJE DE LA BIELA

(a) Mida el juego de empuje con un indicador de cuadrante mientras mueve el sombrerete de biela hacia adelante y hacia atrás.

Juego de empuje estándar:

0.160 a 0.342 mm (0.00630 a 0.0135 pulg.)

Juego de empuje máximo:

0.342 mm (0.0135 pulg.)

Si el juego de empuje es superior al máximo especificado, sustituya el subconjunto de biela según sea necesario. Si es necesario, cambie el cigüeñal.

3. INSPECCIONE LA HOLGURA PARA ACEITE DE LA BIELA

(a) Compruebe si las marcas de coincidencia de la biela y de su sombrerete están alineadas para asegurarse de que se montan correctamente.

OBSERVACIÓN:

Las marcas de correspondencia de las bielas y de los sombreretes de biela están incluidos para garantizar un montaje correcto.

*a

Marca de correspondencia

(b) Con la SST, afloje uniformemente los 2 pernos de biela.

SST: 09205-16011

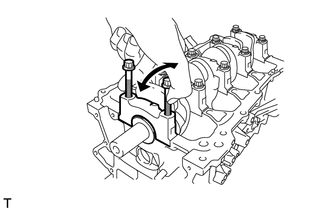

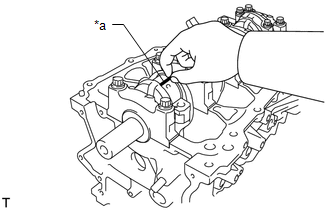

(c) Utilice los 2 pernos de biela que acaba de quitar para extraer el sombrerete de la biela y el cojinete del cigüeñal moviendo el sombrerete de la biela hacia delante y hacia atrás.

OBSERVACIÓN:

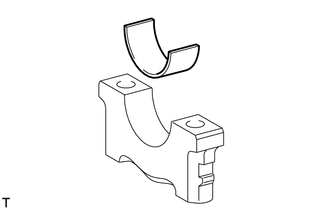

Mantenga el cojinete del cigüeñal introducido en el sombrerete de la biela.

(d) Limpie la muñequilla y el cojinete de la biela.

(e) Compruebe si la muñequilla y el cojinete de la biela presentan picaduras o arañazos.

Si la muñequilla o el cojinete de la biela presentan daños, cambie los cojinetes del cigüeñal. Si es necesario, cambie el cigüeñal.

(f) Coloque una tira de plastigage en la muñequilla.

*a

Plastigage

(g) Asegúrese de que la marca delantera del sombrerete de biela esté orientada hacia delante y coloque el sombrerete de la biela.

*a

Marca delantera

(h) Aplique una fina capa de aceite de motor en las roscas y por debajo de las cabezas de los pernos de la biela.

(i) Instale los pernos de la biela.

AVISO:

Los pernos de la biela deben apretarse en 2 pasos progresivos.

(j) Paso 1:

(1) Con la SST, instale y apriete de forma alternativa los pernos de la biela del sombrerete de biela en varios pasos.

SST: 09205-16011

Torque:

20 N·m {204 kgf·cm, 15 ft·lbf}

AVISO:

No gire el cigüeñal.

(k) Paso 2:

*a

Marca de pintura

Parte delantera del motor

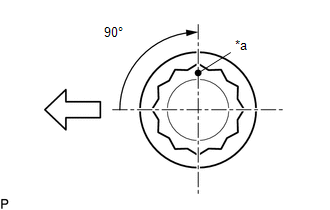

(1) Marque con pintura la parte delantera de los pernos de la biela.

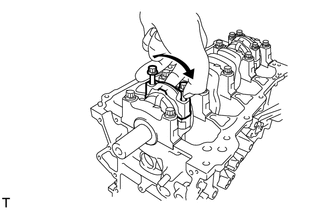

(2) Apriete los pernos de la biela 90°, tal y como se muestra en la ilustración.

AVISO:

No gire el cigüeñal.

(l) Extraiga los 2 pernos de la biela y el sombrerete de biela.

OBSERVACIÓN:

Mantenga el cojinete del cigüeñal introducido en el sombrerete de la biela.

(m) Mida la tira de plastigage por su parte más ancha.

Holgura estándar para el aceite:

0.014 a 0.038 mm (0.000551 a 0.00150 pulg.)

Holgura máxima para el aceite:

0.070 mm (0.00276 pulg.)

Si la holgura para el aceite es superior al máximo, sustituya los cojinetes de la biela. Si es necesario, inspeccione el cigüeñal.

AVISO:

Tras realizar la medición, retire el plastigage completamente.

OBSERVACIÓN:

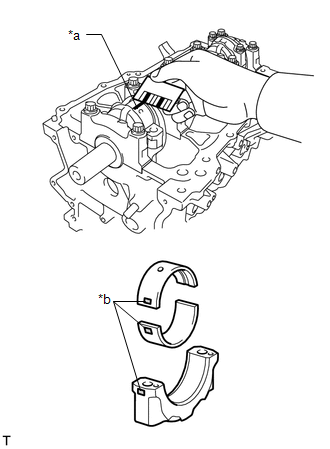

Si debe cambiar un cojinete de biela, cámbielo por otro que tenga el mismo número que el marcado en el sombrerete de biela respectivo. El grosor estándar de cada cojinete de la biela viene marcado en la superficie por un 1, 2 o 3.

Diámetro interior estándar del extremo grande de la biela:

Marca

Valor especificado

1

47.000 a 47.008 mm (1.85039 a 1.85070 pulg.)

2

47.009 a 47.016 mm (1.85074 a 1.85102 pulg.)

3

47.017 a 47.024 mm (1.85106 a 1.85133 pulg.)

Grosor del cojinete de la biela estándar:

Marca

Valor especificado

1

1.489 a 1.493 mm (0.05862 a 0.05878 pulg.)

2

1.494 a 1.497 mm (0.05882 a 0.05894 pulg.)

3

1.498 a 1.501 mm (0.05898 a 0.05909 pulg.)

Diámetro estándar de la muñequilla del cigüeñal:

43.992 a 44.000 mm (1.7320 a 1.7323 pulg.)

*a

Plastigage

*b

1, Marca 2 o 3

(n) Realice la inspección anterior en cada cilindro.

4. EXTRAIGA EL SUBCONJUNTO DEL PISTÓN CON LA BIELA

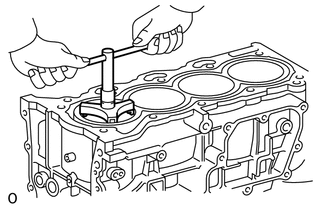

(a) Con un escariador de rebordes de cilindros, raspe la carbonilla de la parte superior del cilindro.

(b) Empuje el pistón, la biela y el cojinete de la biela a través de la parte superior del subconjunto del bloque de cilindros.

OBSERVACIÓN:

  • Mantenga juntos el cojinete de la biela, la biela y el sombrerete de la biela.
  • Disponga los pistones y las bielas en el orden correcto.
  • Asegúrese de ordenar los pistones y las bielas que ha extraído de forma que pueda volver a instalarlos exactamente como estaban.

5. EXTRAIGA EL COJINETE DE LA BIELA

(a) Extraiga los cojinetes de la biela.

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

6. EXTRAIGA EL CONJUNTO DE SEGMENTOS DE PISTÓN

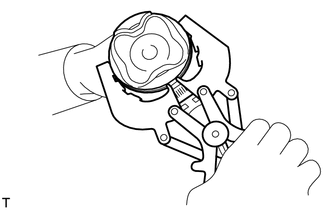

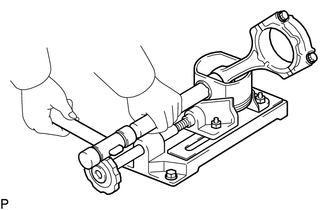

(a) Utilice un expansor de segmentos de pistón para extraer los anillos de compresión n° 1 y n° 2.

(b) Para tipo de 2 pieza:

(1) Extraiga manualmente el anillo de lubricación y el expansor de dicho anillo.

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

(c) Para tipo de 3 pieza:

(1) Extraiga el expansor del anillo de lubricación, el riel lateral superior y el riel lateral inferior con la mano.

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

7. EXTRAIGA EL PISTÓN

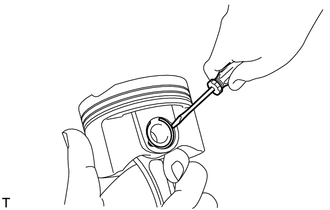

(a) Haga palanca con un destornillador para extraer los 2 anillos de retención del orificio del pasador del pistón.

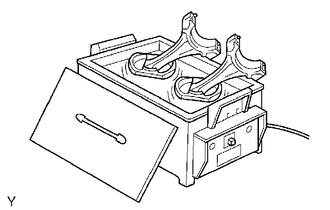

(b) Caliente gradualmente cada pistón hasta alcanzar una temperatura aproximada de 80 a 90°C (176 a 194°F).

(c) Extraiga la biela golpeando suavemente el pasador del pistón con un martillo de plástico y una barra de latón.

OBSERVACIÓN:

  • El pistón y el pasador del pistón forman un conjunto.
  • Disponga los pistones, pasadores del pistón, segmentos de pistón, bielas y cojinetes de la biela en el orden correcto.

8. REVISE EL JUEGO DE EMPUJE DEL CIGÜEÑAL

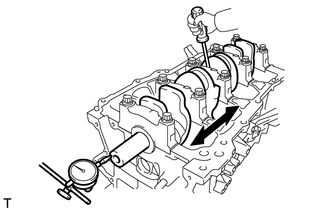

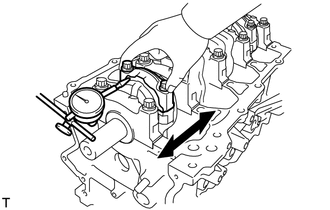

(a) Mida el juego de empuje del cigüeñal con un indicador de cuadrante haciendo palanca con un destornillador sobre el cigüeñal.

Juego de empuje estándar:

0.04 a 0.14 mm (0.00157 a 0.00551 pulg.)

Juego de empuje máximo:

0.18 mm (0.00709 pulg.)

Si el juego de empuje del cigüeñal es superior al máximo, cambie todas las arandelas de empuje superiores del cigüeñal como un solo conjunto. Si es necesario, cambie el cigüeñal.

OBSERVACIÓN:

El grosor de la arandela de empuje del cigüeñal superior es de 2.43 a 2.48 mm (0.0957 a 0.0976 pulg.).

9. EXTRAIGA EL CIGÜEÑAL

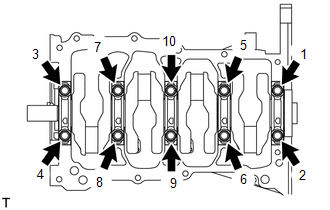

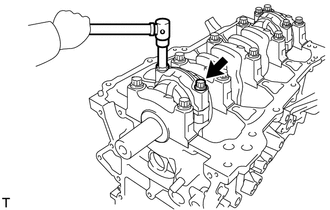

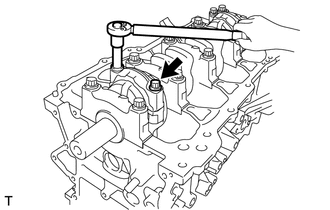

(a) Afloje de manera uniforme los 10 pernos de fijación del sombrerete del cigüeñal y extráigalos siguiendo la secuencia que se muestra en la ilustración.

(b) Utilice los 2 pernos de fijación del sombrerete del cigüeñal que acaba de quitar para extraer los 5 sombreretes y los 5 cojinetes del cigüeñal.

AVISO:

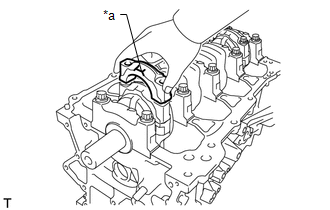

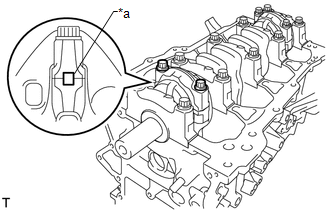

Inserte los pernos de fijación del sombrerete del cigüeñal en los sombreretes de uno en uno. Para sacar más fácilmente el sombrerete del cigüeñal, tire cuidadosamente de él mientras ejerce fuerza hacia la parte delantera y la trasera del subconjunto del bloque de cilindros, tal y como se muestra en la ilustración. Tenga cuidado de no dañar la superficie de contacto del subconjunto del bloque de cilindros ni del sombrerete del cigüeñal.

OBSERVACIÓN:

  • Mantenga el cojinete y el sombrerete del cigüeñal como un solo conjunto.
  • Disponga los sombreretes del cigüeñal en el orden correcto.

(c) Levante el cigüeñal y extráigalo.

(d) Compruebe si el apoyo y el cojinete del cigüeñal presentan signos de picaduras y arañazos.

Si el muñón o el cojinete del cigüeñal presentan daños, cambie los cojinetes del cigüeñal. Si es necesario, cambie el cigüeñal.

10. EXTRAIGA LA ARANDELA DE EMPUJE SUPERIOR DEL CIGÜEÑAL

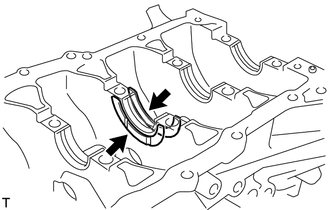

(a) Extraiga las 2 arandelas de empuje superiores del cigüeñal del subconjunto del bloque de cilindros.

11. EXTRAIGA EL COJINETE DEL CIGÜEÑAL

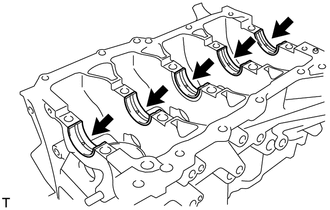

(a) Retire los 5 cojinetes del cigüeñal del subconjunto del bloque de cilindros.

OBSERVACIÓN:

Disponga los cojinetes del cigüeñal en el orden correcto.

(b) Retire los 5 cojinetes del cigüeñal de los 5 sombreretes del cigüeñal.

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

12. EXTRAIGA EL SUBCONJUNTO DE LA BOQUILLA DE ACEITE N° 1

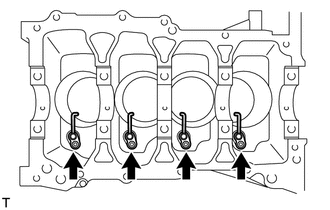

(a) Extraiga los 4 pernos y los 4 subconjuntos de las boquillas de aceite n° 1 con una llave hexagonal de cubo de 5 mm.

13. LIMPIE EL SUBCONJUNTO DEL BLOQUE DE CILINDROS

AVISO:

Si el cilindro se lava a altas temperaturas, la camisa del cilindro sobresaldrá del subconjunto del bloque de cilindros. Lave siempre el subconjunto del bloque de cilindros a una temperatura de 45°C (113°F) o inferior.

    Componentes

    InspecciÓn
