Toyota Corolla Manual de Taller: Componentes

COMPONENTES

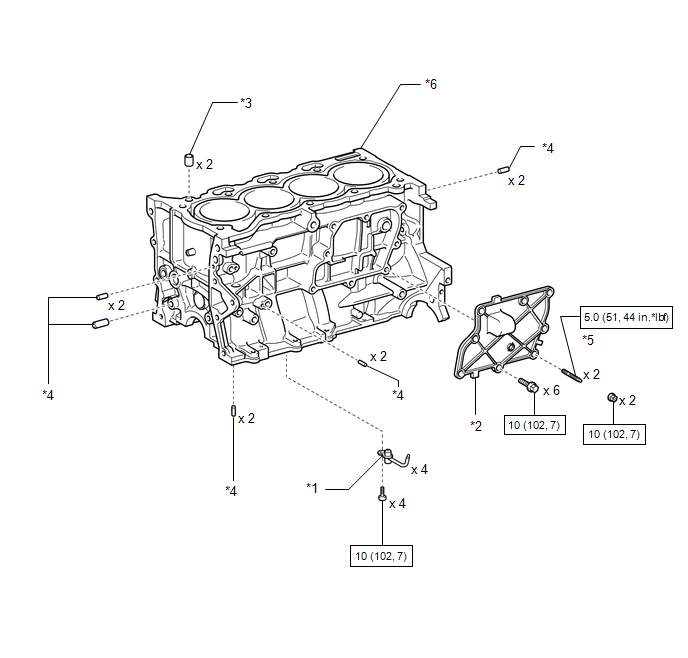

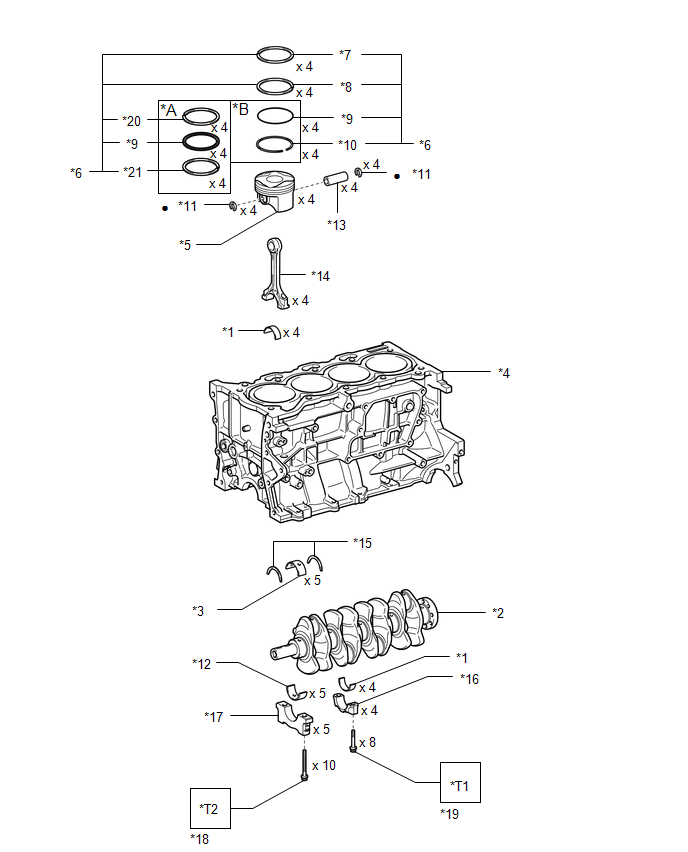

ILUSTRACIÓN

*1

SUBCONJUNTO DE LA BOQUILLA DE ACEITE N° 1

*2

CAJA DE VENTILACIÓN N° 1

*3

PASADOR DE ANILLO

*4

PASADOR RECTO

*5

ESPÁRRAGO PRISIONERO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ILUSTRACIÓN

*A

Para tipo de 3 piezas:

*B

Para tipo de 2 piezas:

*1

COJINETE DE LA BIELA

*2

CIGÜEÑAL

*3

COJINETE SUPERIOR DEL CIGÜEÑAL

*4

SUBCONJUNTO DEL BLOQUE DE CILINDROS

*5

PISTÓN

*6

JUEGO DE SEGMENTOS DE PISTÓN

*7

ANILLO DE COMPRESIÓN N° 1

*8

ANILLO DE COMPRESIÓN N° 2

*9

EXPANSOR DEL ANILLO DE LUBRICACIÓN

*10

ANILLO DE LUBRICACIÓN

*11

ANILLO DE RETENCIÓN DEL ORIFICIO DEL PASADOR DEL PISTÓN

*12

COJINETE INFERIOR DEL CIGÜEÑAL

*13

PASADOR DEL PISTÓN

*14

BIELA

*15

ARANDELA DE EMPUJE DEL CIGÜEÑAL SUPERIOR

*16

SOMBRERETE DE LA BIELA

*17

SOMBRERETE DEL CIGÜEÑAL

*18

PERNO DE FIJACIÓN DE SOMBRERETES DEL CIGÜEÑAL

*19

PERNO DE LA BIELA

*20

RIEL LATERAL SUPERIOR

*21

RIEL LATERAL INFERIOR

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

*T1

1°: 20 (204, 15)

2°: Girar 90°

*T2

1°: 40 (408, 30)

2°: Girar 90°

    Bloque De Cilindros
