INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INYECTOR DE COMBUSTIBLE

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

20°C (68°F)

11.6 a 12.4 Ω

Si el resultado no es el especificado, cambie el conjunto del inyector de combustible.

(b) Compruebe la inyección del conjunto del inyector de combustible.

ADVERTENCIA:

Durante la prueba, mantenga el conjunto del inyector de combustible alejado de las chispas.

(1) Conecte la SST del conector del tubo de combustible a la SST de la manguera con la SST de la banda de la manguera y, a continuación, conéctelos al tubo de combustible (lado del vehículo).

SST: 09268-31014

09268-41700

95336-08070

SST: 09268-00010

09268-00030

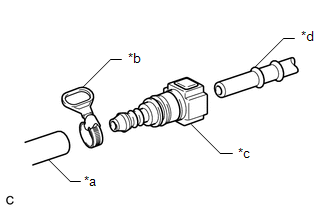

*a

SST (manguera)

*b

SST (banda de la manguera)

*c

SST (conector del tubo de combustible)

*d

Tubo de combustible (lado del vehículo)

(2) Aplique una capa fina de gasolina a la junta tórica nueva. Coloque luego la junta tórica en el conjunto del inyector de combustible.

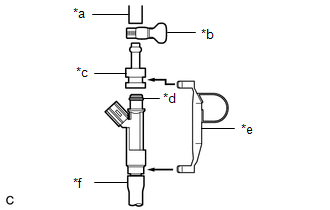

*a

SST (manguera)

*b

SST (banda de la manguera)

*c

SST (adaptador)

*d

Junta tórica

*e

SST (abrazadera)

*f

Tubo de vinilo

(3) Conecte la SST (adaptador y manguera) al conjunto del inyector de combustible, y sujete el conjunto y la unión con la SST (abrazadera).

SST: 09268-31014

09268-41110

09268-41300

09268-41700

95336-08070

(4) Acople la SST de la abrazadera y el adaptador con la SST de la banda de acoplamiento, tal y como se muestra en la ilustración.

SST: 09268-31014

09268-41110

09268-41300

09268-41800

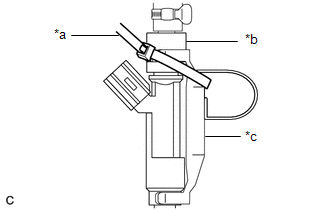

*a

SST (banda de acoplamiento)

*b

SST (adaptador)

*c

SST (abrazadera)

(5) Instale un tubo de vinilo en el conjunto del inyector de combustible.

ADVERTENCIA:

Instale un tubo de vinilo adecuado en el conjunto del inyector de combustible para evitar que salpique combustible.

(6) Coloque el conjunto del inyector de combustible en un cilindro graduado.

(7) Accione la bomba de combustible.

Haga clic aquí

(8) Conecte la SST (cable) al conjunto del inyector de combustible y a la batería durante 15 segundos, y mida el volumen de inyección con un cilindro graduado. Pruebe cada conjunto del inyector 2 o 3 veces.

SST: 09842-30080

AVISO:

Corte y restablezca siempre la tensión en el lado de la batería, no en el lado del conjunto del inyector de combustible.

Volumen de inyección estándar:

Conexión de la batería

Estado

Valor especificado

Terminal positivo (+) de la batería - terminal negativo (-) de la batería

Durante 15 segundos

60 a 73 cm3 (3.7 a 4.5 pulg3)

Diferencia entre cada conjunto del inyector de combustible:

13 cm3 (0.8 pulg3) o menos

Si el resultado no es el especificado, cambie el conjunto del inyector de combustible.

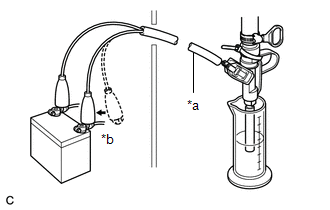

*a

SST (cable)

*b

Conectar

(c) Revise si el combustible disminuye.

(1) Si se cumplen las condiciones anteriores, desconecte las sondas de prueba de la SST (cable) de la batería y compruebe si hay goteos de combustible del conjunto inyector de combustible.

Caída de combustible estándar:

1 gota o menos cada 12 minutos

Si el resultado no es el especificado, cambie el conjunto del inyector de combustible.
