INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INYECTOR DE COMBUSTIBLE

OBSERVACIÓN:

Lleve a cabo la "Inspección después de la reparación" tras sustituir un conjunto del inyector de combustible.

Haga clic aquí

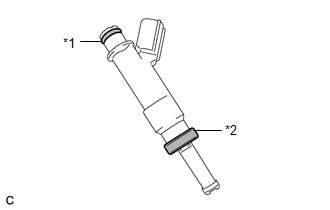

(a) Para cada inyector de combustible, aplique una fina capa de gasolina o aceite para husos a los nuevos aislantes de vibración de los inyectores y nuevas juntas tóricas y colóquelos en el conjunto del inyector de combustible.

*1 Junta tórica *2 Aislante de vibraciones del inyector

(b) Aplique una ligera aceite para husos o gasolina en las zonas de contacto entre el subconjunto del tubo de descarga y cada una de las juntas tóricas.

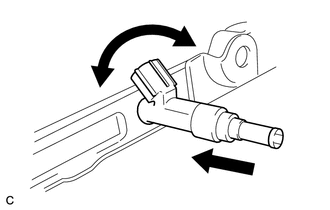

(c) Mientras gira el conjunto del inyector de combustible hacia la derecha y hacia la izquierda, colóquelo en el subconjunto del tubo de descarga de combustible. AVISO: No dañe el conjunto del inyector de combustible o la junta tórica. Asegúrese de que la junta tórica no esté retorcida o se salga de su lugar cuando instale el conjunto del inyector de combustible. Después de instalar los conjuntos de inyectores de combustible, compruebe si giran sin problemas. De no ser así, sustituya la junta tórica por otra nueva. OBSERVACIÓN: Utilice el mismo procedimiento para instalar los otros conjuntos de los inyectores de combustible.

2. INSTALE EL SEPARADOR DEL TUBO DE DESCARGA N° 1

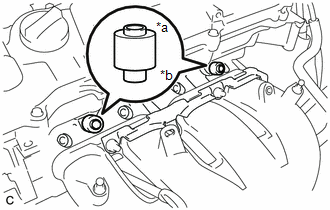

(a) Coloque los 2 separadores del tubo de descarga n° 1 en el subconjunto de la culata. AVISO: Coloque los separadores del tubo de descarga n° 1 en el sentido correcto.

*a Lado del subconjunto del tubo de descarga de combustible *b Lado del subconjunto de la culata

3. INSTALE EL SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE

(a) Instale el subconjunto del tubo de descarga de combustible con los 4 conjuntos del inyector de combustible con los 2 pernos.

Torque:

21 N·m {214 kgf·cm, 15 ft·lbf}

AVISO:

• Tenga cuidado de que no se caigan los conjuntos de inyectores al instalar el subconjunto del tubo de descarga de combustible.
• Compruebe si los conjuntos del inyector giran suave y fácilmente después de haber instalado el subconjunto del tubo de descarga de combustible.

(b) Instale la abrazadera del subconjunto del tubo de descarga de combustible en el subconjunto de la culata con el perno.

Torque:

21 N·m {214 kgf·cm, 15 ft·lbf}

4. INSTALE EL SOPORTE DEL SENSOR DE VACÍO

Haga clic aquí

5. INSTALE EL SENSOR DE VACÍO (SENSOR DE PRESIÓN ABSOLUTA DEL COLECTOR)

Haga clic aquí

6. CONECTE EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

(a) Conecte el subconjunto del tubo de combustible al subconjunto del tubo de descarga de combustible.

Haga clic aquí

(b) Coloque una abrazadera n° 2 del tubo de combustible nueva.

7. INSTALE EL SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

(a) Instale el soporte de la abrazadera del mazo de cables en el subconjunto del alojamiento del árbol de levas con las 2 tuercas.

Torque:

18 N·m {184 kgf·cm, 13 ft·lbf}

8. CONECTE EL CABLE DEL MOTOR

Haga clic aquí

9. INSTALE LA BATERÍA

Haga clic aquí

10. INSTALE EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

11. INSTALE LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

12. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

13. COMPRUEBE SI HAY FUGAS DE COMBUSTIBLE

Haga clic aquí

14. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí

15. EFECTÚE LA INICIALIZACIÓN

(a) Lleve a cabo la "Inspección después de la reparación" tras sustituir un conjunto del inyector de combustible.

Haga clic aquí
