Toyota Corolla Manual de Taller: Conjunto Del Interruptor Del Techo Deslizante

Componentes

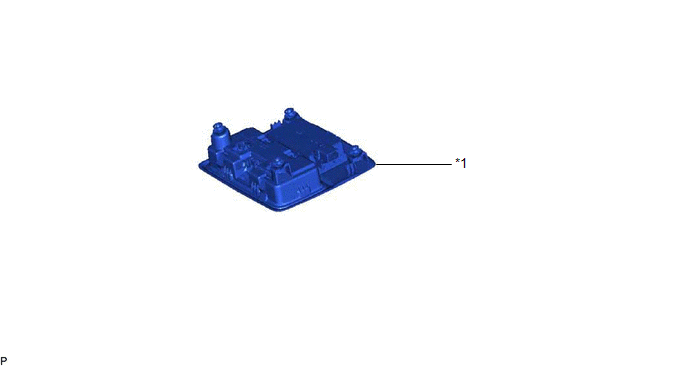

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DE LA LUZ DE LECTURA DE MAPAS

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

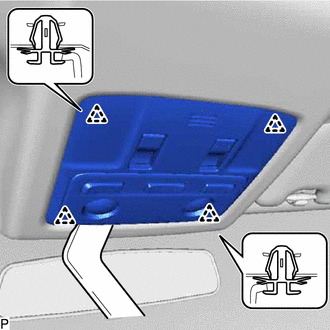

1. EXTRAIGA EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS

(a) Desenganche los 4 clips con un extractor de molduras.

(b) Desconecte el conector para extraer el conjunto de la luz de lectura de mapas.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL TECHO DESLIZANTE (CONJUNTO DE LA LUZ DE LECTURA DE MAPAS)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

5 - 1

El interruptor UP está pulsado

Inferior a 1 Ω

5 - 1

Interruptor UP sin pulsar

10 kΩ o superior

4 - 1

El interruptor DOWN está pulsado

Inferior a 1 Ω

4 - 1

El interruptor DOWN no está pulsado

10 kΩ o superior

3 - 1

El interruptor OPEN está pulsado

Inferior a 1 Ω

3 - 1

El interruptor OPEN no está pulsado

10 kΩ o superior

2 - 1

El interruptor CLOSE está pulsado

Inferior a 1 Ω

2 - 1

El interruptor CLOSE no está pulsado

10 kΩ o superior

Si el resultado no es el especificado, sustituya el interruptor del techo deslizante (conjunto de la luz de lectura de mapas).

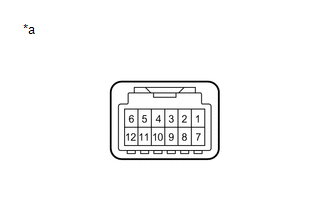

*a

Componente no conectado al mazo de cables

(Interruptor del techo deslizante (conjunto de la luz de lectura de mapas))

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

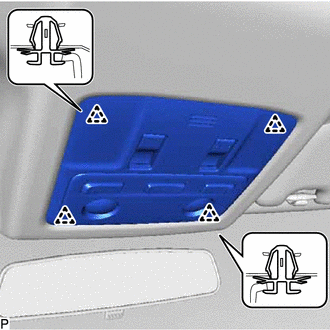

1. INSTALE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS

(a) Conecte el conector.

(b) Enganche los 4 clips para instalar el conjunto de la luz de lectura de mapas.

    InstalaciÓn

    Sistema De Techo Deslizante
