Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL ALOJAMIENTO DEL TECHO DESLIZANTE

(a) Afloje los 8 pernos del conjunto del alojamiento del techo deslizante.

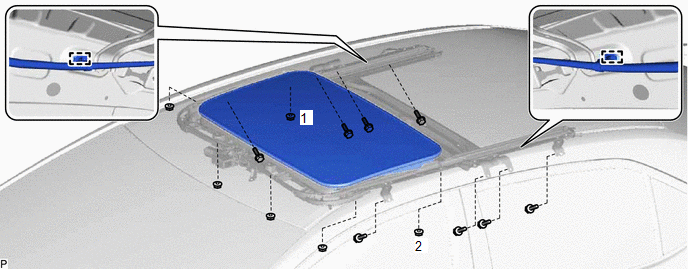

(b) Instale el conjunto del alojamiento del techo deslizante con las 6 tuercas y los 8 pernos.

(c) Apriete las 2 tuercas.

OBSERVACIÓN:

Apriete las 2 tuercas en el orden indicado en la ilustración.

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

(d) Apriete las 4 tuercas.

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

(e) Enganche las 2 abrazaderas.

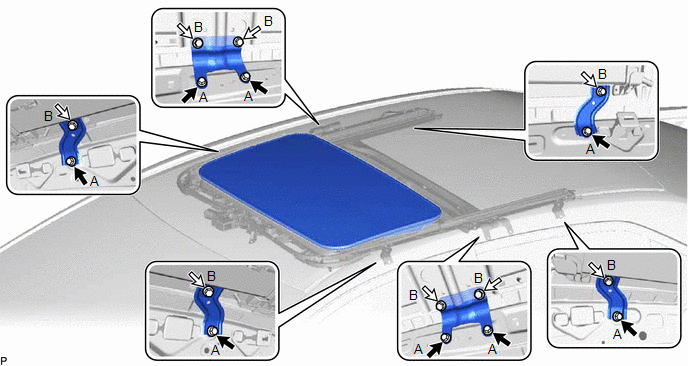

(f) Apriete los 16 pernos para instalar el conjunto del alojamiento del techo deslizante.

OBSERVACIÓN:

Paréntesis se puede instalar en cualquier orden. Se deben apretar los pernos en el orden de (A) y (B).

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(g) Para tipo abrazadera:

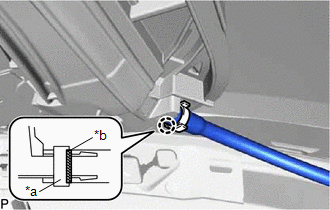

(1) Conecte la manguera de drenaje del techo deslizante.

OBSERVACIÓN:

Deslice la manguera hasta la base del tubo de drenaje.

(2) Enganche la garra para asegurar la manguera de drenaje del techo deslizante.

OBSERVACIÓN:

  • Asegúrese de que la abrazadera está en la marca o entre el extremo de la manguera y la marca.
  • Utilice el mismo procedimiento para las otras 3 mangueras de drenaje del techo deslizante.

*a

Abrazadera

*b

Marca

(h) Para tipo con clip:

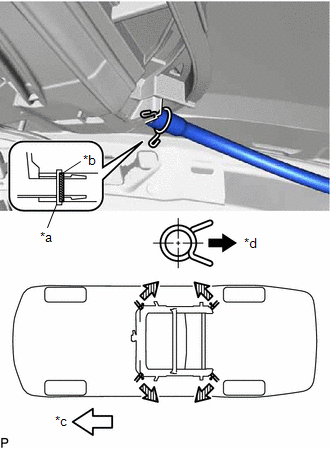

(1) Expanda el clip y desconecte la manguera de drenaje del techo deslizante.

OBSERVACIÓN:

Deslice la manguera hasta la base del tubo de drenaje.

(2) Suelte el clip para asegurar la manguera de drenaje del techo deslizante.

AVISO:

El clip debe estar orientado hacia el exterior del vehículo y también debe estar por encima de la superficie inferior del subconjunto del alojamiento del techo deslizante cuando se instalen las mangueras de drenaje.

OBSERVACIÓN:

  • Asegúrese de que el clip está en la marca o entre el extremo de la manguera y la marca.
  • Utilice el mismo procedimiento para las otras 3 mangueras de drenaje del techo deslizante.

*a

Clip

*b

Marca

*c

Parte delantera

*d

Exterior

2. INSTALE EL SEPARADOR N° 2 DEL RIEL IZQUIERDO TRASERO

(a) Enganche las 2 garras e instale el separador n° 2 del riel izquierdo trasero.

3. INSTALE EL SEPARADOR N° 2 DEL RIEL DERECHO TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

4. INSTALE EL CONJUNTO DEL AIRBAG DE CORTINA IZQUIERDO

Haga clic aquí

5. INSTALE EL CONJUNTO DEL AIRBAG DE CORTINA DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

6. INSTALE LA BANDA PROTECTORA DEL TECHO DESLIZANTE

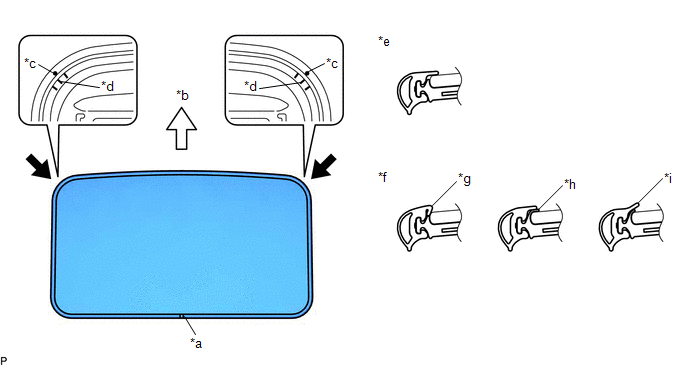

(a) Coloque la banda protectora del techo deslizante.

*a

Junta

*b

Parte delantera

*c

Marca de alineación (marrón)

*d

Marca intermedia

*e

Correcto

*f

Incorrecto

*g

Atrapada

*h

Expuesta

*i

Separación (levantada, ondulada, etc.)

-

-

(1) Coloque la junta de la banda protectora del techo deslizante en el centro de la parte trasera.

(2) Alinee las marcas de alineación (marrón) de la banda protectora del techo deslizante con las marcas intermedias en las esquinas del subconjunto del panel del techo deslizante y coloque la banda protectora del techo deslizante.

(3) Instale el sello de la banda protectora del techo extraíble con firmeza.

7. INSTALE EL SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DEL TECHO N° 2

(a) Con una llave de cubo "TORX" T25, coloque provisionalmente el subconjunto del cristal de la ventana del techo n° 2 con los 4 tornillos.

(b) Compruebe el nivel.

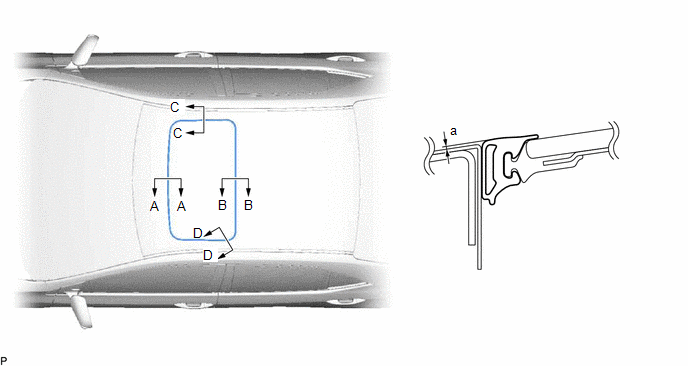

(1) Examine la diferencia de nivel de "a" entre el panel del techo y la superficie superior de la banda protectora cuando el subconjunto del cristal de la ventana del techo n° 2 esté completamente cerrado.

OBSERVACIÓN:

"+" significa que el cristal está por encima del nivel del panel. "-" significa que el cristal está por debajo del nivel del panel.

Estándar:

Área

Medida

A - A

0 + 1.0 mm (0 + 0.0394 pulg.)

0 - 2.0 mm (0 - 0.0787 pulg.)

B - B

0 + 2.0 mm (0 + 0.0787 pulg.)

0 - 1.0 mm (0 - 0.0394 pulg.)

C - C

0 + 1.5 mm (0 + 0.0591 pulg.)

0 - 1.5 mm (0 - 0.0591 pulg.)

D - D

0 + 1.5 mm (0 + 0.0591 pulg.)

0 - 1.0 mm (0 - 0.0394 pulg.)

(c) Compruebe la separación.

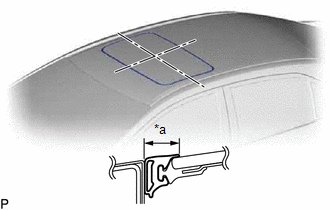

(1) Compruebe la separación entre el panel del techo y el subconjunto del cristal de la ventana del techo n° 2.

AVISO:

La separación debe ser uniforme en todo el contorno.

*a

Uniforme

(d) Después de ajustar el subconjunto del cristal de la ventana del techo n° 2, utilice una llave de cubo "TORX" T25 para instalar el subconjunto del cristal de la ventana del techo n° 2 con los 4 tornillos.

Torque:

4.0 N·m {41 kgf·cm, 35 in·lbf}

8. COMPRUEBE SI HAY FUGAS DE AGUA

(a) Después de ajustar el subconjunto del cristal de la ventana del techo n° 2, compruebe si hay fugas de agua en el interior del vehículo.

(b) Si hay alguna fuga, reajuste el subconjunto del cristal de la ventanilla del techo n° 2.

9. INSTALE EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aquí

10. RESTABLECIMIENTO DEL SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE

Haga clic aquí

11. INSTALE EL EMBELLECEDOR LATERAL DEL TECHO DESLIZANTE

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

(a) Active el interruptor de encendido (IG).

(b) Abra el subconjunto del cristal de la ventanilla del techo n° 2.

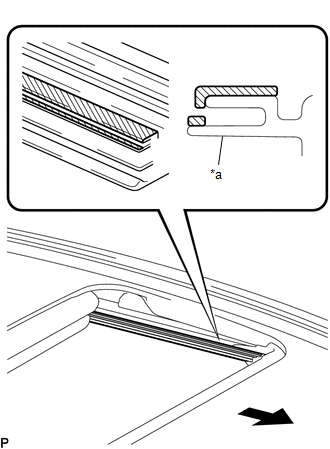

(c) Elimine cualquier resto de grasa de la zona mostrada en la ilustración con un trozo de tela.

*a

Riel guía izquierdo del techo deslizante

Parte delantera

Grasa

(d) Cierre el subconjunto del cristal de la ventanilla del techo n° 2.

(e) Apague el interruptor de encendido.

(f) Enganche las 2 garras para instalar el nuevo embellecedor lateral del techo deslizante.

12. INSPECCIONE EL SISTEMA DE TECHO DESLIZANTE

Haga clic aquí
