Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DEL CABLE CONDUCTOR DEL TECHO DESLIZANTE

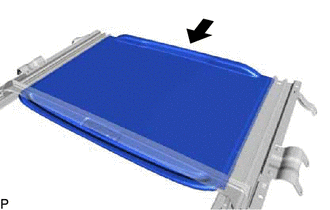

(a) Sujete el subconjunto del panel del deflector de viento del techo.

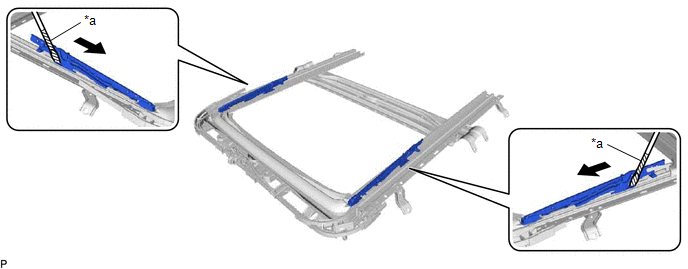

(b) Con un destornillador, deslice el subconjunto del cable conductor del techo deslizante, como se muestra en la ilustración, para instalarlo.

*a

Cinta protectora

-

-

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

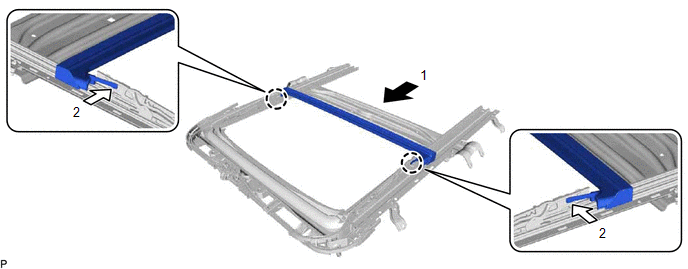

(c) Inserte el canal trasero del vierteaguas del techo en la dirección indicada por la flecha (1) en la ilustración.

(d) Enganche las 2 garras en la dirección indicada por la flecha (2) en la ilustración para colocar el canal trasero del vierteaguas del techo.

2. AJUSTE LA POSICIÓN COMPLETAMENTE CERRADA

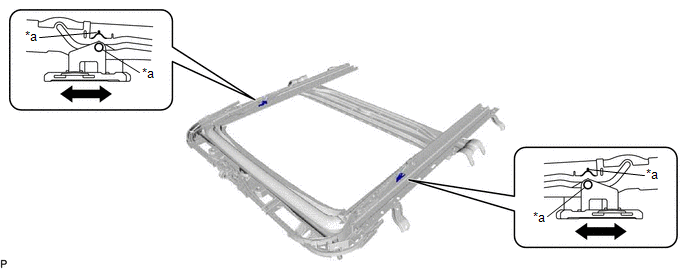

(a) Con un destornillador, deslice el subconjunto del cable conductor del techo deslizante en cualquiera de las direcciones que se muestran en la ilustración y alinee las marcas de alineación.

*a

Marca de alineación

-

-

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

3. INSTALE EL SUBCONJUNTO DE GUARNICIÓN DEL PARASOL

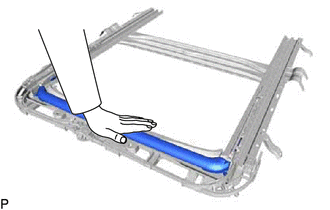

(a) Introduzca el subconjunto de la guarnición del parasol tal y como se muestra en la ilustración.

(b) Enganche la guía para instalar el subconjunto izquierdo de la pieza del techo deslizante.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

(c) Instale los 2 tornillos.

4. INSTALE EL SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE

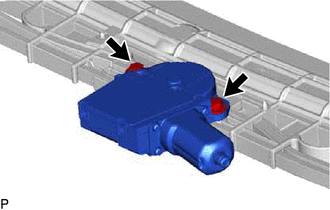

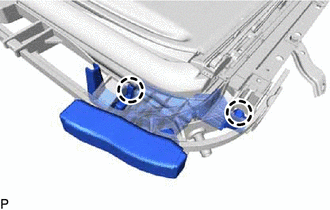

(a) Instale el subconjunto del engranaje conductor del techo deslizante con los 2 pernos.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

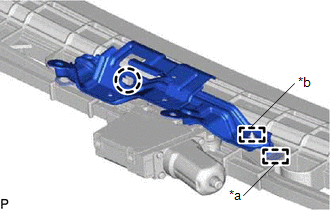

(b) Enganche la guía y el pasador.

*a

Guía

*b

Pasador

(c) Enganche la garra para instalar el soporte de la luz de lectura de mapas.

5. INSTALE EL SEPARADOR DEL RIEL IZQUIERDO DELANTERO

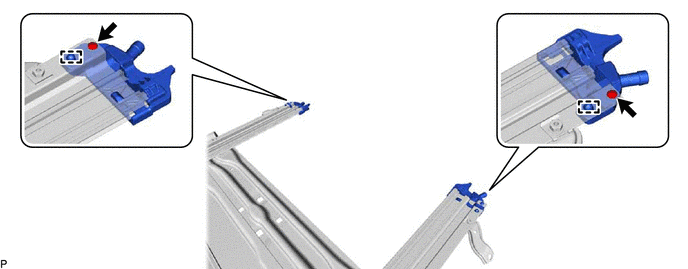

(a) Enganche las 2 garras para instalar el separador del riel izquierdo delantero.

6. INSTALE EL SEPARADOR DEL RIEL DERECHO DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.
