Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

Toyota Corolla Manual de Taller / Exterior del vehículo / Limpia / Lavaparabrisas / Sistema De Limpiaparabrisas Y Lavaparabrisas / UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

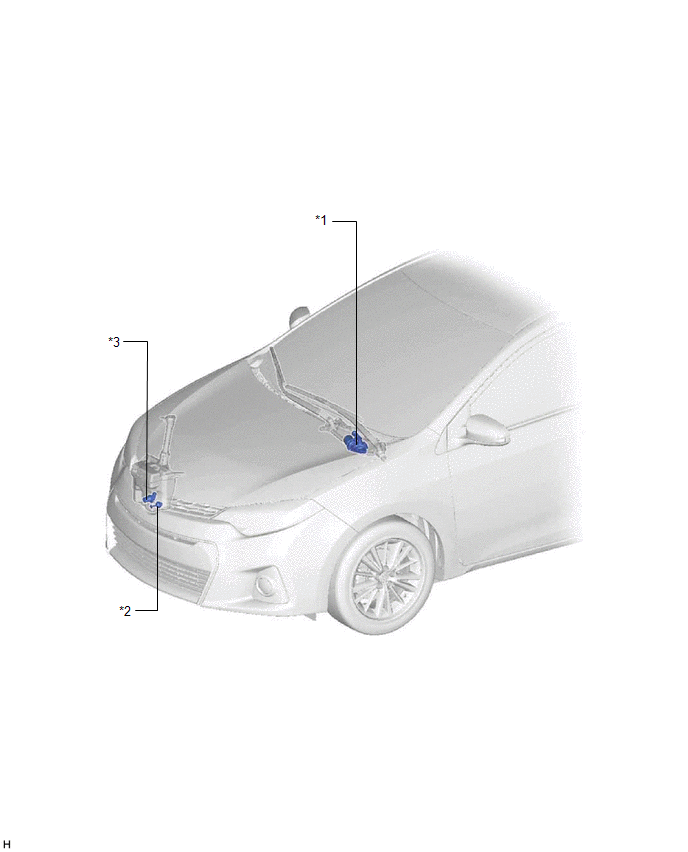

ILUSTRACIÓN

*1

CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS

*2

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL (con interruptor de advertencia del nivel de líquido lavaparabrisas)

*3

CONJUNTO DEL MOTOR Y DE LA BOMBA DEL LAVAPARABRISAS

-

-

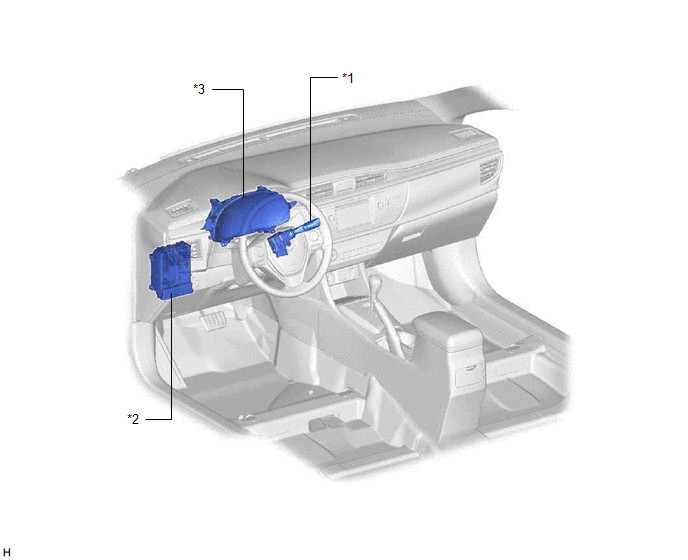

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS

*2

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE WIPER

- FUSIBLE WASHER

- RELÉ IG1 N° 2

*3

CONJUNTO DEL JUEGO DE INSTRUMENTOS

-

-
    Medidas De PrecauciÓn

    Diagrama Del Sistema
